GL-ZDGJ sensör test platformu

GL-ZDGJ sensör test platformu, temel olarak yaygın sensörlerin algılama deneyi ve algılanması için kullanılır ve iki bölümden oluşur: sensör algılama deney sistemi ve sensör uygulama sistemi.

Ⅰ. Sensör algılama deney sistemi

Sensör algılama deney sistemi, ana kontrol çekirdek birimi olarak PLC veya gömülü kontrol ünitesini, test ve uygulama birimi olarak ise her bir sensörü ve ilgili deney ekipmanını kullanır. Ara işlem modülü ve insan-bilgisayar etkileşim sistemi aracılığıyla entegre ve kapsamlı bir sensör test tezgahı oluşturur. Aynı zamanda, öğretimi kolaylaştırmak için sensör öğretimini destekleyen yardımcı yazılım kaynaklarına ihtiyaç duyulur. Sensör algılama deney sistemi, gerinim sensörlerinin, sıcaklık sensörlerinin, basınç sensörlerinin, diferansiyel transformatörlerin ve diğer sensörlerin prensip ve performans deneylerini tamamlayabilen bir ana konsol, titreşim kaynağı, sıcaklık kaynağı, dönme kaynağı, hidrolik kaynak, sensör ve ilgili deney şablonları, veri toplama kartı ve işleme yazılımı, deney masası ve öğretim yardımcı yazılımı vb. içerir.

Ⅱ. Sensör uygulama sistemi

Hidrolik sistem basınç, akış sensörleri ve yer değiştirme konum sensörlerinin (ızgara cetveli, kapasitif yaklaşım anahtarı, endüktif yaklaşım anahtarı, fotoelektrik anahtar, eğim sensörü vb.) uygulama deneylerini gerçekleştirebilir.

Ⅲ. Teknik parametreler

1. Giriş gücü: AC220V±%10 50Hz

2. Cihaz kapasitesi:<500VA

3. Boyutlar: Sensör test tezgahı 1400mm*700mm*1200mm'dir.

4. Güvenlik koruması: Sızıntı koruma fonksiyonuna sahiptir ve ilgili standartları karşılar.

Ⅳ、Ana konsol

1. Deney tezgahı

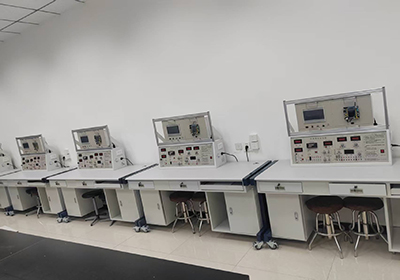

Deney tezgahı, çift katmanlı mat yoğun püskürtmeli çelik bir yapıya sahiptir; masaüstü, yanmaz, su geçirmez ve aşınmaya dayanıklı yüksek yoğunluklu levhadan yapılmıştır; deney telleri ve deney malzemelerini saklamak için kilitli bir çekmece ve deney modülleri ve sensörleri yerleştirmek için altta bir depolama dolabı bulunmaktadır; Bilgisayar masası, ana bilgisayar yerleştirme kutusu, klavye çekmecesi vb. ile donatılmış, birleşik bir yapıya sahiptir; alt kısmında kolay hareket ve ekipman yerleşimi için dört adet evrensel tekerlek bulunur.

2. Ana konsol

Çift katmanlı mat yoğun püskürtmeli çelik yapı ve alüminyum kontrol paneli kullanır. Metin sembolleri modern renk püskürtme teknolojisi ile işlenir ve panel logosu net ve dayanıklıdır.

3. Güç kaynağı: Tek fazlı üç kablolu güç girişi, kaçak koruyucu ile çıkış, güç göstergesi ve aşırı akım koruma cihazı ile donatılmıştır.

4. Kararlı ±15V, +5V, ±2~±10V ayarlanabilir, 2~24V ayarlanabilir DC regüleli güç kaynağı, kısa devre koruma fonksiyonu ile birlikte.

5. Frekans/takometre: Frekans ölçüm aralığı 1~9999Hz, hız ölçüm aralığı 1~9999rpm.

6. Zamanlayıcı: 0~9999s, 0,1s hassasiyet.

7. Isıtma kaynağı: 0~220V AC güç ısıtması,<150℃ (ayarlanabilir).

8. Dönme kaynağı: 0-2400 rpm (ayarlanabilir).

9. Titreşim kaynağı: Titreşim frekansı 1Hz~30Hz (ayarlanabilir).

Ⅴ. Veri toplama sistemi

1. 8 analog giriş: 6 tek uçlu voltaj girişi veya 3 diferansiyel giriş, 2 akım girişi

2. ADC çözünürlüğü: 12 bit

3. Maksimum örnekleme hızı: 100K/S (tüm kanallarda).

4. Çoklu örnekleme yöntemleri: zamanlı örnekleme, sabit uzunluklu örnekleme, tek adımlı örnekleme, gerçek zamanlı örnekleme

5. Giriş düşük geçişli filtreleme, aşırı gerilim koruması

6. 16 dijital (anahtar) giriş ve çıkış: 8 giriş, 8 çıkış

7. Desteklenen dalga formu çıkışı: sinüs dalgası, kare dalga, üçgen dalga, testere dişi dalga keyfi dalga formu

8. Dalga formu frekansı ayarlanabilir: 0-10000 Hz aralığı

9. 485 iletişim protokolünü destekler

10. Modbus iletişim protokolünü destekler

VI. Test tezgahı aşağıdaki deneysel projeleri tamamlayabilir

1. Sensör prensibi ve performans deneyi

(1) Metal folyo gerinim ölçer tek kollu köprü performans deneyi

(2) Metal folyo gerinim ölçer yarım köprü performans deneyi

(3) Metal folyo gerinim ölçer tam köprü performans deneyi

(4) DC tam köprü uygulaması - elektronik terazi deneyi

(5) AC tam köprü uygulaması - titreşim ölçümü deneyi

(6) Dağınık basınç ölçümü deneyi Silisyum piezorezistif basınç sensörü

(7) Platin direncin sıcaklık karakteristik deneyi

(8) Bakır direncin sıcaklık karakteristik deneyi

(9) K tipi termokuplun sıcaklık ölçüm deneyi

(10) E tipi termokuplun sıcaklık ölçüm deneyi

(11) Diferansiyel transformatörün performans deneyi

(12) Sıcaklık kontrol deneyi

(13) Hız kontrol deneyi

(14) Tek kollu, yarım köprülü ve tam köprülü metal folyo gerinim ölçerin performans karşılaştırma deneyi

(15) Metal folyo gerinim ölçerin sıcaklık etkisi deneyi

(16) Veri toplama sistemi deneyi (statik örnek)

(17) Veri toplama sistemi deneyi (dinamik örnek)

2. Basınç ve akış algılama deneyi

(1) Hidrolik basınç algılama deneyi

(2) Hidrolik akış algılama deneyi

3. Deplasman algılama deneyi

(1) Yakınlık anahtarı algılama deneyi (endüktans, kapasitans, fotoelektrik)

(2) Hareket anahtarı algılama deneyi

(3) Optik fiber deplasman sensörü algılama deneyi

(4) Hall yer değiştirme algılama deneyi

(5) Eğim sensörü algılama deneyi

(6) Fotoelektrik kodlayıcı algılama deneyi

(7) Doğrusal yer değiştirme algılama deneyi

(8) Açısal yer değiştirme algılama deneyi
