GL-GF-1 Güneş Fotovoltaik Güç Üretimi Eğitim Ekipmanları

Ⅰ. Genel Bakış

Güneş fotovoltaik enerjisi üretimi, tükenmeme, kirlilik yaratmama ve geniş kaynak dağılımı avantajlarına sahiptir. Güneş enerjisi üretimi, güneş enerjisini doğru akım elektriğine dönüştürmek ve güneş panellerinin fotoelektrik etkisiyle depolamaktır. İletişim, mikrodalgalar, optik kablo iletimi, demiryolu iletişimi, karayolu iletişimi, aydınlatma, peyzaj, mobil güç cihazları, hidrolojik gözlem sistemleri, meteoroloji ve sismik istasyonlar vb. alanlarda yaygın olarak kullanılmaktadır. Çevre dostu ve kirlilik yaratmayan özellikleri ve tükenmeme, kirlilik yaratmama ve geniş kaynak dağılımı avantajları nedeniyle, insanların giderek daha fazla ilgi gösterdiği bir enerji kaynağı haline gelmiştir.

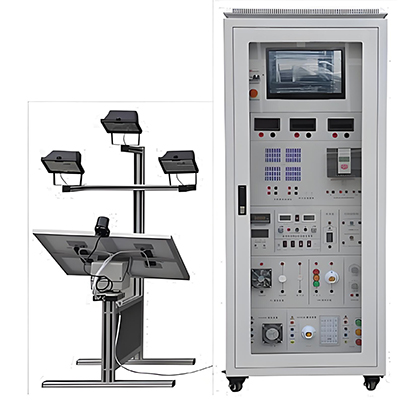

GL-GF-1 güneş fotovoltaik güç üretimi eğitim ekipmanı, temel olarak güneş panelleri (braketler dahil), akıllı kontrolörler (veri iletişimli), bakım gerektirmeyen aküler, elektrik dağıtımı ve öğrencilerin güneş fotovoltaik güç üretimi prensiplerini anlamalarına ve sistem konfigürasyonu, yapısı, bileşimi vb. mühendislik uygulama yeteneklerine hakim olmalarına yardımcı olan diğer bileşenleri içerir.

Ⅱ.Cihaz özellikleri

1. Güneş ışığına yakın lüminesans (spektrum) özelliğine sahip lambalar, güneş ışığını simüle etmek için kullanılır. Eğitim projesi herhangi bir zamanda gerçekleştirilebilir. Bu nedenle, hava koşullarından etkilenmesi gerekmez.

2. Projenin güçlü bir pratik değeri vardır. Kullanılan güneş panelleri (20W*4), akıllı kontrolörler, aküler ve sokak lambaları, saha uygulamasında kullanılanlarla aynıdır ve bu da öğrencilerin güneş fotovoltaik güç üretiminin saha uygulamasını derinlemesine anlamalarını sağlar.

3. GL-GF-1 güneş fotovoltaik güç üretimi eğitim ekipmanının çeşitli parçaları tamamen bağımsızdır. Öğrenciler, eğitim sürecinde güneş fotovoltaik güç üretiminin uygulama alanlarına ilişkin anlayışlarına göre bunları kendi başlarına bağlayabilirler.

4. İç ve dış mekanlara yerleştirilebilen ve açısı ayarlanabilen standart endüstriyel güneş panelleri kullanılır.

5. Çeşitli simüle uygulama eğitimleri verilir: güneş enerjili sokak lambaları, güneş enerjili uyarı lambaları ve invertörler vb.

6. Güneş panelleri, ışık takip sistemini otomatik olarak takip edebilir.

7. Mesleki ve teknik kolejlerin eğitim ihtiyaçlarını karşılamak için tamamen alüminyum alaşımlı tasarım benimsenmiştir. Tüm eğitim cihazları tel örgü üzerine kuruludur. Eğitim saatleri uygulamalı pratik işlemlerden oluşur. Tel örgü boyutu 1200 mm * 600 mm'dir.

Ⅲ.Teknik Göstergeler

1. Giriş gücü: 380V±10% 50Hz

2. Kapasite:<1000VA

3. Çalışma ortamı: Sıcaklık -10℃～+40℃, bağıl nem<85% (25℃), rakım <4000m

4. Eğitim platformu: Uzunluk 1280mm×Genişlik 600mm×Yükseklik 1680mm; Güneş takip sistemi: Uzunluk 900mm×Genişlik 1400mm×Yükseklik 1640mm

5. Ağırlık:<120KG

Ⅳ.Sistemin Ana Konfigürasyonu

İçeriği: güneş pili bileşenleri, güneş takip sistemi (güneş takip cihazı, takip cihazı kontrol sistemi, ışık sensörü, analog ışık kaynağı cihazı), ölçüm cihazı güç kaynağı (DC voltaj, ampermetre, sıcaklık ve nem ölçer, AC çok fonksiyonlu ölçüm cihazı, sabit voltaj ve akım güç kaynağı), fotovoltaik kontrol cihazı, akü, invertör kontrol cihazı (şebekeden bağımsız, şebekeye bağlı), eğitim platformu, örgü plaka, deneysel yönetim yazılımı.

1. Güneş Pili Modülü

1) Tasarım kapasitesi 20*4Wp;

2) IEC61215:1993 standardına uygun, yüksek verimli monokristalin silikon güneş pili modülü kullanılmıştır;

3) Pil modülünün koruma seviyesi IP65'ten düşük değildir ve çalışma sıcaklığı aralığı -20℃～+60℃'dir;

4) Pil modülü, ulusal zorunlu standartların gereksinimlerini karşılamaktadır.

5) Güneş pili paneli, esas olarak 4 küçük güneş pili panelinden oluşan bir dizi montaj formunu benimser. Bu sayede güneş pili panellerinin paralel ve seri bağlantısı gerçekleştirilebilir ve ardından yüksek akım veya yüksek voltajlı iki güneş pili paneli ağ yöntemi sağlanabilir.

6) Sağlanan panellerin parametreleri aşağıdaki gibidir:

Maksimum çıkış gücü: 4*20W

Açık devre voltajı: 21,87V (paralel), 4*18V (seri)

Kısa devre akımı: 4*0,72A (paralel), 0,72A (seri)

2. Güneş takip sistemi

1) Güneş takip cihazı

Fotovoltaik takip cihazı, esas olarak fotovoltaik hücre bileşenleri, ışık sensörleri, ışık sensörü kontrol kutuları, yatay ve eğim hareket mekanizmaları, mikro anahtarlar, taban braketleri ve diğer ekipman ve cihazlardan oluşur.

2) Takip Cihazı Kontrol Sistemi

Kontrol sistemi, ışık kaynağının farklı yörüngelerini ve yatay ve eğim hareket mekanizmalarının konumlarını kontrol edebilen manuel ve otomatik kontrol modları sunar, böylece öğrenciler takip sistemini tam olarak anlayabilirler. Sistem, ikincil geliştirme için birden fazla yapı ayırır.

Güneş takip kontrol sistemi, kontrol ana bilgisayarı olarak Siemens programlanabilir kontrol cihazı CPU226'yı kullanır ve buna uygun bir PLC geliştirme ortamı sağlar.

A. Programlanabilir kontrolör CPU226 (AC/DC/RÖLE) ana bilgisayarı

B. Entegre dijital G/Ç (24 dijital giriş/16 dijital çıkış)

C. İki RS-485 haberleşme portu

D. Maksimum 100KKz TTL~24VDC yüksek hızlı sayma oranına sahip 2 fazlı yüksek hızlı sayıcı

E. Dahili 2 yollu yüksek hızlı darbe çıkış portları,

F. PPI haberleşmesi içerir; PC/PPI programlama kablosunu destekler.

3) Işık sensörü

A. İzleme modu: çift eksenli tam otomatik izleme

B. Doğruluk: ±0,5°

C. Yatay dönüş açısı: 360°

D. Eğim açısı: 180°

E. Kontrol ünitesi güç kaynağı: DC 12V

F. Motor güç kaynağı: DC 12V

G. 40*80 mm alüminyum alaşımlı tasarım

4) Analog ışık kaynağı cihazı

Brakete monte edilmiş 2 adet 300 W projeksiyon lambası kullanın, voltaj 220 V, maksimum güç 300 W. Aktüatör, güneş ışığının doğudan batıya doğru yörüngesini canlı bir şekilde simüle ederek güneş sisteminin yapısını simüle edebilen AC motor kontrolünü benimser.

3. Ölçüm cihazları

1) DC voltaj ve akım ölçer

Yüksek performanslı bir AD dönüştürücü ve yüksek hızlı bir MPU ünitesi ile tasarlanmış bir DC dijital voltaj ölçer, tuşlama ve dijital ekran pencereleri aracılığıyla insan-bilgisayar diyalog fonksiyonu kontrol modunu gerçekleştirir. Otomatik ve manuel ölçüm aralıklarına sahip olup, ölçüm aralığı 0~300V'tur. Ölçüm hassasiyeti 0,5 seviyedir.

Yüksek performanslı bir AD dönüştürücü ve yüksek hızlı bir MPU ünitesi ile tasarlanmış bir DC dijital miliampermetre, tuşlu kontrol ve dijital ekran pencereleri aracılığıyla insan-bilgisayar diyalog fonksiyonu kontrol modunu gerçekleştirir. Otomatik ve manuel ölçüm aralıklarına sahip olup, ölçüm aralığı 0~5A'dır. Ölçüm hassasiyeti 0,5 seviyedir.

2) Termonem Ölçer

Sıcaklık ölçüm aralığı: -40~120°C, ölçüm hassasiyeti 0,5 seviyedir.

3) AC çok fonksiyonlu ölçüm cihazı

24 bit özel DSP, 16 bit yüksek hassasiyetli AD dönüştürücü ve yüksek hızlı MPU ünitesi ile tasarlanmış olup, tuşlu kontrol ve dijital ekran penceresi aracılığıyla insan-makine diyalog fonksiyonu kontrol modunu gerçekleştirir.

4) 0-30V/2A regüle sabit akım güç kaynağı

4. Fotovoltaik kontrol cihazı

Işık kontrol çıkışı + birden fazla zamanlama çıkışı, nominal gerilim: 12V, nominal akım 10A, yük normalde açık çıkış; akü aşırı şarj, aşırı deşarj koruması, yük aşırı gerilimi, aşırı yük, kısa devre koruması, gece ters şarj koruması, çıkış kısa devre koruması, sıcaklık dengelemesi.

5. Valf ayarlı kurşun-asit akü:

1) Düşük kendi kendine deşarj oranı;

2) Uzun kullanım ömrü;

3) Güçlü derin deşarj kapasitesi;

4) Yüksek şarj verimliliği;

5) Geniş çalışma sıcaklığı aralığı;

6) Çalışma sıcaklığı: -18～60℃;

7) Kapasite 12AH

6. İnverter kontrol cihazı

1) Şebeke dışı invertör 300W

A. Saf sinüs dalgası çıkışı (bozulma oranı ≤%4);

B. Aşırı gerilim/düşük gerilim/kısa devre/aşırı yük/aşırı sıcaklık koruması ile;

2) Şebekeye bağlı invertör 300W

Şebekeye bağlı invertör, DC-DC ve DC-AC iki aşamalı enerji dönüşüm yapısına sahiptir. DC-DC dönüşüm bağlantısı, fotovoltaik dizinin çalışma noktasını ayarlayarak maksimum güç noktasını takip eder; DC-AC invertör bağlantısı ise çıkış akımını şebeke gerilimiyle aynı fazda üretir ve aynı zamanda birim güç faktörü elde eder.

7. Mesh Plaka

Mesh Plaka boyutu: uzunluk 1200 mm * genişlik 600 mm.

8. Dokunmatik Ekran

Güneş çift eksenli izleme cihazının çalışmasının kontrol edilebileceği ve cihaz verilerinin izlenebileceği 10 inç dokunmatik ekran sağlayın.

V.Eğitim Projeleri

1. Güneş Paneli Karakteristik Deney Serisi

1) Güneş Paneli I-V Karakteristik Test Deneyi

2) Kısa Devre Akımı Test Deneyi

3) Açık Devre Gerilimi Test Deneyi

4) Yük Karakteristiği Test Deneyi

5) Maksimum Çıkış Gücü Test Deneyi

6) Açık Devre Gerilimi ve Bağıl Işık Yoğunluğu Arasındaki Fonksiyonel İlişki

7) Güneş Hücresi Işık Enerjisi Dönüşümü Test Deneyi

8) Güneş Hücresi Seri ve Paralel Bağlantı Deneyi

9) Güneş Modülü Çıkış Deneyi

10) Farklı Hava ve Güneş Işığı Yoğunluklarında Işık Dalgası Fotovoltaik Dönüşüm Verimliliği Test Deneyi

11) Farklı Mevsimlerde Güneş Yörüngesi Değişiminde Fotovoltaik Enerji Dönüşümü Test Deneyi

12) Farklı Mevsimlerde Ortam Sıcaklığı Değişiminde Fotovoltaik Enerji Dönüşümü Test Deneyi

2. Güneş Otomatik Takip Deney Serisi

1) Güneş Takip Sistemi Prensibi Üzerine Deney

2) Çevrenin Fotovoltaik Dönüşüm Üzerindeki Etkisi Üzerine Deney

3) Güneş Işığı Kontrollü Takip Deneyi

3. Güneş Pili Kontrol Cihazı Deney Serisi

1) Güneş Pili Şarj Kontrol Deneyi

2) Kontrol Cihazı Şarj ve Deşarj Koruma Deneyi

3) Akü Gerilimi ve Akım Testi Deneyi

4) Kontrol Cihazı Akü Akım Giriş ve Çıkış Deneyi

5) Kontrol Cihazı Işık Kontrollü Zaman Kontrol Çıkış Deneyi

6) PWM Modülasyon Aşamasına Giren Akü Şarjının Dalga Formu Testi

7) Yük Normal, Aşırı Yük, Kısa Devre ve Çalışma Testi Deneyi

8) Ev ve Işık Kontrollü Kontrol Modlarının Çalışma Testi Deneyi

4. Güneş Uygulama Deney Serisi

1) Güneş Enerjili AC ve DC Fan Deneyi

2) Güneş Enerjili Sokak Lambalarının Uygulaması ve Prensibi

3) Güneş Enerjili Sokak Lambası Kablolama Eğitimi

4) Güneş Enerjili Sokak Lambası Uygulama Örnekleri

5) Güneş Enerjili Uyarı Lambalarının Uygulaması ve Prensibi

6) Güneş Enerjili Uyarı Lambası Kablolama Eğitimi

7) Güneş Enerjili Değişken Empedanslı Yük Deney

5. Güneş fotovoltaik invertör deney serisi

1) İnvertör güç kaynağı prensibi

2) İnvertör güç kaynağı kablolama eğitimi

3) Şebeke dışı invertör deneyi

4) Şebekeye bağlı invertör deneyi

6. PLC programlama eğitimi

1) Çift eksenli izleme cihazının PLC manuel programlama deneyi

2) Çift eksenli izleme cihazının PLC otomatik programlama deneyi

7. Konfigürasyon yazılımı programlama

8. Güç kontrol izleme yazılımı programlama

Senkron PC versiyonu:
