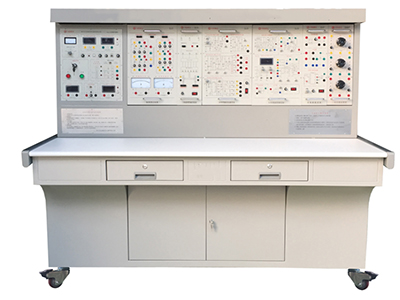

GL-DLDZ-1 Güç elektroniği teknolojisi ve motor kontrol deney cihazı

Ⅰ.Genel Bakış

GL-DLDZ-1 Güç Elektroniği Teknolojisi ve Motor Kontrol Deney Cihazı, "Güç Elektroniği Teknolojisi" (4. baskı) ve "Elektrikli Çekiş Otomatik Kontrol Sistemi" (3. baskı) gibi kolej ve üniversitelerin en son birleşik ders kitaplarının gerekliliklerine dayanmaktadır. Yurt içi ve yurt dışındaki benzer ürünlerin avantajlarını özümsemiş, laboratuvarın mevcut durumunu ve gelişim trendini tam olarak dikkate almış ve özenle geliştirilmiştir. Benzer ürünler arasında makul yapı, eksiksiz işlevler, iyi güvenilirlik ve yüksek maliyet performansı avantajlarına sahiptir.

Ⅱ.Özellikler

1. Güçlü Kapsamlılık Bu cihaz, güç elektroniği, yarı iletken dönüşümü, AC ve DC hız regülasyonu, AC frekans dönüşümü, motor kontrolü ve kontrol teorisi gibi deneysel projeleri entegre eder.

2. Güçlü Uyarlanabilirlik Çeşitli okullarda ilgili derslerin deneysel öğretimini karşılayabilir. Derinlik ve genişlik, ihtiyaçlara göre esnek bir şekilde ayarlanabilir. Yaygınlaştırma ve iyileştirme, öğretimin ilerlemesine göre organik olarak birleştirilebilir. Cihaz, değiştirilmesi kolay bir yapı bloğu yapısına sahiptir. Fonksiyonları genişletmeniz veya yeni deneyler geliştirmeniz gerekirse, yalnızca bileşen eklemeniz yeterlidir ve bu bileşenler asla ortadan kalkmaz.

3. Güçlü komple set Özel güç kaynakları, motorlar ve diğer deneysel bileşenlerden deneysel bağlantılar için özel kablolara kadar, destekleyici bileşenlerin performansı ve özellikleri deneyin ihtiyaçlarıyla yakından uyumludur.

4. Güçlü sezgisellik Her deneysel sarkıt, net panel diyagramları ve çizgileri, her sarkıt için net görevler ve kolay kullanım ve bakım ile ayrı bir yapıya sahiptir.

5. Güçlü bilimsellik Cihaz küçük bir alan kaplar, deneysel alandan tasarruf sağlar ve altyapı yatırımını azaltır; destekleyici küçük motorlar, küçük ve orta boy motorların özelliklerini ve parametrelerini simüle etmek için özel olarak tasarlanmıştır; küçük motorlar daha az güç tüketir, enerji tasarrufu sağlar, düşük deneysel gürültüye sahiptir, temiz ve güzeldir ve deney ortamını iyileştirir; deneysel içerik zengindir ve tasarım makuldür. Teorik bilgiyi derinleştirmenin yanı sıra, tasarım deneyleri gerçek uygulamayla da birleştirilebilir.

6. Güçlü Açıklık Kontrol paneli güç kaynağı, üç fazlı bir izolasyon trafosu ile izole edilmiş olup, operatörün güvenliğini sağlamak için gerilim tipi kaçak koruma cihazı ve akım tipi kaçak koruma cihazı ile donatılmıştır; her güç çıkışında izleme ve kısa devre koruma fonksiyonları ve her ölçüm cihazında kullanımı güvenli ve güvenilir bir koruma fonksiyonu bulunur; kontrol paneli ayrıca, öğrencilerin deneysel becerilerinin değerlendirilmesi için birleşik bir standart sağlamak üzere bir deney yöneticisi ile donatılmıştır. Tüm ekipman seti, güvenilir bileşenler ve güvenilir prosesler garanti edilerek özenle tasarlandığından, ürün performansı mükemmeldir ve bu da açık laboratuvarlar için koşullar yaratır.

7. Güçlü İlerleme Cihaz, yeni cihaz yüksekliğine odaklanmaktadır. Tristör deneyini koruyarak, yeni cihazların özellikleri, yeni cihazların sürülmesi ve tipik yeni cihaz uygulamaları üzerine çok sayıda modern güç elektroniği teknolojisi deneyi ekler, böylece öğrenciler yeni cihazlar hakkında yeterli bilgi ve anlayışa sahip olabilir ve zamanın hızına ayak uydurabilirler.

III.Uygulama Kapsamı

Bu cihaz, çeşitli kolej ve üniversiteler tarafından sunulan "Güç Elektroniği Teknolojisi" (veya Yarıiletken Dönüştürücü Teknolojisi), "DC Hız Regülasyonu", "AC Hız Regülasyonu", "Motor Kontrolü", "Elektrikli Çekiş Otomatik Kontrol Sistemi" ve "Kontrol Teorisi" gibi mesleki derslerin gerektirdiği deneysel projeleri kapsamaktadır.

IV.Teknik Performans

1. Giriş gücü: üç fazlı dört telli (veya üç fazlı beş telli 380V±10% 50HZ)

2. Çalışma ortamı: sıcaklık -10℃～+40℃, bağıl nem <%85 (25℃)

Rakım<4000m

3. Cihaz kapasitesi:<1,5KVA

4. Boyutlar: 187×73×162 cm3

V.Cihaz yapılandırması

1. DL01 güç kontrol paneli

(1) AC güç kaynağı (tümü aşırı akım koruma önlemleriyle)

AC güç kaynağı: DC hız kontrol ünitesi üç fazlı AC 200V/3A'dır

AC hız kontrol ünitesi üç fazlı AC 240V/3A'dır

(2) Yüksek voltajlı DC güç kaynağı

Uyartım güç kaynağı: 220V (0,5A), çıkış kısa devreli koruma.

(3) Dijital cihazlar

① AC dijital voltmetre: Üç fazlı güç şebekesinin giriş hattı voltajını, altındaki bant anahtarı aracılığıyla 1,0 seviye hassasiyetle gösterebilir;

② Bir adet gerçek efektif değerli AC dijital voltmetre: Ölçüm aralığı 0~500V, otomatik aralık değerlendirmesi ve otomatik anahtarlama, 0,5 seviye hassasiyet, üç buçuk haneli dijital ekran, AC hız düzenleme sistemi için voltaj göstergesi sağlar;

③ Bir adet gerçek efektif değerli AC dijital ampermetre: Ölçüm aralığı 0~5A, otomatik aralık değerlendirmesi ve otomatik anahtarlama, 0,5 seviye hassasiyet, üç buçuk haneli dijital ekran, aralık aşımı alarmı, göstergesi ve tam güç kesme fonksiyonları ile hız düzenleme sistemi için akım göstergesi sağlar;

④ Bir adet DC dijital voltmetre: 0~300V ölçüm aralığı, üç buçuk haneli dijital ekran, 10MΩ giriş empedansı, 0,5 seviye hassasiyet, tersinir hız regülasyon sistemi için voltaj göstergesi sağlar;

⑤ Bir adet DC dijital ampermetre: 0~5A ölçüm aralığı, üç buçuk haneli dijital ekran, 0,5 seviye hassasiyet, aralık aşımı alarmı, gösterge, toplam güç kesme fonksiyonları ile tersinir hız regülasyon sistemi için akım göstergesi sağlar. (4) Kişisel güvenlik koruma sistemi

Bir set üç fazlı izolasyon trafosu: Üç fazlı güç kaynağı önce üç fazlı kaçak akım koruyucusundan, ardından anahtar şalterinden ve kontaktörden izolasyon trafosuna geçer, böylece çıkış güç şebekesinden izole edilir (yüzer topraklama tasarımı), bu da kişisel güvenlikte belirli bir koruyucu rol oynar.

Gerilim tipi kaçak koruma cihazı 1: İzolasyon trafosundan önceki hattaki kaçaklara karşı koruma sağlar, kontrol panelindeki kontaktörü tetikler ve elektrik beslemesini keser.

Gerilim tipi kaçak koruma cihazı 2: Deney sırasında izolasyon trafosundan sonraki hattaki kaçaklara karşı koruma sağlar, alarm sinyali gönderir ve kişisel güvenliği sağlamak için elektrik beslemesini keser.

Akım tipi kaçak koruma cihazı: Kontrol panelinde kaçak olması durumunda, kaçak akım belirli bir değeri aşar ve elektrik beslemesi kesilir.

Deneysel bağlantı kabloları ve prizleri: Kuvvetli ve zayıf akım bağlantı kabloları ve prizleri birbirinden ayrılır ve karıştırılamaz. Kuvvetli akım bağlantı kabloları ve prizleri, güvenli, güvenilir ve elektrik çarpmasını önleyen tamamen kapalı bir yapıya sahiptir.

2. DL02 Deney Masası

3. DJQ03-1 Paslanmaz Çelik Motor Rayı, Optik Kodlayıcı Hız Ölçüm Sistemi ve Dijital Takometre

4. DJQ27 Üç Fazlı Ayarlanabilir Direnç (Grup Başına 900Ω×2/0,41A)

5. DL03 Tristör Ana Devresi

6. DL04 Üç Fazlı Tristör Tetikleme Devresi

7. DL05 Tristör Tetikleme Devresi Deneyi

8. DL06 Motor Hız Kontrol Deneyi (I)

9. DL06-1 Motor Hız Kontrol Deneyi (II)

10. DL07 DC Kesme Deneyi

11. DL08 Verilen ve Deneysel Cihazlar

12. DL09 Yeni Cihaz Özellikleri Deneyi

13. DL10 Ayarlanabilir Direnç ve Kondansatör Kutusu

14. DL11 Tek Fazlı Gerilim Regülasyonu ve Ayarlanabilir Yük

15. DL12 Transformatör Deneyi

16. DL13 Güç Cihazı Sürücü Devresi Deneyi kutu

17. DL14 Tek Fazlı AC-DC-AC Frekans Dönüşüm Prensibi

18. DL15 Otomatik Kontrol Prensibi Deneyi

19. DL16 Otomatik Kontrol Prensibi Deneyi

20. DL17 Çift Kapalı Devre H-Köprü DC/DC Dönüşümlü DC Hız Düzenleme Sistemi

21. DL18 Motor Hız Kontrol Deneyi (II)

22. DL19 Yarım Köprü Anahtarlama Güç Kaynağı

23. DL20 DC Kıyıcı Devresi

24. DL21 Doğrama AC Voltaj Düzenleme Devresi

25. DL22 Tek Fazlı Voltaj Düzenleme/Güç Düzenleme Devresi

26. DL23 Tek Uçlu Flyback İzole Anahtarlama Güç Kaynağı

27. DL24 PS-ZVS-PWM Yumuşak Anahtarlama Teknolojisi

28. DL25 Doğrultucu Devresi Aktif Güç Faktörü Düzeltme

29. DL26 Tek Uçlu Akım Geri Beslemeli İzole Anahtarlama Güç Kaynağı

30. DL27 Yükseltici, Düşürücü ve Bileşik Kıyıcı Devresi

31. DL28 Üç fazlı asenkron motor değişken frekanslı hız kontrolü

32. DL29 Tek fazlı akıllı güç ve güç faktörü ölçer

33. DJQ07-1 DC jeneratör

34. DJQ09 DC şönt motor

35. DJQ11 üç fazlı tel sarımlı asenkron motor

36. DL30 tel sarımlı asenkron motor rotor özel kutusu

37. DJQ17 tek fazlı direnç başlatmalı asenkron motor

38. DJQ20-1 üç fazlı sincap kafesli asenkron motor

39. Deneysel bağlantı hattı

VI. Güç Elektroniği Teknolojisi ve Motor Kontrol Deney Cihazı Deneysel Projesi

(I) Güç Elektroniği Teknolojisi Deneysel Projesi

1. Tek Kavşak Transistör Tetikleme Devresi

2. Sinüs Dalga Senkron Faz Kaydırmalı Tetikleme Devresi Deneyi

3. Testere Dişi Dalga Senkron Faz Kaydırmalı Tetikleme Devresi Deneyi

4. Tek Fazlı Yarım Dalga Kontrollü Doğrultucu Devre Deneyi

5. Tek Fazlı Köprü Yarım Kontrollü Doğrultucu Devre Deneyi

6. Tek Fazlı Köprü Tam Kontrollü Doğrultucu ve Aktif İnvertör Devre Deneyi

7. Üç Fazlı Yarım Dalga Kontrollü Doğrultucu Devre Deneyi

8. Üç Fazlı Köprü Yarım Kontrollü Doğrultucu Devre Deneyi

9. Üç Fazlı Yarım Dalga Aktif İnvertör Devre Deneyi

10. Üç Fazlı Köprü Tam Kontrollü Doğrultucu ve Aktif İnvertör Devre Deneyi

11. Tek Fazlı AC Gerilim Düzenleme Devre Deneyi

12. Tek Fazlı AC Güç Düzenleme Devre Deneyi

13. Üç Fazlı AC Gerilim Düzenleme Devre Deneyi

14. DC Kıyıcı Devre Prensibi Deneyi

15. Tek yollu tristör (SCR) karakteristik deneyi

16. Kapı kapama tristörü (GTO) karakteristik deneyi

17. Güç alan etkili tüp (MOSFET) karakteristik deneyi

18. Güç transistörü (GTR) karakteristik deneyi

19. Yalıtılmış bipolar transistör (IGBT) karakteristik deneyi

20. Kapı kapama tristörü (GTO) sürücü ve koruma devresi deneyi

21. Güç alan etkili tüp (MOSFET) sürücü ve koruma devresi deneyi

22. Güç transistörü (GTR) sürücü ve koruma devresi deneyi

23. Yalıtılmış bipolar transistör (IGBT) sürücü ve koruma devresi deneyi

(II) Tipik güç elektroniği cihaz devreleri üzerinde deneyler

1. Tek fazlı sinüzoidal darbe genişlik modülasyonu (SPWM) invertör devre deneyi

2. Tam köprü DC/DC dönüşüm devresi deneyi

3. Yarım köprü anahtarlama güç kaynağının performans çalışması

4. Tek uçlu geri dönüşlü izole anahtarlama güç kaynağı deneyi

5. Tek uçlu akım geri beslemeli harici uyarımlı izole anahtarlama güç kaynağı Deney

6. DC kıyıcı devresinin performans çalışması (düşürücü kıyıcı devresi, yükseltici kıyıcı devresi, yükseltici ve düşürücü kıyıcı devresi, Cu kıyıcı devresi, Sepic kıyıcı devresi, Zeta kıyıcı devresi)

7. Yükseltici, düşürücü ve bileşik kıyıcı devresi deneyi

8. Tek fazlı kıyıcı kontrollü AC gerilim regülasyon devresi deneyi

9. Doğrultucu devresi aktif güç faktörü düzeltme deneyi

10. Yumuşak anahtarlama teknolojisi deneyi

(III) DC motor hız regülasyon deneyi

1. Tristörlü DC hız regülasyon sistemi parametrelerinin ve bağlantı karakteristiklerinin belirlenmesi deneyi

2. Tristörlü DC hız regülasyon sisteminin ana ünitelerinin hata ayıklaması

3. Tek kapalı devre tersinmez DC hız regülasyon sistemi deneyi

4. Çift kapalı devre tersinmez DC hız regülasyon sistemi deneyi

5. Mantıksal dolaşımsız tersinir DC hız regülasyon sistemi deneyi

6. Üç kapalı devre kademeli seçimli dolaşımsız tersinir DC hız regülasyon sistemi deneyi

7. Çift Kapalı Döngü Kontrollü DC Darbe Genişliği Hız Düzenleme Sistemi (H Köprü, IGBT)

(Ⅳ) Frekans Dönüşüm Prensibi Deneyi

1. Üç Fazlı Sinüsoidal Darbe Genişliği Modülasyonu (SPWM) Frekans Dönüşüm Prensibi Deneyi

2. Üç Fazlı Eyer Dalgası (Üçüncü Harmonik Enjeksiyon) Darbe Genişliği Modülasyonu Frekans Dönüşüm Prensibi Deneyi

3. Üç Fazlı Uzay Gerilim Vektörü SVPWM Frekans Dönüşüm Prensibi Deneyi

4. SPWM Modülasyon Modunda V/F Eğrisi Ölçümü

5. Eyer Dalgası Modülasyon Modunda V/F Eğrisi Ölçümü

6. Uzay Gerilim Vektörü Modülasyon Modunda V/F Eğrisi Ölçümü

7. Farklı Frekans Dönüşüm Modlarında Manyetik Akı Yörüngesi Gözlem Deneyi

(Ⅴ) AC Motor Hız Düzenleme Sistemi Deneyi

1. Çift Kapalı Döngü Üç Fazlı Asenkron Motor Voltaj Düzenleme ve Hız Kontrol Sistemi Deneyi

2. Çift Kapalı Döngü Üç Fazlı Asenkron Motor Seri Kutup Hız Kontrol Sistemi Deneyi

3. Tek Fazlı Sinüsoidal Darbe Genişliği Modülasyonu SPWM Değişken Frekans Hız Kontrol Sistemi Deneyi

4. Üç Fazlı Sinüsoidal Darbe genişlik modülasyonlu (SPWM) değişken frekans hız kontrol sistemi deneyi

——Deney için bir bilgisayara bağlanabilir ve ayrıca programlanabilir denetleyici (PLC) arayüzü de mevcuttur.

5. Üç fazlı eyer dalga darbe genişlik modülasyonlu değişken frekans hız kontrol sistemi deneyi

——Deney için bir bilgisayara bağlanabilir ve ayrıca programlanabilir denetleyici (PLC) arayüzü de mevcuttur.

6. Üç fazlı uzay gerilim vektörlü SVPWM değişken frekans hız kontrol sistemi deneyi

——Deney için bir bilgisayara bağlanabilir ve ayrıca programlanabilir denetleyici (PLC) arayüzü de mevcuttur.

(VI) Otomatik kontrol prensibi üzerine deneysel projeler

1. Kontrol sisteminin tipik bağlantılarının simülasyonu

2. Birinci mertebeden sistemin zaman alanı tepkisi ve parametre belirlemesi

3. İkinci mertebeden sistemin geçici tepki analizi

4. Üçüncü mertebeden sistemin geçici tepkisi ve kararlılık analizi

5. PID kontrol cihazının dinamik performansı

6. Kontrol sisteminin dinamik düzeltmesi

7. Tipik bağlantıların frekans karakteristiklerinin testi

8. Doğrusal sistemlerin frekans karakteristiklerinin testi

9. Sinyallerin örneklenmesi ve geri kazanımı

10. Tipik doğrusal olmayan bağlantıların simülasyonu

11. Doğrusal olmayan sistemlerin faz düzlemi analizi
