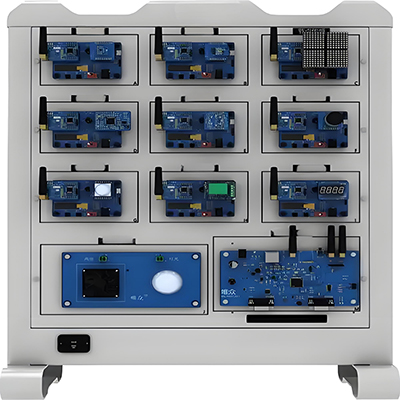

GLW-2B Nesnelerin İnterneti eğitim ekipmanı

GLW-2B Nesnelerin İnterneti eğitim ekipmanı, elektronik bilgi, bilgisayar ve Nesnelerin İnterneti bölümleri için bir öğretim ve eğitim ekipmanıdır. Temel olarak sensör ağı uygulama geliştirme eğitim kiti, sensör serisi kiti, tek çipli seri kiti, aktüatör serisi kiti, otomatik tanımlama kiti, bilgisayar, operasyon masası, sensör ağı uygulama geliştirme eğitim kiti kablo paketi, anahtar, yönlendirici, bulut platformu, geliştirme araçları ve eğitim kılavuzundan oluşur. Yüksek performanslı anakart ve genişletme arayüzü ile donatılmıştır ve aralarından seçim yapabileceğiniz çeşitli Nesnelerin İnterneti modülleri ve sensör modülleri mevcuttur. Öğrenciler, deneyler için modülleri istedikleri gibi bağlayabilir, Nesnelerin İnterneti ve karmaşık çok modüllü ağ deneyleri hakkında temel bilgileri tamamlayabilirler.

Bu eğitim ekipmanı, kaynak açısından zengindir ve düzinelerce ders deneyi sunar. Tek çipli mikrobilgisayar teknolojisi, gömülü sistem, RFID teknolojisi, ZigBee teknolojisi, radyo frekansı tanımlama teknolojisi, kablosuz iletişim teknolojisi, internet teknolojisi, sensör teknolojisi, veri alt uygulama teknolojisi vb. gibi birçok dersin deneysel eğitimini tamamlayabilir. Kurs deneyi, öğrencilerin pratik uygulama becerilerini geliştirmeye odaklanan açık yazılım ve donanım kaynakları sağlar ve öğretim, bilimsel araştırma, öğrenci mezuniyet tasarımı ve diğer ilgili Nesnelerin İnterneti konularını gerçekleştirebilir.

Ⅰ, Sensör Ağı Uygulama Geliştirme Eğitim Kiti

(Ⅰ) Sensör Ağı Uygulama Geliştirme Deneysel Platformu

1. Bu Nesnelerin İnterneti eğitim ekipmanı, farklı güvenlik voltaj seviyelerine sahip çeşitli bağımsız güç çıkış arayüzleri sağlar;

2. Deneyin çalışabilirliğini ve ilgili teknoloji güncellemelerini kolaylaştırmak için platform ve modül, sabit olmayan manyetik emiş bağlantı yöntemini benimser;

3. IoT temel öğretim sensörü kursu, tek çipli mikro bilgisayar kursu ve otomatik tanımlama kursunun uyumluluğunu sağlamak amacıyla, sensör serisi kiti, tek çipli mikro bilgisayar serisi kiti ve otomatik tanımlama serisi kiti, sensör ağı uygulama geliştirme deneysel platformunda öğretim ve eğitim için kullanılabilir;

(Ⅱ) IoT bulut platformu

1. Ev sahne modu ayar yönetimi, aydınlatma sistemi akıllı kontrolü, ev ortamı akıllı kontrolü, akıllı güvenlik alarmı ve diğer işlevleri gerçekleştirebilir;

2. Bulut platformuna PC, mobil akıllı terminal, akıllı ağ geçidi ve geniş alan ağındaki diğer cihazlar aracılığıyla giriş yapabilir;

3. Bulut platformu ve ağ geçidi arasında kalp atışı yoklama süresinin yapılandırılmasını destekler.

4. Sıcaklık, nem, su sıcaklığı, karbondioksit, ışık, rüzgar hızı, atmosfer basıncı, hava kalitesi, yanıcı gaz, alev, kızılötesi radyasyon sensörü vb. destekler;

5. Manuel ve varsayılan IoT düğüm yapılandırma şemalarını destekler.

(III) ZigBee koordinatör modülü

1. 2,4 GHz, IEEE 802.15.4.ZigBee ve RF4CE uygulamaları için uygundur;

2. ZigBee2007/ZigBee2007 PRO protokolünü destekler;

(IV) Donanım parçası

1. ZigBee modülü

1) 2,4 GHz, IEEE 802.15.4.ZigBee ve RF4CE uygulamaları için uygundur;

2) ZigBee2007/ZigBee2007 PRO protokolünü destekler;

2. M3 ana kontrol modülü (CAN/485)

1) ISO uluslararası standart seri iletişim protokolünü destekler;

2) CAN alıcı-verici arayüz çipi aracılığıyla fiziksel veri yoluna bağlanır;

3) İletim hızı ≥10 Mbps;

3. NB-IoT modülü

1) Dahili Cortex-M3 (32 bit), ana frekans 32 kHz - 32 MHz, ≥64K FLASH, ≥16K RAM, ≥4K EEPROM, ADC (12 bit) ve ≥ 24 kanal desteği;

2) B8 (900 MHz), B5 (850 MHz) frekans bantlarını destekler;

3) AT komutlarını destekler: 3GPP TR 45.820 ve diğer genişletilmiş AT komutlarını destekler;

4. LoRa modülü

1) Kablosuz çalışma frekans bandı: 401-510 MHz;

2) Kablosuz iletim gücü: Maks. 19±1 dBm, alım hassasiyeti: -136±1 dBm (@250 bps);

5. Bluetooth iletişim modülü

1) Bluetooth 4.0 standart ve üzeri çipler kullanın;

2) Radyo frekansı: ≥2,4 GHz;

6. Wi-Fi iletişim modülü

1) IEEE 802.11b/g/n standartlarına uygundur;

2) İletim mesafesi: iç mekanlarda 50 metreden fazla, dış mekanlarda 100 metreden fazla;

7. Çok fonksiyonlu taban

NB-IOT, LoRa deneysel modülleriyle kullanılabilir;

8. Nesnelerin İnterneti ağ geçidi

1) İşlemci ana frekansı ≥580 MHz. DDR2 denetleyici, SPI denetleyici arayüzü, PCI-E denetleyici, TF kartı ve diğer arayüzleri entegre eder ve üst düzey ürünler için yüksek performanslı bir CPU olarak kullanılabilen zengin donanım kaynaklarına sahiptir;

2) Ethernet arayüzü: Ağ geçidi, IEEE802.3 ve IEEE802.3u spesifikasyonlarını karşılayan 10/100 adaptif Ethernet'i entegre eder;

3) Wi-Fi:

a. IEEE 802.11b/g/n standartlarına uygundur;

b. 2,4G 300MHz tam işlevli kablosuz yönlendirmeyi destekler;

c. WEP/TKIP/AES veri şifrelemesini destekler;

d. İletim mesafesi: Tipik bir görsel ortamda iç mekanlarda yaklaşık 50 metre. Dış mekanlarda yaklaşık 100 metre;

4) Diğer arayüzler: güç arayüzü ile; TF kart yuvası; RS-232 arayüzü ≥ 4; RS-485 arayüzü ≥ 2;

9. Röle modülü

1) İki yönlü kontrol rölesi;

10. Işığa duyarlı sensör modülü:

1) Işığa duyarlı spektrum: 880~1050 nm;

11. Yanıcı gaz sensörü:

1) Ölçüm aralığı: 500~10000ppm;

12. Hava kalitesi sensörü:

1) Hassasiyet (sensör direnci değişim oranı): 0,15~0,5;

13. Sıcaklık ve nem sensörü modülü özellikleri:

1) Nem: %0~100 RH, sıcaklık: -40~+123,8℃;

14. Kalp atış hızı sensörü modülünün özellikleri:

1) Entegre kalp atış hızı monitörü ve nabız oksimetresi fonksiyonları;

15. Piroelektrik kızılötesi sensör:

1) Algılama aralığı: 120 dereceden az koni açısı, 7 metre içinde;

16. Ses sensörü modülü:

1) Hassasiyet: -48～66dB;

17. Alev sensörü modülü:

1) Algılama dalga boyu: 700～1100nm;

2) Algılama mesafesi: 1,5 m'den fazla;

Ⅱ. sensör kiti

(Ⅰ) Sıcaklık/ışık sensörü modülü

1. Termistör/fotodirenç sensör deneyini destekler;

2. NTC sıcaklık karakteristik eğrisinin dinamik gerçek zamanlı gösterimini destekler;

3. Sıcaklık kontrol potansiyometresi ayarlama fonksiyonunu destekler;

(Ⅱ) Kızılötesi sensör modülü

1. Kızılötesi karşı radyasyon ve kızılötesi dağınık yansıma sensörü deneylerini destekler;

2. En az 4 kırmızı ve yeşil gösterge ışığı gösterimini destekler;

3. Dalga boyu: 940 nm'den az; Görüş açısı: en fazla 35 derece;

(Ⅲ) Ses sensörü modülü

1. Ses sensörü deneyini destekler;

2. En az 1 dijital çıkışı destekler;

3. Ses yükseltme sinyali ve ses kontrol analog çıkışını destekler;

(Ⅳ) Tartım sensörü modülü

1. Tam köprü direnç gerilim tartım sensörü deneyini destekler;

2. Aralık: 25; Hassasiyet: 0,7±0,03 mv/v;

3. 1 analog çıkış fonksiyonunu destekler;

(Ⅴ) Nem sensörü modülü

1. Kapasitif nem sensörü deneyini destekler;

2. Nem değeri darbe sinyali çıkışını destekler;

3. Aralık: %1 - %99; Kurtarma süresi: 10 saniyeden az veya eşit; Tepki süresi: 5 saniyeden az veya eşit;

(VI) Gaz sensör modülü

1. MQ serisi yarı iletken gaz sensörü deneylerini destekler;

2. Algılama gazı: yanıcı gaz, duman; Algılama konsantrasyonu: 300-10.000 ppm (yanıcı gaz);

(VII) Ultrasonik sensör modülü

1. Test aralığı: 2 cm~180 cm;

2. Seviye tetiklemeli ölçüm fonksiyonu ile seri port komut tetikleme ölçümünü destekler;

III.Tek çipli mikrobilgisayar serisi kiti

(I) Tek çipli mikrobilgisayar geliştirme modülü

1. CPU: Geliştirilmiş 8051 CPU, tek saat/makine döngüsü, sıradan 8051'den 8-12 kat daha hızlı;

2,24 KB çip üstü FLASH bellek, en az 100.000 kez silme ve yazma süreleri;

3.1024B çip üstü depolama RAM'i; 13 KB dahili EEPROM; dahili 4 kanallı AD girişi;

4.ISP/IAP, sistem içi/uygulama içi programlanabilir, emülatör ve programlayıcı gerektirmez; RS485 veri yolu indirmeyi destekler

(Ⅱ) Mantık genişletme modülü

1. MCU veri yolu genişletme ve adres kod çözme işlevini destekler;

2. Desteklenen veri yolu arayüz türleri: 74HC373.74HC245.74HC244.74HC138;

3. Desteklenen mantık kapısı genişletme türleri: 74HC00, 74HC02;

(III) İşlevsel genişletme modülü

1. SRAM genişletme birimi

(1) Düşük güç tüketimli CMOS teknolojisi, 256 KB depolama, bayt okuma ve yazma ve sayfa okuma ve yazma modunu destekler;

(2) SPI veri yolu iletişimi, maksimum okuma ve yazma hızı: 20 MHz;

2. EEPROM genişletme ünitesi

(1) Dahili yapı: 16384 Bayt depolama;

(2) I2C iki telli seri arayüz, iletişim hızı 1MHz;

(3) Giriş pinleri, gürültüyü bastırmak için Schmitt tetikleyicisi ile filtrelenmiştir;

3. FLASH genişletme ünitesi

(1) 8 MB depolama kapasitesi;

(2) 100.000'den fazla silme ömrü;

4.RTC modülü;

(1) 32.768K kristal tabanlı saniye, dakika, saat, gün, hafta, ay ve yıl sayımını destekler;

(2) I2C veri yolu iletişimi, 10MHz'e kadar hız;

(3) Programlanabilir çıkışı destekler: 32.768KHz, 1024Hz, 32Hz, 1Hz;

5. Dijital tüp sürücü genişletme ünitesi

(1) Sekiz segmentli dijital tüp sürücü devresini çalıştırmak için iki adet 74HC595 serisinin entegrasyonunu destekler;

(2) İletişim modu: standart SPI seri veri yolu;

6. AD/DA genişletme ünitesi

(1) İletişim modunu destekler: I2C seri veri yolu, hız 10MHz;

(2) En az 3 donanım adres pini ile adresleme;

(3) En az 4 analog giriş, otomatik artımlı kanal seçimi ile tek uçlu veya diferansiyel giriş olarak programlanabilir;

(Ⅳ) Ekran modülü

1. LCD ekran: 128X64 nokta vuruşlu ekranı ve düşük güçlü LED arka ışığı destekler;

2. En az 4K bit dahili bellek;

3. 6800 veri yolu iletişim modunu destekler;

(Ⅴ) Yazıcı modülü

1. En az 50KM baskı ömrüne sahip 58 mm genişliğinde yüksek hızlı termal yazıcıyı destekler;

2. Yüksek hızlı baskı: Baskı hızı (18 satır/saniye)'den az değildir;

3. Grafik ve çoklu barkod baskısını destekler;

IV. aktüatör serisi kiti

(Ⅰ) Röle modülü

1. İki adet 5V kontrol rölesi;

2. 7A-240VAC; 10A-24VDC röle özelliklerini destekler; 10A-110VAC;

(Ⅱ) Gösterge modülü

1. Alt kutulu standart 86 tipi E27 vidalı lamba duyunu destekler;

2. DC12V LED aydınlatmayı destekler;

(Ⅲ) Fan modülü

DC12V soğutma fanını destekler;

(Ⅳ) Step motor modülü

DC5V iki fazlı dört telli step motoru destekler;

(Ⅴ) DC motor modülü

DC5V redüksiyon motorunu destekler.

V. Otomatik tanımlama kiti

(Ⅰ) HF radyo frekansı geliştirme modülü

1. Yüksek frekanslı RFID modülü, yüksek frekanslı RFID devresinin prensibini göstermek için ayrı cihazlarla oluşturulmuştur;

2. UnionPay arayüz özelliklerini ve EMV protokol özelliklerini destekler;

(Ⅱ) NFC radyo frekans modülü

1. Yüksek frekanslı RFID modülü, yüksek frekanslı RFID devresinin prensibini göstermek için ayrık cihazlarla üretilmiştir;

2. NFC okuyucu modunu destekler;

3. Kart etiketlerinin anahtar doğrulamasını ve A şifresi ve B şifresinin kimlik doğrulamasını destekler;

4. Veri okuma ve yazma, onaltılık ve onaltılık olmayan formatları destekler;

(Ⅲ) LF radyo frekans modülü

1. Düşük frekanslı RFID etiket kartı UID okumasını destekler;

2. Düşük frekanslı RFID modülü, düşük frekanslı RFID devresinin prensibini göstermek için ayrık cihazlarla üretilmiştir;

3. Düşük frekanslı RFID etiket kartı blok numarasını destekler. Veri okuma ve yazma, veri bloğu okuma ve yazma seçimini destekler;

4. Veri okuma ve yazma, onaltılık ve onaltılık olmayan formatları destekler;

(Ⅳ) UHF radyo frekans modülü

1. UHF RFID modülü, UHF RFID devresinin prensibini gösteren ayrık cihazlardan oluşur;

2. RF devresi, PA amplifikatörü ile tasarlanmıştır ve gücü en az 26db'dir;

3. UHF RFID etiket UID okuma desteği;

4. UHF RFID etiket bellek seçimi desteği; bellek, ayrılmış bellek, EPC belleği, TID belleği ve isteğe bağlı kullanıcı belleği içerir;

(Ⅴ) Barkod okuma modülü

1. Modül, bir QR kod donanım kod çözme çipi (QFN64 paketi) kullanır;

2. Kod çözme çipinin ana frekansı, kristal osilatör frekansının 4 katı, 6 katı, 8 katı ve 10 katı olarak yapılandırılabilir;

3. Okuma doğruluğu: ≥ 3mil; sağlanan ışık kaynağı: LED (617,5 nm – 633,5 nm);

(VI) M3 çekirdek modülü

1. 32 bit Cortex-M3 işlemciyi destekler, 72 MHz (MAKS);

2. 128 KB Flash, 20 KB SRAM desteği.
