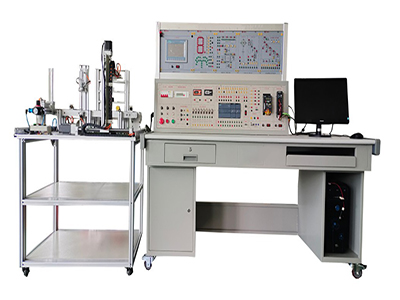

GLPLC-LN  Ağ tipi programlanabilir denetleyici eğitim ekipmanı

Ⅰ. Ekipman Genel Bakışı

GLPLC-LN ağ tipi programlanabilir kontrolör eğitim ekipmanı, PLC, frekans dönüştürücü, dokunmatik ekran vb. gibi temel bileşenlerden oluşur. Bu ekipman, programlanabilir mantık kontrolörü, iletişim editörü, programlama yazılımı, endüstriyel kontrol yapılandırma yazılımı, simülasyon öğretim yazılımı, simülasyon kontrol eğitim askı kutusu ve gerçek nesneleri entegre eder. PLC temel talimat eğitimi, PLC pratik uygulama simülasyonu ve gerçek nesne kontrol eğitimi gibi birden fazla deneysel projeyi sezgisel olarak gerçekleştirebilir ve ayrıca üst düzey tasarım ve geliştirme deneysel eğitimi için iyi koşullar sağlar.

Üç fazlı sincap kafesli asenkron motor ve röle gibi eğitim bileşenlerini seçtikten sonra, birden fazla elektrik ve röle kontrol projesi eğitimini de tamamlayabilir.

Ⅱ. Ekipman Özellikleri

1. Cihaz, deneysel modüllerin yerini almaya uygun bir bileşen yapısına sahiptir. Fonksiyonları genişletmeniz veya yeni deneyler geliştirmeniz gerekirse, yalnızca deneysel modül askı kutuları eklemeniz yeterlidir.

2. Deneysel nesneler gerçekçidir ve endüstriyel sahaların gerçek uygulamalarına yakındır. Bu cihazın eğitimi sayesinde öğrenciler sahadaki çalışmalara hızla adapte olabilirler.

3. Güçlü ve üstün performansa sahip Siemens S7-1200 programlanabilir kontrol cihazını kullanır. Modüler tasarım ve esnek kombinasyon seçenekleri sunar. Kullanıcılar farklı ihtiyaçlara göre farklı kontrol sistemleri oluşturabilirler.

4. Konfigürasyon çubuk grafik öğretimi: MCGS endüstriyel kontrol konfigürasyon yazılımı kullanılarak tüm deneyler, dinamik izleme öğretimi için sezgisel, dinamik ve etkili konfigürasyon çubuk grafiklerine dönüştürülmüştür.

5. Dijital nicelik, analog nicelik, değişken frekans hız regülasyonu, dokunmatik ekran, ağ iletişimi ve elektrik kontrolü dahil olmak üzere deneysel projeler tamamlanmıştır.

6. PLC ana bilgisayarının ağ öğretimi deneyi: 16'ya kadar PLC ana bilgisayarı (slave) ile doğrudan iletişim deneyleri (yani 1:N iletişimi) ve 7'ye kadar PLC ana bilgisayarı (slave) ile doğrudan iletişim deneyleri (yani N:N iletişimi) gerçekleştirmek için herhangi bir PLC ana bilgisayarı (ana istasyon) ile donatılmış RS485 ağ iletişimi öğretmen bilgisayarı (ana istasyon).

7. Simülasyon eğitimi öğretimi: Sanal ortam aracılığıyla, PLC çalışma durumunun gerçek zamanlı gösterimi, programlama eğitimi, program yazma testi ve diğer fonksiyonlar.

Ⅲ. Teknik parametreler

1. Güç kaynağı: üç fazlı dört telli (veya üç fazlı beş telli) ~ 380V±%10 50Hz

2. Hat koruması: kaçak akım koruyucusu, aşırı yük ve kısa devre koruma cihazı ile.

3. AC ve DC çıkış:

3.1 Üç fazlı dört telli AC 380V çıkış, çıkış voltajı üç voltmetre ile gösterilir;

3.2 Emniyet soketi üzerinden AC 220V çıkış;

3.3 24V/2A DC regüle güç kaynağı çıkışı;

3.4 5V/1A DC regüle güç kaynağı çıkışı;

3.5 ±12V/1A DC regüle güç kaynağı çıkışı (isteğe bağlı);

3.6 0~10V ayarlanabilir DC voltaj çıkışı;

3,7 4~20mA ayarlanabilir DC akım çıkışı;

4. Çalışma ortamı: Sıcaklık -10℃~+40℃ bağıl nem<85% (25℃) Rakım <400m;

5. Cihaz kapasitesi:<1KVA

6. Ağırlık:<150Kg

7. Boyutlar: yaklaşık 1610mm×720mm×1600mm

Ⅳ. Temel yapılandırma ve fonksiyon

PLC programlanabilir kontrolörlü kapsamlı eğitim cihazı; bir kontrol paneli, bir eğitim masası, bir ana bilgisayar eğitim bileşeni, bir eğitim modülü, bir frekans dönüştürücü askı kutusu, bir dokunmatik ekran askı kutusu, bir AC/DC motor, bir veri yolu ünitesi, bir iletişim modülü, bir motor kılavuz rayı, bir hız ölçüm mekanizması vb. içerir.

(Ⅰ) Kontrol paneli

1. AC güç kontrol ünitesi

Üç fazlı dört kablolu 380V AC güç kaynağı, hava anahtarından geçtikten sonra cihaza güç sağlar. Şebeke gerilim ölçer, şebeke gerilimini izler ve ışıklı bir sigorta koruması ile donatılmıştır. Kontrol panelinin güç kaynağı, anahtarlı şalter ve başlatma-durdurma anahtarı ile kontrol edilir ve ayrıca bir kaçak alarm göstergesi ve alarm sıfırlama özelliğine sahiptir. Bir set üç fazlı dört kablolu 380 V ve tek fazlı 220 V güç kaynağı sağlayın; çıkış, başlatma-durdurma anahtarı ile kontrol edilir ve sigorta koruması ile donatılmıştır.

2. Zamanlayıcı ve alarm kaydedici (isteğe bağlı)

Zamanlayıcı ve alarm kaydedici genellikle saat olarak kullanılır ve zaman ayarlama, zamanlama alarmı ve güç kapatma gibi işlevlere sahiptir. Ayrıca, kablolama veya çalışma hatalarından kaynaklanan kaçak alarmlarının sayısını otomatik olarak kaydedebilir.

3. DC güç kaynağı, DC gerilim/akım ölçer, lojik çıkış ve gösterge vb.

DC gerilim: 0~10 V ayarlanabilir çıkış; DC akım: 0~20 mA ayarlanabilir çıkış; DC dijital voltmetre/akım ölçer; voltmetre aralığı 0~200 V, giriş empedansı 10 MΩ, doğruluk seviyesi 0,5; Akım ölçer aralığı 0~200 mA; ayrıca lojik seviye çıkışı (jog, otomatik kilitleme) mevcuttur.

4. Ana Bilgisayar Eğitim Bileşeni

Siemens S7-1200 CPU 1215C, 125 KB program depolama alanı, 60 ns; entegre 2 PROFINEN arayüzü; entegre 14 DI/10DO, 2 AI;

(Ⅱ) Eğitim kutusu

1. Telesekreter/Müzik Çeşmesi

Telesekreter sistemindeki her bir grup insanın cevaplama zamanlamasını izleyerek ve kontrol ederek, koşullu yargı kontrol talimatlarının yazım yöntemine hakim olun; müzik çeşmesi kontrol sistemindeki "su akışı" ve müziği kontrol ederek, döngü talimatlarının yazım yöntemine hakim olun.

2. Montaj Hattı/Kavşak Trafik Işığı

"Üretim Hattı"nın ve kavşak trafik ışığının trafik sinyalinin sıralı işlem sürecini kontrol ederek, sıralı kontrol talimatlarının yazım yöntemine hakim olun.

3. Su Kulesi Su Seviyesi/Gökyüzü Kulesi Işığı

"Su Kulesi Su Seviyesi" ve "Su Tankı Su Seviyesi" değişim sürecini değerlendirerek, basit mantık kontrol talimatlarının yazım yöntemini anlayın. Gökyüzü Kulesi Işığı'nın yanıp sönme sürecinin kaymasını kontrol ederek, kaydırma yazmacı talimatlarının yazım yöntemine hakim olun.

4. Otomatik besleme ve yükleme/dört bölümlü konveyör bant

Otomatik besleme ve yükleme sisteminde konveyör bantın başlatılmasını ve durdurulmasını, iletim durumunu ve akış yönünü ve mal akışını kontrol ederek, daha karmaşık mantık kontrol talimatlarının yazım yöntemlerine hakim olun.

5. Çeşitli sıvı karıştırma cihazları

"Sıvı karıştırma cihazındaki" farklı sıvıların oranını ve sıvıların karıştırma süresini kontrol ederek, koşullu karar talimatlarının ve çeşitli zamanlayıcı talimatlarının yazım yöntemlerine hakim olun.

6. Otomat

Kullanıcı tarafından atılan madeni para sayısını belirleyerek ve otomata çeşitli "malların" giriş ve çıkışını kontrol ederek, çeşitli sayaç talimatlarının ve karşılaştırma çıkış talimatlarının yazım yöntemlerine hakim olun.

7. Otomatik haddehane/posta ayırma makinesi

Otomatik haddehane ve posta ayırma makinesine gelen malzemelerin miktarını ve türünü belirleyerek ve çeşitli aktüatörlerin ("motorlar" gibi) başlatma ve durdurma sırasını kontrol ederek, sayısal işlem talimatlarının ve kesme talimatlarının yazım yöntemlerine hakim olun.

8. Robot Kontrolü/Otomatik Kalıplama Makinesi

Robotun "pozisyonunu" ve otomatik kalıplama makinesinin "silindir pozisyonunu" her yönde kontrol ederek, eksiksiz bir endüstriyel uygulama sisteminde nispeten basit bir mantık kontrol programı yazma becerisine hakim olun.

9. İşleme Merkezi

İşleme merkezinin her yönünde "motorun" çalışma yönünü ve "takım magazininin" takım giriş çıkış ve takım değiştirme işlemlerini kontrol ederek, eksiksiz bir endüstriyel uygulama sisteminde daha karmaşık mantık kontrolleri yazma becerisine hakim olabilirsiniz.

10. Dört Katlı Asansör

Dört katlı bir asansör modelini kapsamlı bir şekilde kontrol ederek, PLC kontrol sistemi analizi, G/Ç tahsisi, G/Ç bağlantı şeması tasarımı, kablolama, programlama, hata ayıklama vb. çalışma süreçleri hakkında kapsamlı bilgiye önceden hakim olabilirsiniz.

11. Adım Motoru/Doğrusal Hareket: (fiziksel) adım motor sistemi; sürücü devresi, adım motoru, kadran, gösterge vb. bileşenlerden oluşur; Doğrusal hareket sistemi; motor, senkron kayış, fotoelektrik sensör, kılavuz ray, hareketli blok vb. bileşenlerden oluşur. Adım motorunu ve doğrusal hareket fiziksel modülünü kontrol etmek için PLC kullanarak, adım motorunun yönü ve vuruş sayısı ile doğrusal hareket algılama ve konumlandırma kontrolünün nasıl yapıldığını önceden anlayabilirsiniz.

12. Otomatik çamaşır makinesi/elektrokaplama üretim hattı

Çamaşır makinesinin suya girip çıkma süresini, yıkama işlemini ve elektrokaplama üretim hattındaki farklı çözümlere giren nesnelerin zamanını, yöntemini ve sırasını kontrol ederek, çok noktalı PLC kontrol sisteminin kapsamlı uygulama becerisine hakim olabilirsiniz.

13. DC motor kontrolü/sıcaklık kontrolü (analog kontrol)

DC motor sisteminde darbe sinyalleri, hız kontrolü (voltaj) ve sıcaklık parametrelerinin alınması yoluyla yüksek hızlı sayıcı komutlarının, analog işleme komutlarının ve PID komutlarının kullanımında ustalaşın.

14. Tipik motor kontrol pratik ünitesi

3 Schneider AC kontaktör içerir; 1 zaman rölesi, 3 buton, 3 AC gösterge ışığı, 2 termik röle ve bileşenler için özel bir taban. Genel yüksek gerilim sistemlerinin kurulum ve hata ayıklama süreci bilgisine hakim olun ve PLC modunda motorların tipik çalışma kontrolünü gerçekleştirin; PLC elektrik kontrol sistemlerinin kurulum ve hata ayıklama bilgisine hakim olun.

15. Mesh Board

Elektrik kontrol sistemlerindeki çeşitli bileşenlerin yerleşim planlamasını, kurulumunu ve hata ayıklama sürecini öğrenin.

16. Frekans Konvertörü Eğitim Bileşeni

Siemens MM420 0,37 kW frekans konvertörü ile yapılandırılmış, RS485 haberleşme arayüzü ve BOP işletim paneli ile donatılmış bu cihaz, frekans konvertörlerini kapsamlı bir şekilde uygulama, frekans dönüşüm hızı düzenlemesinin pratikte uygulanmasını anlama ve frekans konvertörü ile PLC arasında USS haberleşme protokolünün kurulum ve bağlantı yöntemlerine hakim olma becerisine sahiptir.

17. Dokunmatik Ekran Eğitim Bileşeni: 7 inç TPC7062 gerçek renk

Endüstriyel dokunmatik ekranların işlevlerini ve kullanımını anlayın, PLC'ler arasındaki iletişim bilgisine hakim olun ve dokunmatik ekranlarda sıfırlama, ayarlama, alternatif fonksiyon tuşları, grafik (eğri) görüntüleme ve dinamik resim izleme uygulama yöntemlerine hakim olun.

(III) Motor kılavuz rayları, optik enkoder hız ölçüm sistemi ve dijital takometre

Optik enkoder hız ölçüm sistemi, dijital takometre ve motorları sabitlemek için kılavuz rayları içerir. Kılavuz raylar iyi bir düzlüğe, gerilim deformasyonuna, hassas işlemeye, iyi eşmerkezliliğe, iyi değiştirilebilirliğe, düşük motor çalışma gürültüsüne, tipik eğitim parametrelerine sahiptir ve eğitim gereksinimlerini daha iyi karşılayabilir. Ray panelinde mevcut hızı gösteren bir dijital takometre bulunur; bir voltaj geri besleme sinyali vardır; ayrıca iki kanal A ve B içeren bir fotoelektrik kodlama sinyali çıkışına sahiptir; çeşitli hızlarda açık/kapalı döngü ve konumlandırma eğitimlerini tamamlayabilir.

(Ⅳ) Üç fazlı sincap kafesli asenkron motor: AC 380V/△

(Ⅴ) Eğitim masası

Eğitim masası, çift katmanlı mat yoğun desen sprey kaplamalı demir bir yapıdır ve masaüstü yanmaz, su geçirmez ve aşınmaya dayanıklı yüksek yoğunluklu bir tahtadır; alet ve malzemeleri yerleştirmek için sol ve sağda iki büyük çekmece (kilitli) bulunur. Bilgisayar masası, mafsallı bir gövde olarak tasarlanmıştır ve şekli güzel ve cömerttir.

Ⅴ. Ağ tipi programlanabilir kontrolör eğitim ekipmanları için eğitim projeleri

(I) PLC temel beceri eğitimi

1. PLC bilişsel eğitimi (yazılım ve donanım yapısı, sistem yapısı, temel talimat uygulaması, kablolama, programlama indirme vb.)

2. Tipik motor kontrolü uygulamalı eğitimi (jog, kendinden kilitlemeli, ileri ve geri, yıldız-üçgen anahtarlamalı başlatma vb.)

3. PLC simülasyon eğitimi

(II) PLC analog kontrol uygulama eğitimi

4. Dijital ekran kontrolü

5. Cevap kontrolü (öncelik, sayısal hesaplama, ses efekti fonksiyonlu)

6. Sky Tower ışık kontrolü (yanıp sönen, emisyon, su akış tipi)

7. Müzikli çeşme kontrolü (ses efekti fonksiyonlu)

8. Kavşak trafik ışığı kontrolü

9. Su kulesi su seviyesi kontrolü

10. Otomatik besleme ve yükleme sistemi kontrolü

11. Dört bölümlü konveyör bant kontrolü

12. Montaj hattı kontrolü

13. Çoklu sıvı karıştırma cihazı kontrolü

14. Otomatik kalıplama makinesi kontrolü

15. Tam otomatik çamaşır makinesi kontrolü (ses efekti fonksiyonu ile)

16. Galvaniz üretim hattı kontrolü

17. Otomatik haddehane kontrolü

18. Posta ayırma makinesi kontrolü

19. Otomat kontrolü

20. Robot kontrolü

21. Üç katlı asansör kontrolü

22. Dört katlı asansör kontrolü (gerçek nesne)

23. İşleme merkezi kontrolü (gerçek nesne)

(III) PLC fiziksel kontrol eğitimi

24. Doğrusal hareket pozisyon tanıma, hareket yörüngesi kontrolü, konumlandırma kontrolü

25. Step motor hareket kontrolü

2 6. DC motor kontrolü

27. Sıcaklık PID kontrolü

(IV) PLC, invertör, dokunmatik ekran kapsamlı uygulama becerileri eğitimi

28. İnvertör fonksiyonu parametre ayarı ve çalışması

29. İnvertör alarm ve koruma fonksiyonu

30. Harici terminal jog kontrolü

31. İnvertör kontrol motoru ileri ve geri dönüşü

32. Çoklu hız seçimi frekans dönüşüm hızı regülasyonu

33. İnvertör kademesiz hız regülasyonu

34. Frekans dönüşüm hızı Harici analog nicelik (gerilim/akım) kontrol yöntemine dayalı düzenleme

35. Anlık elektrik kesintisi başlatma kontrolü

36. PID frekans dönüşümlü hız kontrolü

37. PLC kontrol invertör harici terminal motor ileri ve geri dönüşü

38. PLC kontrol invertör harici terminal motor çalışma süresi kontrolü

39. PLC dijital nicelik kontrolüne dayalı çoklu hız kontrolü

40. PLC analog nicelik kontrolüne dayalı frekans dönüşümlü açık çevrim hız regülasyonu

41. PLC haberleşmesine dayalı frekans konvertörlü açık çevrim hız regülasyonu

42. PLC haberleşmesine dayalı kapalı çevrim hız kontrolü

43. PLC analog niceliğe dayalı frekans konvertörlü kapalı çevrim hız regülasyonu

44. Frekans konvertörlü sabit basınçlı su besleme sisteminin simülasyonu

45. Dokunmatik ekran kontrolüne dayalı temel talimat programlama alıştırmaları

46. Dokunmatik ekran kontrolüne dayalı LED kontrolü

47. Dokunmatik ekran kontrolüne dayalı sıcaklık PID kontrolü

48. PLC, dokunmatik ekran ve frekans konvertörü arasında iletişim kontrolü

49. MCGS tabanlı saha veri yolu ağ iletişim teknolojisi
