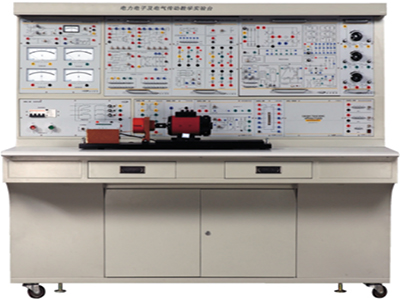

GL-DLDZ-2A Güç elektroniği kapsamlı test tezgahı

Ⅰ.Genel Bakış

GL-DLDZ-2A Güç elektroniği kapsamlı test tezgahı, esas olarak elektromekanik ve otomasyonun çeşitli ana dallarındaki derslerde kullanılır: motor prensipleri ve elektrikli çekiş (motor ve elektrik kontrolü), güç elektroniği teknolojisi (güç elektroniği teknolojisi), elektrik iletim kontrol sistemleri (hareket kontrol sistemleri) vb. üzerine deneyler. İlgili deneysel öğretim görevlerini üstlenebilir ve gelecekte daha derinlemesine araştırmaların gereksinimlerini karşılamak için yeterli genişleme özgürlüğüne sahiptir.

Ⅱ.Ürün Özellikleri

1. Sabit modülleri (yükler, AC ve DC güç kaynakları ve ağır modüller sabit yapılar kullanır) ve askılı kutu modüllerini birleştiren benzersiz yapısal tasarım, yalnızca öğretmenlerin deney öncesi hazırlık çalışmalarının yoğunluğunu azaltmakla kalmaz, aynı zamanda deney tezgahının işlevlerinin genişletilmesi için de kolaylık sağlar.

2. Geleneksel deneysel projeleri tamamlarken, deney tezgahı modern güç elektroniği cihazları ve modern kontrol teorisi üzerine araştırmaları vurgular.

3. Deney cihazı, eksiksiz kişisel güvenlik ve ekipman güvenliği koruma işlevleriyle donatılmıştır. Cihazın AC güç kaynağı çıkışı aşırı akım koruma fonksiyonu ile tasarlanmıştır ve her tetikleme darbesi gözlem deliğinin ucunda bir yüksek voltaj koruma devresi bulunur. Güç cihazı bir güvenlik koruma devresiyle donatılmıştır. Zayıf elektrik devrelerine güçlü elektrik sinyallerinin eklenmesini önlemek için, öğrencilerin kablolama sırasında yüksek ve düşük voltaj hatlarını yanlış takmalarını ve düşük voltaj devresine zarar vermelerini önlemek için üç tip deney kablosu kullanılmıştır.

4. Deney motoru: Kullanılan deney motorunun gücü 100-200 W arasındadır ve özel olarak tasarlanmıştır. Parametreleri ve özellikleri küçük ve orta boy motorları simüle edebilir.

III.Ürün teknik koşulları

1. Makine kapasitesi:<1,5 kVA;

2. Çalışma gücü: ~3 N/380 V/50 Hz/3 A;

3. Boyutlar: 1565 mm * 720 mm * 1650 mm

4. Ağırlık Ağırlık:<150 kg

IV. Güç Elektroniği Kapsamlı Test Tezgahı Deneysel Projesi

1. Tek fazlı yarım dalga kontrollü doğrultucu devre deneyi

2. Tek fazlı köprü yarım dalga kontrollü doğrultucu devre deneyi

3. Tek fazlı köprü tam kontrollü doğrultucu ve aktif invertör devre deneyi

4. Üç fazlı yarım dalga kontrollü doğrultucu devre deneyi

5. Üç fazlı köprü yarım kontrollü doğrultucu devre deneyi

6. Tek fazlı köprü tam kontrollü doğrultucu ve aktif invertör deneyi

7. Üç fazlı yarım dalga aktif invertör devre deneyi

8. Üç fazlı köprü tam kontrollü doğrultucu ve aktif invertör deneyi

9. Tek fazlı AC gerilim regülasyon devresi deneyi

10. Üç fazlı AC gerilim regülasyon devresi deneyi

11. Tristörlü DC hız regülasyon sisteminin parametrelerinin ve bağlantı karakteristiklerinin belirlenmesi

12. Ana ünitelerin hata ayıklaması Tristörlü DC Hız Regülasyonu

13. Geri dönüşümsüz tek kapalı devre DC hız regülasyon sisteminin statik özellikleri üzerine araştırma

14. Çift kapalı devre tristörlü geri dönüşümsüz DC hız regülasyon sistemi

15. Mantıksal dolaşımsız geri dönüşümlü DC hız regülasyon sistemi

16. Çift kapalı devre kontrollü DC darbe genişliği hız regülasyon sistemi (PWM)

17. Çift kapalı devre üç fazlı asenkron motor gerilim ve hız regülasyon sistemi

18. Çift kapalı devre üç fazlı asenkron motor kaskad hız regülasyon sistemi

19. Tek kavşak transistör tetikleme devresi ve tek fazlı yarım dalga kontrollü doğrultucu devresi deneyi

20. Sinüs dalgası senkron faz kaydırmalı tetikleme devresi deneyi

21. Testere dişi dalga senkron faz kaydırmalı tetikleme devresi deneyi

22. Siemens TCA785 entegre tetikleme devresi deneyi

23. Güç alan etkili transistörün (MOSFET) ana parametre ölçümü

24. Güç alan etkili transistörün (MOSFET) sürücü devresi üzerine araştırma

25. Yalıtımlı kapılı bipolar transistörün (IGBT) özellikleri ve sürücü devresi üzerine araştırma

26. Güç transistörünün (GTR) sürücü devresi üzerine araştırma

27. Güç transistörünün (GTR) özellikleri üzerine araştırma

28. Yumuşak anahtarlama teknolojisi deneyi

29. DC kıyıcı devresinin performans araştırması

30. Tek fazlı AC/DC frekans dönüşüm devresinin performans araştırması

31. Doğrama AC voltaj regülasyon deneyi

32. Tam köprü DC/DC dönüşüm devresi deneyi

33. Tek uçlu ileri anahtarlamalı güç kaynağı deneyi

34. Tek uçlu geri dönüşlü anahtarlamalı güç kaynağı deneyi

Ⅴ. Ürün teknik fonksiyon açıklaması

1. Deney tezgahının güvenlik koruma açıklaması

1) Ekipmanın kişisel güvenlik koruması

① Üç fazlı izolasyon trafosunun yüzer koruması, deney gücünü şebekeden tamamen izole ederek kişisel güvenliğin korunmasında etkili bir rol oynar;

② Üç fazlı güç giriş ucu, akım tipi bir kaçak koruyucu ile donatılmıştır. Ekipmanın kaçak akımı 30 mA'den fazla olduğunda, düşük voltajlı elektrikli cihazların güvenliği için ulusal standartları karşılayan şalter bağlantısı kesilebilir;

③ Üç fazlı izolasyon trafosunun çıkış ucu, voltaj tipi bir kaçak koruyucu ile donatılmıştır. Deney tezgahında bir kaçak voltaj oluştuğunda, otomatik olarak devre dışı kalır.

④ Yüksek voltajlı deney teli, tamamen plastikle kaplı bir telden oluşur. Telin içi, yumuşak dokulu, saç teli gibi ince, çok telli bir tel haline getirilmiş oksijensiz bakır telden oluşur. Kılıf, kalın tel çapı ve sertleşmeyi önleyici kimyasallardan yapılmıştır. Fiş, öğrencilerin metal parçaya dokunması sonucu oluşabilecek elektrik çarpması olasılığını önlemek için masif bakır parçalardan yapılmıştır.

2) Ekipman güvenlik koruma sistemi

① Üç fazlı AC güç çıkışı, elektronik devreler ve sigortaların çift aşırı akım ve kısa devre koruma fonksiyonlarıyla donatılmıştır. Çıkış akımı 3A'den yüksek olduğunda, güç kaynağı kesilebilir ve bir alarm sinyali verilir;

② Tristörün kapı katodu ve her tetikleme devresinin gözlem delikleri, öğrencilerin yanlış kablolama yapmasını önlemek için yüksek voltaj koruma fonksiyonlarıyla donatılmıştır;

③ Deney masası, birbirine bağlanamayan üç tip deney kablosu kullanır. Güçlü akım için tamamen plastik kaplı bir güvenlik deney kablosu, zayıf akım için ise metal çıplak bir deney kablosu kullanılır (gerçek çekirdek bakır çapı, güçlü akım kablosundan daha büyüktür). Gözlem deliği, öğrencilerin yanlış çalıştırıp güçlü akımı zayıf noktaya bağlama olasılığını önlemek için 2# deney kablosu kullanır;

④ Deney masasının AC ve DC güç kaynağı, aşırı akım koruma fonksiyonu ile donatılmıştır.

2. Kontrol Panelinin Teknik Açıklaması

1) Kontrol Paneli ve Deney Masası

Deney masası alüminyum alaşımdan, çalışma masası ise yüksek yoğunluklu, korozyona dayanıklı ve yanmaz levhadan yapılmıştır. Şık bir tasarıma sahip olan masa, iki çekmece ve alet, askı kutusu ve malzemelerin yerleştirilebileceği bir saklama dolabı ile donatılmıştır. Deney masası, laboratuvar düzenine uygun, kolay hareket ve sabitleme sağlayan dört tekerleğe sahiptir.

2) GLPE-01 Güç Kontrol Paneli

Üç Fazlı AC Güç Kaynağı: Üç fazlı 220V ve 240V AC güç kaynakları, endüstriyel düğme bant anahtarı aracılığıyla çıkış verir ve DC hız regülasyonu ve aşırı akım korumalı AC hız regülasyonu için giriş gücü sağlar. Güç kaynağı, akım kaçağı koruması, üç fazlı izolasyon trafosu ve gerilim kaçağı koruması gibi güvenlik koruma devrelerinden geçtikten sonra öğrencilere deneyler için verilir.

3) GLPE-01A yardımcı fonksiyon paneli

① Motor uyarma güç kaynağı: Bağımsız güç anahtarları ve dijital voltmetre ile bir dizi DC motor uyarma güç kaynağı sağlar.

② Reaktör: DC hız regülasyon deneylerinde gerekli olan düzeltme reaktörlerini ve RC filtrelerini sağlar. Düzeltme reaktörleri, sırasıyla 50mH, 100mH, 200mH ve 700mH olan merkez musluk yöntemini kullanır. Akım 1,5A'den düşük olduğunda doğrusallığı korur. Reaktör ayrıca güç elektroniği teknolojisi deneylerinde endüktif yük olarak da kullanılabilir.

③ DC regüleli güç kaynağı: ±15V/1A DC regüleli güç kaynağı; 24V/2A DC regüleli güç kaynağı sağlar. Bağımsız anahtar ve kısa devre koruması, aşırı akım koruması vb. ile.

④ Üç fazlı trafo: Kademeli hız regülasyon sisteminde ve aktif invertör devresinde invertör trafosu olarak kullanılır.

⑤ Üç fazlı ayarlanabilir direnç: Jeneratör yük direnci ve diğer deneysel rezistif yükler ile motor başlatma direnci için 100-1000/1A ayarlanabilir direnç seti sağlayın.

⑥ Motor başlatma direnci: 0Ω, 2Ω, 5Ω, 15Ω, ∞ beş hızlı ayarlanabilir sargılı motor başlatma direnci.

3. Yaygın olarak kullanılan deneysel bileşenlerin teknik açıklaması

1) GLPE-10A tristör tetikleme devresi I bileşeni

TCA785 entegre tetikleme devresi, testere dişi dalga senkron tetikleme devresi ve sinüs dalga senkron tetikleme devresi her bir gözlem deliğinden çıkarılarak rahat ve güvenli bir şekilde çalıştırılır.

2) GLPE-11A üç fazlı tetikleme devresi I bileşeni

Tetikleme devresi: Dijital entegre devre kullanır, güçlü anti-parazit özelliği vardır, üç fazlı darbe aralığı düzgündür, iyi tutarlılık sağlar, çift dar darbeler üretir, darbe faz kayması aralığı 0-160°'dir.

3) GLPE-12 üç fazlı tristör ana devre bileşeni

Ana devre: 12 tristör, 6 diyot, düzeltme reaktörü ve RC emilim devresinden oluşur.

4) GLPE-13A motor hız kontrol devresi I bileşeni

Şu modülleri içerir: ters çevirici, sıfır bloklayıcı, verilen voltaj, hız dönüştürme, hız regülatör ünitesi ve akım regülatör ünitesi. Regülatörün geri besleme dirençleri ve kapasitörleri ile donatılmış olan sistem parametreleri, deney sırasında farklı parametrelerin sistem kararlılığı ve tepki süresi üzerindeki etkilerini gözlemlemek için esnek bir şekilde değiştirilebilir.

5) GLPE-13-1 Motor Hız Kontrol Devresi (II)

Şu modülleri içerir: Tork Polarite Tanımlama (DPT), Sıfır Seviye Algılama (DPZ) ve Mantık Denetleyici (DLC),

6) GLPE-14 Güç Aygıtları

Bu deneysel modül projesi, GTR, MOSFET, IGBT, GTO ve diğer aygıtların sürücü devresi ve anahtarlama karakteristikleri araştırmasını içermekle kalmaz, aynı zamanda hızlı toparlanma diyotlarının, yüksek hızlı optokuplörlerin, indüktörlerin vb. güç elektroniği devrelerindeki uygulamalarını da analiz eder.

7) GLPE-15 DC Kıyıcı Devresi

Altı tipik deney tamamlanabilir: Buck Kıyıcı, Boost Kıyıcı, Boost-Buck Kıyıcı, Cuk Kıyıcı, Sepic Kıyıcı ve Zeta Kıyıcı. Tüm devreler ayrı bileşenler kullanır ve öğrenciler bunları kendileri inşa edebilir.

8) GLPE-10B Tristör Tetikleme Devresi II Bileşenleri

Her bir gözlem deliğinden çıkış sağlayan 6 diyot ve tek bağlantı transistör tetikleme devresinden oluşan üç fazlı bir köprü doğrultucu devresi sağlar.

9) GLPE-16 Tek Fazlı AC/DC Frekans Dönüşüm Prensibi

Tamamlanabilecek deneysel projeler şunlardır: (1) SPWM dalga oluşum süreci; (2) Farklı yükler (direnç, endüktans ve motor) altında AC/DC frekans dönüşüm devrelerinin çalışma koşulları ve dalga formları ve çalışma frekansının devre çalışma dalga formu üzerindeki etkisi; (3) IGBT tüplü entegre sürücü çipinin çalışma karakteristikleri.

10) GLPE-17 Çift Kapalı Döngü H-Köprü DC/DC Dönüşümlü DC Hız Düzenleme Sistemi

Tamamlanabilecek deneysel projeler şunlardır: (1) Tam Köprü DC/DC Dönüşüm Devre Deneyi; (2) Çift Kapalı Döngü Tersinir DC Darbe Genişliği Hız Düzenleme Deneyi.

11) GLPE-30 Tek Fazlı AC Doğrama Kontrol Gerilim Regülasyonu ve Yumuşak Anahtarlama Teknolojisi

Tek fazlı AC Doğrama Kontrol Gerilim Regülasyonu devresi, bir ana devre ve bir kontrol devresinden oluşur. Kontrol devresinin ana bağlantıları şunlardır: darbe genişlik modülasyonlu PWM devresi, gerilim ve akım algılama ünitesi, sürücü devresi vb.

12) GLPE-31 Tek Uçlu Flyback Anahtarlamalı Güç Kaynağı

Giriş AC gerilim aralığı 50V~200V olup, çıkış sırasıyla +5V/5A; +12V/1A; -12V/1A olmak üzere üç set DC güç kaynağıdır. Giriş AC gerilimi ve DC çıkış yükü değiştiğinde çıkış gerilim değişim oranı %0,3'ten azdır.

13) GLPE-32 Tek Uçlu İleri Anahtarlamalı Güç Kaynağı

MOSFET güç alan etkili tüpünü doğrudan çalıştırabilen, PWM denetleyicisi olarak özel bir entegre devre kullanır.

14) YB10 AC dijital voltmetre

Üç adet AC voltmetre: iletişim arayüzlü, çok hızlı otomatik aralıklı, endüstriyel sınıf kabin 48 mm*96 mm, doğruluk: 0,5 seviye, aralık: 0-500 V.

15) YB11 AC dijital ampermetre

Üç adet AC ampermetre: iletişim arayüzlü, çok hızlı otomatik aralıklı, endüstriyel sınıf kabin 48 mm*96 mm, doğruluk: 0,5 seviye, aralık: 0-5 A.

4. Motor kılavuz rayı ve motor teknik açıklaması

1) DJ02 DC şönt motor: PN=185W, nN=1600r/dk, IN=1,1A, UN=220V

2) DJ03 DC jeneratör: PN=185W, nN=1600r/dk, IN=1,1A, UN=220V

3) DJ11 üç fazlı tel sargılı asenkron motor: PN=100W, IN=0,6A, nN=1400r/dk, UN=220, Y bağlantı

4) DJ01 motor kılavuz rayı, fotoelektrik kodlayıcı ve takometre

5. GLPJ-01 deney teli

Deneysel bağlantı teli, saç teli kadar ince 128 tel halinde çekilmiş oksijensiz bakır telden oluşan, yumuşak dokulu, son derece güvenilir, tamamen kapalı, fişli tipte bir teldir ve kılıfı kalın tel çapı ve sertleşmeyi önleyici kimyasallardan yapılmıştır. Fiş masif bakırdan yapılmıştır.
