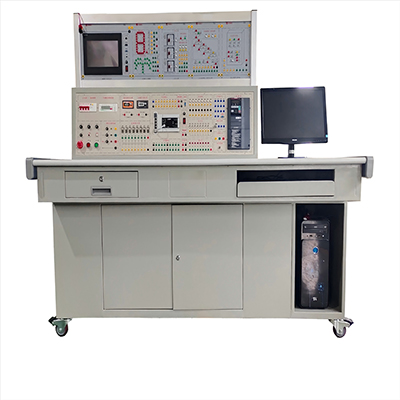

GLPLC-1 Programlanabilir Mantık Denetleyicisi Eğitim Platformu

Ⅰ.Ekipman Tanıtımı

Bu Programlanabilir Mantık Denetleyicisi Eğitim Platformu, PLC, programlama yazılımı ve MCGS endüstriyel kontrol yapılandırma yazılımını entegre ederek eksiksiz bir öğretim ve deney sistemi oluşturur. Öğrenciler, bu deney platformu aracılığıyla temel PLC talimatlarını sezgisel olarak uygulayabilir ve PLC'nin çalışma prensibini derinlemesine anlayabilirler. Bu ekipman ayrıca, öğrencilerin teorik bilgileri pratik işlemlerle birleştirmelerine yardımcı olmak için trafik ışığı kontrolü, tam otomatik çamaşır makinesi kontrolü vb. gibi PLC'nin birçok pratik uygulama senaryosunu simüle edebilir.

Ⅱ.Ekipman Özellikleri

1. Güçlü güvenilirlik ve esneklik

Aşırı gerilim koruma devresiyle donatılmıştır. Güç kaynağı gerilimi, ana makinenin dayanabileceği aralığı aştığında, otomatik olarak alarm verir ve güç kaynağını keser, böylece ana makine aşırı güç kaynağı geriliminden zarar görmez. Ayrıca, kişisel güvenliği tam olarak sağlamak için akım tipi bir kaçak akım koruyucusu da mevcuttur. Öğrenciler, esnek ve kullanışlı olan paneldeki kaynakları deney yapmak için tam olarak kullanabilirler.

2. Güçlü Sezgisellik

Panel düzeni makul, çizgiler net ve gerekli metin talimatları tahtaya basılmış. Öğrenciler tüm deneyleri talimatsız tamamlayabilirler. Doğru kablolama ve doğru programlama sağlandığı takdirde, dikkatli bir işlemle, program yürütme süreci ve sonuçları canlı ve sezgisel bir şekilde görüntülenebilir ve böylece programlamanın doğruluğu teyit edilebilir.

3. Genişletilmiş Deney Platformu

Bu Programlanabilir Mantık Denetleyicisi Eğitim Platformu, deneysel fonksiyonları daha da genişleten genişletilebilir bir alana sahiptir.

4. Konfigürasyon Çubuk Grafik Öğretimi

MCGS endüstriyel kontrol konfigürasyon yazılımı kullanılarak, tüm deneyler dinamik deney takibi öğretimi için sezgisel, dinamik ve etkili konfigürasyon çubuk grafiklerine dönüştürülmüştür.

5. Güçlü güvenilirlik ve esneklik: Güvenilir deneyler ve esnek yükseltmelerin avantajlarıyla birlikte askılı bir yapı ve modüler bir tasarıma sahiptir.

6. Aşırı gerilim koruma teknolojisi

Güç kaynağı sistemi arızasından kaynaklanan ekipman PLC'sinin hasar görmesini önlemek için hızlı voltaj algılama devresi kullanır.

7. Özel deney kabloları kullanın: Güçlü elektriği zayıf elektrikten ayırın ve güvenli, güvenilir ve elektrik çarpmasını önleyen farklı deneysel bağlantı kabloları ve priz yapıları kullanın.

Ⅲ.Teknik performans ve parametreler

1. Çalışma güç kaynağı: tek fazlı üç telli, 220V±%10 50Hz

2. Cihaz kapasitesi:<0,5KVA

3. Çalışma ortamı: -10-55℃

4. Bağıl nem: <%85 (25℃)

5. Güç izleme sistemi yapılandırması:

①4 kanallı analog giriş (0-3V);

②4 kanallı dijital giriş (optik kuplör izolasyonu);

③3 kanallı röle çıkışı (220V, 1A);

④2 yollu DA çıkışı (0-3V);

⑤Standart Ethernet arayüzü ile (çalışma durumunu gösteren LED ile);

⑥RS485 arayüzü, CAN arayüzü (özel izolasyon modülü) ile;

⑦4 haneli dijital tüp ekran;

⑧ARM simülasyonu ve indirme portu ile;

⑨USB2.0 arayüzü (RS232 arayüzü);

6. Seri port protokolüne dayalı kablosuz modüle bağlanır, modül değiştirilebilir (antenli, endüstriyel sınıf);

7. Ana Bilgisayar Ethernet izleme programı.

IV. Ekipman Yapılandırması

1. Programlanabilir mantık denetleyicisi (1214C transistör)

2. MCGS 7 inç dokunmatik ekran (TPC-7062KX)

3. İnvertör (V20-0,37 kW)

4. PLC temel talimat programlama alıştırma modülü

5. Trafik sinyal lambası PLC otomatik kontrol deney modülü

6. Tam otomatik çamaşır makinesi PLC otomatik kontrol deney modülü

7. LED PLC otomatik kontrol deney modülü

8. Üç katlı asansörler için PLC otomatik kontrol deney modülü

9. Sanatsal renkli ışıklar için PLC otomatik kontrol deney modülü

10. Yıldız köşe başlatma için PLC otomatik kontrol deneyi

11. İnsansız otomat için PLC otomatik kontrol deneyi

12. Motor otomatik kontrol gösteri panosu

13. Su kulesi otomatik su temini deneyi

14. Otomatik besleme ve yükleme deneyi

15. Röle kontrol deneyi

16. Telesekreter kontrol deneyi

17. Motor kılavuz rayı, optik kodlayıcı hız ölçüm sistemi ve dijital Takometre

18. Eğitim teli

19. Eğitim kılavuzu

20. Özel programlama kablosu

21. AC güç kablosu

22. Güç modülü (güvenlik koruma modülü ile)

V. Deneysel İçerik

1. 1200PLC Tanıma ve Alıştırma Deneyi

2. Trafik Sinyal Lambası PLC Otomatik Kontrol Deneyi

3. Tam Otomatik Çamaşır Makinesi PLC Otomatik Kontrol Deneyi

4. LED PLC Otomatik Kontrol Deneyi

5. Üç Katlı Asansörün PLC Otomatik Kontrol Deneyi

6. Sanatsal Renkli Fenerlerin PLC Otomatik Kontrol Deneyi

7. Motor Otomatik Kontrol Gösterim Panosu

8. Yıldız Açılı Başlatmanın PLC Otomatik Kontrol Deneyi

9. İnsansız Otomatın PLC Otomatik Kontrol Deneyi

10. Su Kulesi Otomatik Su Temini Deneyi

11. Otomatik Besleme ve Yükleme Deneyi

12. Röle Kontrol Deneyi

13. Cevap Makinesi Kontrol Deneyi

14. Programlanabilir Kontrolörün Temel Talimat Programlama Alıştırması

15. Konfigürasyon Çubuk Grafik Deneyi Öğretimi

16. RS485 Haberleşme Modülünün Tasarımı ve Uygulaması

17. PLC, Dokunmatik Ekran ve İnvertör Tabanlı İleri ve Geri Kontrol Deneyi

18. 1200PLC Tabanlı Ethernet Ağ Kontrol Deneyi

19. PLC ve dokunmatik ekran Ethernet tabanlı iletişim deneyi

20. PLC, dokunmatik ekran ve invertör tabanlı hız düzenleme deneyi

21. İnvertörün fonksiyon parametre ayarı ve çalışması

22. İnvertörün alarm ve koruma fonksiyonu

23. Harici terminal jog kontrolü

24. İnvertör, motoru ileri ve geri kontrol eder

25. Çoklu hız seçimi frekans dönüşümlü hız düzenlemesi

26. PLC, invertör harici terminalinin motor ileri ve geri kontrolünü sağlar
