Mekanik Ekipman Montaj ve Kontrol Teknolojisi Eğitim Ekipmanları

Ⅰ.Ürün Genel Bakışı

GLMTTK-3 Mekanik Ekipman Montajı ve Kontrol Teknolojisi Eğitim Ekipmanları, "Meslek Yüksekokulları Mesleki Öğretim Standartları" ve endüstri standartları temel alınarak, "Makine İmalat ve Otomasyon", "Elektromekanik Ekipman Montajı ve Bakımı", "Mekanik Montaj", "Mekanik Ekipman Montajı ve Otomatik Kontrol", "Mühendislik Makineleri Uygulama ve Bakımı" ve diğer bölümlerin ihtiyaçları göz önünde bulundurularak geliştirilmiştir. Proje eğitimi kapsamında öğrencilere temel olarak montaj ve parça çizimlerini okuma, mekanik parçaların montajı ve ayarı, elektrik kontrol devrelerinin tasarımı ve bakımı, frekans konvertörleri, servo motorlar ve sürücüler, step motorlar ve sürücüler uygulamaları, PLC kontrol programı yazma ve hata ayıklama becerileri kazandırılmaktadır. Mekanik ekipman montajı ve tüm makine işletimi ile diğer mesleki beceriler, öğrencilerin mekanik ekipman, elektromekanik ekipman işletmeleri ve ilgili endüstrilerde ön saflarda proses montajı ve uygulaması, elektromekanik ekipman montajı, devreye alma ve bakımı, mekanik ekipman elektrik kontrolü, mekanik işleme kalite analizi ve kontrolü vb. konulardaki becerilerini geliştirir.

Ⅱ.Fonksiyonel özellikler

1. Yüksek simülasyon seviyesi: Cihaz, gerçek CNC delme presleriyle parça işlemeyi simüle edebilir. Besleme sistemi, konumlandırma sistemi, damgalama sistemi ve soğuk damgalama kalıbının birleşik çalışması sayesinde, kalınlığı 5 mm'den az olan alüminyum levhaları hassas bir şekilde işleyebilir. Programlama tamamlandıktan sonra, parçalar otomatik olarak işlenebilir; bu da endüstriyel tesisin gerçek operasyonuna yakındır.

2. Güçlü pratiklik: Çeşitli pratik çalışma görevleri, ana hat olarak mesleki uygulama faaliyetleri ile ilgili meslek standartlarına, endüstri standartlarına ve iş gereksinimlerine göre belirlenir ve "yaparak öğrenme" yoluyla öğrencilerin uygulamalı becerileri ve çalışma yetenekleri gerçek anlamda geliştirilir.

3. Modüler tasarım: Çeşitli mekanik bileşenlerden oluşur. Her bir bileşen bağımsız bir modül olarak eğitilebileceği gibi, her bir bileşenin kapsamlı bir mekanik sistem halinde birleştirilmesiyle de eğitilebilir.

4. Güçlü Kapsamlılık: Cihaz, mekanik ekipman montajı ve ayarı, elektrik tasarımı ve hat bağlantısı, PLC ve dokunmatik ekran programlama, elektromekanik bağlantı ayarı, montaj hassasiyeti tespiti vb. gibi tipik iş görevlerini tamamlayarak pratik eğitim, mühendislik eğitimi ve profesyonel yarışmaların ihtiyaçlarını karşılayabilir.

Ⅲ.Teknik Performans

1. Güç kaynağı: üç fazlı dört telli (veya üç fazlı beş telli) ~380V±10% 50Hz

2. GLMTTK-3 mekanik ekipman kurulum ve kontrol teknolojisi eğitim ekipmanı kapasitesi:<2,0 kVA

3. Boyutlar:

Eğitim masası 1380 mm*680 mm*1400 mm

Elektrik kontrol kabini 780 mm*580 mm*1780 mm

Ameliyat masası 850 mm*680 mm*1450 mm

Bilgisayar masası 550 mm*580 mm*1000 mm

4. Güvenlik koruması: Akım kaçak korumasına sahiptir ve güvenlik standartlarını karşılar.

Ⅵ. Sistem yapısı ve işlevi

GLMTTK-3 mekanik ekipman ayarlama ve kontrol teknolojisi eğitim cihazı, işlenmiş malzemenin gereksinimlere göre çoklu kalıp hassas soğuk damgalanmasını otomatik olarak tamamlar; işlenmiş malzemenin (alüminyum levha) beslenmesini ve konumlandırılmasını tamamlamak için servo motoru kontrol etmek üzere elektrik kontrol panosundaki PLC aracılığıyla iki boyutlu besleme bileşenini kontrol eder; taret bileşenindeki birden fazla kalıbın operasyon gereksinimlerine göre değiştirilmesini tamamlar ve konumlandırma sistemi aracılığıyla tareti doğru bir şekilde konumlandırır; malzeme üzerinde hassas damgalama yapmak için damgalama sistemini ve soğuk damgalama kalıbının birleşik hareketini kullanır.

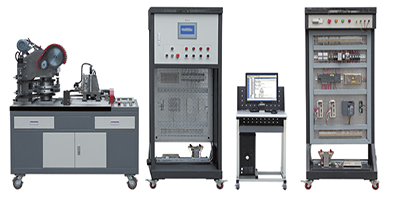

Bu cihaz temel olarak bir eğitim masası, bir elektrik kontrol kabini (güç kontrol modülü, programlanabilir kontrol modülü, frekans dönüştürücü modülü, dokunmatik ekran modülü, step motor sürücü modülü, servo motor sürücü modülü vb. dahil), bir güç kaynağı (üç fazlı AC motor, step motor, AC servo motor vb. dahil), bir mekanik şanzıman mekanizması, iki boyutlu besleme bileşeni (çapraz kızak), bir taret bileşeni, bir kalıp, mekanik delme mekanizması, ayar aletleri, genel ölçüm aletleri, bir ameliyat masası, bir profil bilgisayar masası vb.'den oluşmaktadır.

V. Eğitim Projeleri

1. Mekanik çizim tanıma ve montaj süreci yazımı

Alt montaj çizimi ve genel montaj çizimi doğrultusunda, mekanik ekipmanın çalışma prensibini, montaj ilişkisini ve teknik gereksinimlerini anlayıp montaj sürecini yazmak.

2. İki boyutlu besleme mekanizmasının montajı ve ayarlanması

Alt montaj çizimine, genel montaj çizimine ve mekanik ekipmanın işlevsel gereksinimlerine göre ve doğru montaj süreci gerekliliklerine uygun olarak, iki boyutlu besleme mekanizmasının montajını ve ayarını tamamlayın.

3. Taret presleme mekanizmasının montajı ve ayarlanması

Alt montaj çizimine, genel montaj çizimine ve mekanik ekipmanın işlevsel gereksinimlerine göre ve doğru montaj süreci gerekliliklerine uygun olarak, taret presleme mekanizmasının montajını ve ayarını tamamlayın.

4. Kalıpların montajı ve ayarlanması

Alt montaj çizimine, genel montaj çizimine ve mekanik ekipmanın işlevsel gereksinimlerine göre ve doğru montaj süreci gerekliliklerine uygun olarak, presleme kalıplarının montajını ve ayarını tamamlayın.

5. Tipik aktarma mekanizmalarının montajı ve ayarlanması

Alt montaj çizimine, genel montaj çizimine ve mekanik ekipmanın fonksiyonel gerekliliklerine göre ve doğru montaj süreci gerekliliklerine uygun olarak, zincir tahriki, kayış tahriki, dişliler vb. gibi tipik aktarma mekanizmalarının montajını ve ayarını tamamlayın.

6. Elektrik tesisatı ve devre bağlantısı

Elektrik çizimlerine ve fonksiyonel gerekliliklerine göre, mekanik ekipmanın elektrik kontrol sisteminin cihaz montajını ve devre bağlantısını tamamlayın.

7. Step motor parametre ayarı ve kontrolü

Step motor kılavuzuyla birlikte, step motorun adım açısı ve akım parametre ayarlarını tamamlayın ve PLC kontrol programını yazın.

8. Servo motor parametre ayarı ve kontrolü

Servo motor kılavuzuyla birlikte, servo motorun temel parametre ayarlarını tamamlayın ve servo motoru hassas bir şekilde kontrol etmek için PLC programını yazın.

9. Frekans konvertörü parametre ayarı ve kontrolü

Frekans konvertörü kılavuzuyla birlikte, frekans konvertörünün ana parametre ayarlarını tamamlayın ve AC motorda çok kademeli hız kontrolü gerçekleştirmek için PLC programını yazın.

10. PLC ve dokunmatik ekran yazılım tasarımı

Mekanik ekipmanın işlevsel gereksinimlerine göre, her modülün otomatik kontrolünü tamamlamak için PLC ve dokunmatik ekran programlarını yazın ve hata ayıklayın.

11. Mekanik ekipmanın hata ayıklama, çalıştırma ve deneme işlemleri

Belirtilen çalışma gereksinimlerini ve teknik gereklilikleri karşılamak için mekanik ekipmanın hata ayıklamasını yapın ve çalıştırın ve mekanik ekipmanın deneme işlemlerini gerçekleştirin.
