GL3000 Sensör kapsamlı deneysel platform

Ⅰ.Ürün Genel Bakışı

GL3000 sensör kapsamlı deney platformu, şirketimizin farklı kategori ve seviyelerdeki profesyonel ihtiyaçları karşılamak üzere sensör teknolojisi öğretimi deney cihazları alanında uzun yıllara dayanan üretim deneyimine dayanarak piyasaya sürülen modüler bir yeni üründür.

GL3000 sensör kapsamlı deney platformu, ağırlıklı olarak büyük ve teknik kolejler tarafından sunulan "sensör prensibi", "otomatik algılama teknolojisi", "elektriksel olmayan niceliklerin elektriksel ölçüm teknolojisi", "endüstriyel otomasyon enstrümantasyonu ve kontrolü" ve "mekanik niceliklerin elektriksel ölçümü" gibi derslerin deneysel öğretimi için kullanılır.

GL3000 sensör kapsamlı deney platformunda kullanılan sensörlerin çoğu endüstriyel yapılardan oluşmaktadır. Bu, öğrencilerin kitap bilgilerini pekiştirmeleri ve deney sürecinde sinyal alma, dönüştürme ve analiz yoluyla öğrencilerin temel çalışma becerilerini ve bilimsel ve teknolojik bir çalışan olarak uygulamalı yeteneklerini geliştirmeleri için uygundur.

Ⅱ.Ürün Bileşimi

1. Deneysel Platform Bileşimi

GL3000 sensörünün kapsamlı deney platformu sekiz parçadan oluşur: ana şasi, üç kaynak (titreşim kaynağı, sıcaklık kaynağı, dönüş kaynağı), sensör ve ilgili deney şablonu, veri toplama kartı ve işleme yazılımı ve deney masası.

2. Ana şasi parçası

Sekiz çeşit son derece kararlı DC regüleli güç kaynağı sağlar: ±15V, +5V, ±2V~±10V ayarlanabilir, +2V~+24V ayarlanabilir; ana kontrol paneli ayrıca voltaj, frekans ve hız gösterge göstergeleriyle donatılmıştır. Ses sinyali kaynağı (ses osilatörü) 1KHz~10KHz (ayarlanabilir); düşük frekanslı sinyal kaynağı 1Hz~30Hz (ayarlanabilir); hava basıncı kaynağı 0-20kPa ayarlanabilir, yüksek hassasiyetli sıcaklık ayar cihazı (kontrol sıcaklığı doğruluğu ±0,5℃); RS232 bilgisayar seri arayüzü; akış ölçer, ampermetre, aydınlatma ölçer.

3. Üç Kaynaklı Jeneratör

1 Hz-30 Hz titreşim kaynağı (ayarlanabilir); 0-2400 rpm dönüş kaynağı (ayarlanabilir); 150°C'den düşük ısıtma kaynağı (ayarlanabilir) ile donatılmıştır.

4. Sensör: Ayrıntılar için aşağıdaki tabloya bakın.

5. Deneysel modül parçası: Ayrıntılar için aşağıdaki tabloya bakın.

6. Veri toplama kartı ve işleme yazılımı

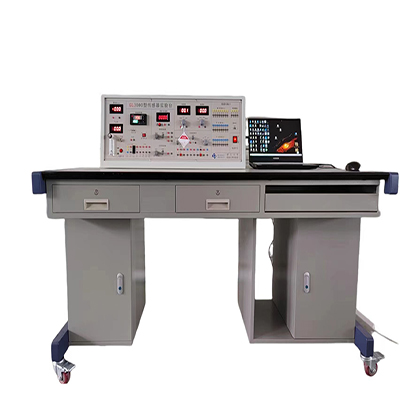

7. Deney masası: Özel deney masasının boyutları 1600×800×750 mm'dir ve deney masasında bir ekran veya osiloskop bulunmaktadır. Deney masasının iki özel kabini, deney şablonunu, bilgisayar ana bilgisayarını ve klavyeyi yerleştirmek için kullanılabilir.

8. Multimedya 3D animasyon gösterim yazılımı:

Not: * ile işaretli olanlar isteğe bağlıdır.

Ⅲ.Ürün özellikleri

1. Sensör kapsamlı deney masasının yapısı, endüstriyel algılama sensörünün yapısına benzemektedir. Sensör, nitel ve nicel analizi belirli bir doğruluk derecesiyle birleştirerek bilgisayarlı deneysel karakteristik analizi için daha kullanışlıdır.

2. Cihaz, sıcaklık kaynağı, gaz kaynağı, titreşim kaynağı ve dönme kaynağı ile donatılmıştır. Sensör, kolay kullanım ve yönetim için ilgili deney şablonlarıyla donatılmıştır. Deney tamamlandıktan sonra, sırasıyla deney masasının kabinine ve sensör kutusuna yerleştirilebilir. Öğretim ihtiyaçlarına göre geliştirilmiş sensörler ve şablonları eklenebilir veya özel sensör şablonları oluşturulabilir.

3. Öğrencilerin ders tasarımları, mezuniyet tasarımları ve bazı geliştirme deneyleri için çeşitli kamu kaynakları da kullanılabilir; güç kaynağı ve sinyal kaynağı, öğrencilerin hatalı kullanımdan sonra ekipmana kolayca zarar vermesini önlemek ve öğrencilerin güvenliğini sağlamak için koruma devreleriyle donatılmıştır.

IV. Dirençli gerinim sensörü, dirençsel gerinim test şablonu: 0-500 g aralığı doğruluk ±%0,5 (tek kol, yarım köprü kablolamayı isteğe göre değiştirebilir)

2. Dağınık silikon basınç sensörü, basınç sensörü test şablonu: 4-20 kPa aralığı doğruluk ±%1

3. Diferansiyel transformatör, diferansiyel transformatör test şablonu: ±4 mm ±%2

4. Kapasitif sensör, kapasitif sensör test şablonu: ±2,5 mm ±%3

5. Hall deplasman sensörü, Hall sensörü test şablonu: ±1 mm ±%3

6. Hall hız sensörü: 2400 rpm ±%0,5

7. Manyetoelektrik sensör: 2400 rpm ±%0,1

8. Piezoelektrik sensör/piezoelektrik sensör test şablonu

9. Eddy akımı deplasman sensörü, eddy akımı Deplasman test şablonu: 1 mm ±%2

10. Fiber optik deplasman sensörü, fiber optik deplasman test şablonu: 1 mm ±%5

11. Fotoelektrik hız sensörü: 2400 rpm ±%0,5

12. Sıcaklık sensörü deney şablonu/sıcaklık sensörü deneyi: Normal sıcaklık -120℃ ±%3

13. Pt100 platin direnç: Normal sıcaklık -120℃ ±%3 üç telli sistem

Ⅴ.Deneysel projeler

1. Metal folyo gerinim ölçer tek kollu köprü performans deneyi

2. Metal folyo gerinim ölçer yarım köprü performans deneyi

3. Metal folyo gerinim ölçer tam köprü performans deneyi

4. Metal folyo gerinim ölçer tek kollu, yarım köprü, tam köprü performans karşılaştırma deneyi

5. Metal folyo gerinim ölçer sıcaklık etkisi deneyi

6. DC tam köprü uygulaması - elektronik terazi deneyi

7. AC tam köprü uygulaması - titreşim ölçüm deneyi

8. Dağınık silikon piezorezistif basınç sensörünün basınç ölçüm deneyi

9. Diferansiyel transformatör performans deneyi

10. Uyarma frekansının diferansiyel transformatör karakteristikleri üzerindeki etkisi

11. Diferansiyel transformatörün sıfır noktası artık gerilim kompanzasyonu deneyi

12. Diferansiyel transformatör uygulaması - titreşim ölçüm deneyi

13. Kapasitif sensörün deplasman karakteristikleri üzerine deney

14. Kapasitif sensörün dinamik karakteristikleri üzerine deney

15. DC altında Hall sensörünün deplasman karakteristikleri üzerine deney uyarma

16. AC uyarma altında Hall sensörünün yer değiştirme karakteristikleri üzerine deney

17. Hall hızı ölçümü üzerine deney

18. Manyetoelektrik hız sensörünün hız ölçümü üzerine deney

19. Piezoelektrik sensörün titreşim ölçümü üzerine deney

20. Eddy akımı sensörünün yer değiştirme karakteristikleri üzerine deney

21. Ölçülecek nesnenin malzemesinin eddy akımı sensörünün özellikleri üzerindeki etkisi üzerine deney

22. Ölçülecek nesnenin yüzeyi üzerine deney

23. Hacim boyutunun eddy akımı sensörünün özellikleri üzerindeki etkisi üzerine deney

24. Eddy akımı sensörü ile dönüş hızının ölçülmesi üzerine deney*

25. Optik fiber sensörün yer değiştirme karakteristikleri üzerine deney

26. Optik fiber sensör ile titreşimin ölçülmesi üzerine deney

27. Fotoelektrik dönüş hızı sensörü ile dönüş hızı ölçümü üzerine deney

28. Fotoelektrik sensör ile dönüş hızının ölçülmesi için diğer çözümler*

29. Entegre sıcaklık sensörünün sıcaklık karakteristikleri üzerine deney

30. Sıcaklık karakteristikleri üzerine deney Platin Direnç

31. Bakır Direncin Sıcaklık Karakteristikleri Üzerine Deney*

32. K Tipi Termokupl ile Sıcaklık Ölçümü Deneyi

33. E Tipi Termokupl ile Sıcaklık Ölçümü Deneyi

34. J Tipi Termokupl ile Sıcaklık Ölçümü Deneyi*

35. Termokupl Soğuk Uç Sıcaklık Kompanzasyon Deneyi*

36. Alkole Duyarlı Gaz Sensörünün Prensip Deneyi

37. Nem Sensörü Deneyi

38. Veri Toplama Sistemi Deneyi (Statik Örnek)

39. Veri Toplama Sistemi Deneyi (Dinamik Örnek)

40. Fotodirenç Deneyi

41. Fotodiyot Karakteristik Deneyi

42. Fototransistör Karakteristik Deneyi

43. Fotoelektrik Anahtar Deneyi

44. Kızılötesi Fotoelektrik Anahtar

45. Fotosel Aydınlatma Karakteristik Deneyi

46. Ek Deney - Faz Kaydırıcı Deneyi

47. Ek Deney - Faz Duyarlı Dedektör Deneyi

Not: * ile işaretli deneyler, öğrencilerin kendileri tarafından

Senkron PC versiyonu:
