Analog devre deney kutusu【 GLMD-1】

GLMD-1 Analog devre deney kutusu, kolej ve üniversitelerde "Analog Elektronik Teknolojisi" deneysel öğretimi ve deneysel öğretim müfredatının gereksinimlerini karşılayabilen bir anakart artı modül yapısını benimser.

Soru Gönder

Tanım

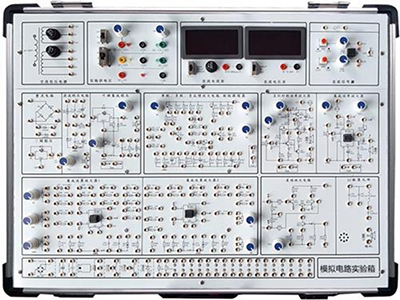

GLMD-1 Analog devre deney kutusu

Ⅰ. Teknik Göstergeler

1. Bu analog devre deney kutusu, kolej ve üniversitelerde "Analog Elektronik Teknolojisi"nin deneysel öğretim taslağını ve deneysel öğretim gereksinimlerini tamamlayabilen bir anakart ve modül yapısına sahiptir;

2. DDS fonksiyon sinyal kaynağı: sinüs dalgası (0-100KHZ), kare dalga ve üçgen dalga (0-50KHZ), müzik sinyali; voltaj Vpp: 0-10V;

3. Analog modül film paneli, işaretli devre şeması;

4. Regüle edilmiş sabit güç kaynağı: +12V (1A), -12V (1A), +5V (2A);

5. 2 ayarlanabilir güç kaynağı: -5V ila +5V ayarlanabilir;

6. Standart bağımsız geliştirme alanı, çeşitli devreler tasarlayabilir ve geliştirebilir;

7. Standart Modüller

① Transistörlü yükselteç devre modülü: komple tek kademeli yükselteç devresi, iki kademeli yükselteç devresi, negatif geri beslemeli yükselteç devresi, emitör izleyici deneyi; bias, geri besleme, yük ayarlanabilir;

② Diferansiyel yükselteç modülü: komple çift uçlu diferansiyel mod yükselteç, tek uçlu diferansiyel mod yükselteç, çift uçlu ortak mod bastırma deneyi; sıfır ayarlanabilir;

③ İşlemsel yükselteç modülü: komple orantılı toplama, kalkülüs devresi, gerilim karşılaştırması, aktif alçak geçiren yüksek geçiren bant durdurucu filtre deneyi; entegre güç yükselteci deneyi;

④ Dalga formu dönüşüm modülü: kare dalga, görev döngüsü, ayarlanabilir dikdörtgen dalga, üçgen dalga, testere dişi dalga üretim deneyi; entegre devre RC sinüs dalga osilatörü, RC sinüs dalga osilatörü, LC osilatörü ve frekans seçimli yükselteç deneyi; kare dalga üçgen dalga dönüşüm devresi, gerilim akım dönüşüm devresi, gerilim frekans dönüşüm devresi deneyi;

⑤ Güç amplifikatörü ve voltaj regülatörü modülü: doğrultucu filtre, entegre voltaj regülatörü, seri paralel voltaj regülatörü, tamamlayıcı simetrik güç amplifikatörü;

⑥ Sinyal kaynağı, voltaj dönüştürme ve zayıflatma modülü: deney için gerekli çeşitli sinyalleri üretir, değişken DC voltajı üretir ve AC sinyalini zayıflatır;

Ⅱ. Analog Devre Deney Kutusunun Deneysel İçeriği

1. Tek Kademeli Amplifikatör Devresi

2. İki Kademeli Amplifikatör Devresi

3. Negatif Geri Beslemeli Amplifikatör Devresi

4. Emitör Takipçisi

5. Diferansiyel Amplifikatör Devresi

6. Oransal Toplama Devresi

7. İntegral ve Diferansiyel Devre

8. Dalga Formu Üretim Devresi

9. Aktif Filtre

10. Gerilim Karşılaştırıcı

11. Entegre Devre RC Sinüs Dalga Osilatörü
