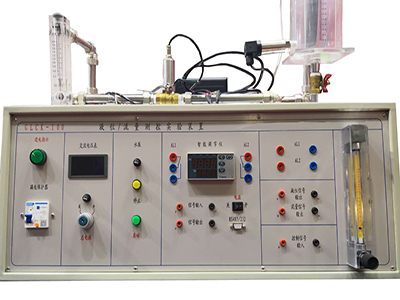

GLCK-100 Sıvı Seviyesi/Akış Ölçümü ve Kontrol Deneysel Ekipmanı

I. Ekipman Tanıtımı

Bu sıvı seviyesi/akış ölçümü ve kontrol deney ekipmanının önemli yapısal özellikleri küçük, kompakt, şık ve güvenlidir. Ekipman, kapalı devre PID ayarlı sıvı seviyesi kontrol sistemi veya akış ve sıvı seviyesi (tek hacim) (çift hacim) için PID ayarlı akış kontrol sistemi oluşturabilir ve akıllı regülatörün iletişim portu aracılığıyla ana bilgisayarla iletişim kurabilir. Kontrol parametreleri akıllı kontrol cihazında ve ana bilgisayarda ayarlanabilir. Ana bilgisayar yazılımı, çevrimiçi algılama, kontrol, parametre değişikliği, veri depolama ve analizi, gerçek zamanlı eğri ve geçmiş eğri görüntüleme ve yazdırma işlemlerini gerçekleştirmek için MCGS endüstriyel kontrol yapılandırma yazılımını kullanır. Bu ekipman, birden fazla güvenlik korumasına sahiptir ve deneyleri programlamak için tek çipli mikrobilgisayar erişimi sağlayan IEC standart sinyalleri ve ilgili test noktaları sağlar.

Bu sıvı seviyesi/akış ölçümü ve kontrol deney ekipmanı, endüstriyel sınıf sensörler ve IEC standart sinyal çıkışları kullanır. Ölçüm ve kontrol, otomasyon, bilgisayar, elektromekanik kontrol, bilgi mühendisliği, mekatronik ve diğer ana dallar için uygundur. Bu ekipman deney masasına yerleştirilir ve deneyleri bağımsız olarak çalıştırabilir veya ana bilgisayara bağlanabilir.

Ⅱ. Temel konfigürasyon

1. Mikro türbin debimetre 1

2. Sıvı seviye basınç sensörü 2

3. Akıllı endüstriyel regülatör 1

4. RS485/RS232 dönüştürücü 1

5. Su pompası kontrol modülü 1

6. Mikro pleksiglas deneysel su tankı 1

7. Orta boy paslanmaz çelik su depolama tankı 1

8. Manuel vana 5

9. Mikro su pompası 1

10. Kontrolör 1

11. OLED beşi bir arada sayaç 1

12. Su işareti 1

13. Deneysel yazılım CD'si 1 set

Ⅲ. Teknik göstergeler

1. Güç kaynağı: AC220V±%10 50HZ±%5 1A, iyi topraklama ile

Tüm borular paslanmaz çelikten yapılmıştır ve iç inç ısı yalıtım film işlemine tabi tutulmuştur. Tüm boru bağlantıları paslanmaz çelik nikel kaplama malzemeden üretilmiştir. 20 yıl kullanım ömrü boyunca paslanmaz ve deforme olmaz.

2. Cihaz giriş ve çıkış sinyalleri IEC standartlarına uygundur

3. Sıvı seviye vericisi Aralık: 0-30 cm (akıllı cihaz parametresi DIH=30)

Çıkış sinyali: 4-20 mADC iki kablolu DC24V Doğruluk: 0,5 seviye

4. Türbin debimetresi Aralık: 0-300 L/dak (akıllı cihaz parametresi DIH=300) Çıkış sinyali: darbe çıkışı Doğruluk seviyesi 1

5. Frekans/akım vericisi Çıkış sinyali: 4-20 mADC

6. Endüstriyel yapay zeka regülatörü Doğruluk: 0,5 seviye

7. Boyutlar:

Deneysel kontrol kutusu boyutu: 500 mm (uzunluk) × 400 mm (genişlik) × 1200 mm (yükseklik)

8. Ağırlık: yaklaşık 15 kg

IV.  Deneysel içerik

1. Basınç vericilerinin anlaşılması ve kullanımı

2. Tek hacimli su tankı özellikleri Deney

3. Tek hacimli sıvı seviyesi kapalı devre kontrol sistemi deneyi

4. Çift hacimli su deposu kapalı devre kontrol sistemi deneyi

5. Türbin akış vericisi çalışma prensibini anlama deneyi

6. Sıvı seviyesi PID akıllı cihaz kontrol deneyi

7. Sıvı seviyesi PID ana bilgisayar yapılandırma kontrol deneyi

8. Akış PID akıllı cihaz kontrol deneyi

9. Akış PID ana bilgisayar yapılandırma kontrol deneyi

10. Yapılandırma mühendisliği programlama eğitim deneyini gerçekleştirmek için MCGS yapılandırma yazılımını ve deneysel ekipmanı kullanın
