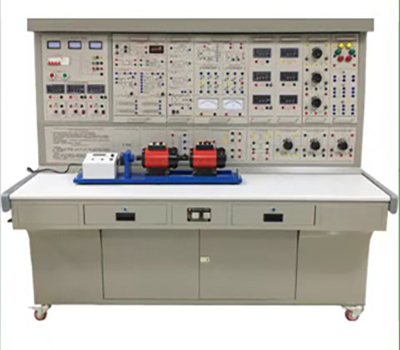

GL-DLDZ-1A güç elektroniği teknolojisi ve motor kontrol deneysel ekipmanları

Ⅰ. Ürün Genel Bakışı

GL-DLDZ-1A güç elektroniği teknolojisi ve motor kontrol deney ekipmanı, "Güç Elektroniği Teknolojisi" (4. baskı) ve "Elektrikli Çekiş Otomatik Kontrol Sistemi" (3. baskı) gibi kolej ve üniversitelerin en son birleşik ders kitaplarının gerekliliklerine dayanmaktadır. Yurt içi ve yurt dışındaki benzer ürünlerin avantajlarını özümsemiş, laboratuvarın mevcut durumunu ve gelişim trendini tam olarak dikkate almış ve özenle geliştirilmiştir. Benzer ürünler arasında makul yapı, eksiksiz işlevler, iyi güvenilirlik ve yüksek maliyet performansı gibi avantajlara sahiptir.

Ⅱ. Ürün Özellikleri

1. Güçlü Kapsamlılık Bu cihaz, Çin'deki çeşitli okullarda güç elektroniği, yarı iletken dönüşümü, AC ve DC hız regülasyonu, AC frekans dönüşümü, motor kontrolü, kontrol teorisi vb. alanlarındaki mevcut deneysel projeleri entegre eder.

2. Güçlü Uyarlanabilirlik Çeşitli okullardaki ilgili derslerin deneysel öğretimini karşılayabilir. Derinlik ve genişlik ihtiyaçlara göre esnek bir şekilde ayarlanabilir. Yaygınlaştırma ve iyileştirme, öğretimin ilerlemesine göre organik olarak birleştirilebilir. Cihaz, değiştirilmesi kolay bir yapı bloğu yapısına sahiptir. Fonksiyonları genişletmeniz veya yeni deneyler geliştirmeniz gerekirse, yalnızca bileşen eklemeniz yeterlidir ve bu bileşenler asla ortadan kalkmaz.

3. Güçlü Bütünlük Özel güç kaynağı, motor ve diğer deneysel bileşenlerden deneysel bağlantı için özel kablolara kadar, destekleyici bileşenlerin performansı ve özellikleri deneyin ihtiyaçlarıyla yakından uyumludur.

4. Güçlü Sezgisellik Her deneysel sarkıt ayrı bir yapıya sahiptir, bileşen paneli şematiktir, çizgiler nettir, her sarkıtın görevleri açıktır ve kullanımı ve bakımı kolaydır.

5. Güçlü Bilimsellik Cihaz küçük bir alan kaplar, deneysel alandan tasarruf sağlar ve altyapı yatırımını azaltır; destekleyici küçük motorlar, küçük ve orta boy motorların özelliklerini ve parametrelerini simüle etmek için özel olarak tasarlanmıştır; küçük motorlar daha az güç tüketir, enerji tasarrufu sağlar ve düşük deneysel gürültüye, temiz ve güzel bir görünüme sahiptir, bu da deney ortamını iyileştirir; deneysel içerik zengindir ve tasarım makuldür. Teorik bilgiyi derinleştirmenin yanı sıra, tasarım deneyleri gerçek uygulamayla da birleştirilebilir.

6. Güçlü Açıklık Kontrol paneli güç kaynağı, üç fazlı bir izolasyon trafosu ile izole edilmiş olup, operatörün güvenliğini sağlamak için gerilim tipi kaçak koruma cihazı ve akım tipi kaçak koruma cihazı ile donatılmıştır; her güç çıkışında izleme ve kısa devre koruma fonksiyonları bulunur ve her ölçüm cihazı, kullanımı güvenli ve güvenilir olan güvenilir bir koruma fonksiyonuna sahiptir; kontrol paneli ayrıca, öğrencilerin deneysel becerilerinin değerlendirilmesi için birleşik bir standart sağlamak üzere bir deney yöneticisi ile donatılmıştır. Tüm ekipman seti, güvenilir bileşenler ve güvenilir prosesler garanti edilerek özenle tasarlandığından, ürün performansı mükemmeldir ve bu da açık laboratuvarlar için koşullar yaratır.

7. Güçlü İlerleme Ekipman, yeni cihaz yüksekliğine odaklanmaktadır. Tristör deneyini koruyarak, yeni cihazların özellikleri, yeni cihazların sürülmesi ve tipik yeni cihaz uygulamaları üzerine çok sayıda modern güç elektroniği teknolojisi deneyi ekler, böylece öğrenciler yeni cihazlar hakkında yeterli bilgi ve anlayışa sahip olabilir ve zamanın hızına ayak uydurabilirler.

III. Ekipman konfigürasyonu

1. DL01 güç kontrol paneli

(1) AC güç kaynağı (tümü aşırı akım koruma önlemleriyle)

AC güç kaynağı sağlayın: DC hız kontrol cihazı üç fazlı AC 200V/3A'dır

AC hız kontrol cihazı üç fazlı AC 240V/3A'dır

(2) Yüksek voltajlı DC güç kaynağı

Uyartım güç kaynağı: 220V (0,5A), çıkış kısa devre korumalı.

(3) Dijital cihazlar

1) AC dijital voltmetre: Üç fazlı güç şebekesinin giriş voltajını, altındaki bant anahtarı aracılığıyla 1,0 seviye hassasiyetle gösterebilir;

2) Bir adet gerçek efektif değerli AC dijital voltmetre: Ölçüm aralığı 0~500V, otomatik aralık değerlendirmesi ve otomatik geçiş, 0,5 seviye hassasiyet, üç buçuk haneli dijital ekran, AC hız düzenleme sistemi için voltaj göstergesi sağlar;

3) Bir adet gerçek efektif değerli AC dijital ampermetre: Ölçüm aralığı 0~5A, otomatik aralık değerlendirmesi ve otomatik geçiş, 0,5 seviye hassasiyet, üç buçuk haneli dijital ekran, aralık aşımı alarmı, göstergesi ve tam güç kesme fonksiyonları ile hız düzenleme sistemi için akım göstergesi sağlar;

4) Bir adet DC dijital voltmetre: 0~300V ölçüm aralığı, üç buçuk haneli dijital ekran, 10MΩ giriş empedansı, 0,5 seviye hassasiyet, tersinir hız regülasyon sistemi için voltaj göstergesi sağlar;

5) Bir adet DC dijital ampermetre: 0~5A ölçüm aralığı, üç buçuk haneli dijital ekran, 0,5 seviye hassasiyet, aralık aşımı alarmı, gösterge, toplam güç kesme fonksiyonları, tersinir hız regülasyon sistemi için akım göstergesi sağlar.

(4) Kişisel güvenlik koruma sistemi

Bir dizi üç fazlı izolasyon transformatörü: Üç fazlı güç kaynağı önce üç fazlı kaçak akım koruyucusundan, ardından anahtar şalterinden ve kontaktörden izolasyon transformatörüne geçer, böylece çıkış güç şebekesinden izole edilir (yüzer topraklama tasarımı), bu da kişisel güvenlikte belirli bir koruyucu rol oynar.

Gerilim tipi kaçak koruma cihazı 1: İzolasyon trafosundan önceki hattaki kaçaklara karşı koruma sağlar, kontrol panelindeki kontaktörü tetikler ve elektrik beslemesini keser.

Gerilim tipi kaçak koruma cihazı 2: Deney sırasında izolasyon trafosundan sonraki hattaki kaçaklara karşı koruma sağlar, alarm sinyali gönderir ve kişisel güvenliği sağlamak için elektrik beslemesini keser.

Akım tipi kaçak koruma cihazı: Kontrol panelinde kaçak olması durumunda, kaçak akım belirli bir değeri aşar ve elektrik beslemesi kesilir.

Deneysel bağlantı kabloları ve prizleri: Kuvvetli ve zayıf akım bağlantı kabloları ve prizleri birbirinden ayrılır ve karıştırılamaz. Kuvvetli akım bağlantı kabloları ve prizleri, güvenli, güvenilir ve elektrik çarpmasını önleyen tamamen kapalı bir işlem kullanır.

(5) Kontrol panelinin diğer özellikleri

Kontrol panelinin ön tarafındaki büyük olukta, deney bileşenlerini asmak için iki paslanmaz çelik boru bulunur. Oluğun alt kısmında 12 damarlı, 10 damarlı, 4 damarlı ve 3 damarlı prizler bulunur. Askılı kutunun güç kaynağı bu prizler tarafından sağlanır. Kontrol panelinin her iki yanında tek fazlı üç kutuplu 220V prizler ve üç fazlı dört kutuplu 380V prizler bulunur. Deney cihazını aydınlatmak için ayrıca 40W'lık bir floresan lamba bulunur.

2. DL02 Deney Masası

Deney masası, çift katmanlı mat yoğun spreyli demir bir yapıdır. Masa tablası, sağlam bir yapıya ve dikdörtgen kapalı bir yapıya sahip, yanmaz, su geçirmez, aşınmaya dayanıklı yüksek yoğunluklu bir levhadır. Güzel ve geniş bir şekle sahiptir. Alet, kolye ve malzemeleri yerleştirmek için iki büyük çekmece ve dolap kapağı ile donatılmıştır. Masa tablası, güç kontrol panelinin montajı için kullanılır ve geniş ve rahat bir çalışma alanı sağlar. Deney masası ayrıca, laboratuvarın düzenine uygun şekilde hareket ettirilip sabitlenebilen dört adet evrensel tekerlek ve dört adet sabit ayar mekanizması ile donatılmıştır.

3. DJQ03-1 paslanmaz çelik motor rayı, optik enkoder hız ölçüm sistemi (Japon Omron 1024 fotoelektrik enkoder) ve dijital takometre

4. DJQ27 üç fazlı ayarlanabilir direnç (grup başına 900Ω×2/0,41A)

5. DL03 tristör ana devresi

Pozitif ve negatif köprüler olmak üzere iki gruba ayrılmış 12 adet 5A/1000V tristör sağlanmıştır. Her tristör bir koruma cihazı ile donatılmıştır. Pozitif ve negatif köprü tristörleri harici sinyallerle (tetik darbe giriş arayüzü ile) tetiklenebilir, bu da tasarım deneyini daha iyi tamamlayabilir; aynalı ±500V hassas 1.0 seviyeli hassas göstergeli DC voltmetre, aynalı ±5A hassas 1.0 seviyeli DC ampermetre, her birinden bir adet ve bir adet düzeltme reaktörü bulunmaktadır.

6. DL04 üç fazlı tristör tetikleme devresi

"DL03" ile birlikte kullanılan üç fazlı tetikleme devresi, güç amplifikatörü devresi vb. sağlanmıştır.

7. DL05 tristör tetikleme devresi deneyi

Tek bağlantı transistör tetikleme devresi, sinüzoidal senkron faz kaydırma tetikleme devresi, testere dişi senkron faz kaydırma tetikleme devresi, tek fazlı AC voltaj regülasyon tetikleme devresi ve Siemens TCA785 tetikleme devresi dahil olmak üzere beş tetikleme devresi sağlar.

8. DL06 Motor Hız Kontrol Deneyi (I)

Şu modülleri içerir: akım geri beslemesi ve aşırı akım koruması (FBC+FA), ayarlayıcı (G), hız dönüştürücü (FBS), ters çevirici (AR), gerilim izolatörü (TVD), regülatör I ve regülatör II. Regülatör I ve II'nin geri besleme dirençleri ve kapasitörleri haricidir (DJK08'den alınmıştır). Deney sırasında, farklı parametrelerin sistem kararlılığı ve tepki süresi üzerindeki etkilerini gözlemlemek için sistem parametreleri esnek bir şekilde değiştirilebilir. Ayrıca, öğrencilerin regülatörün yükseltme ve entegrasyon süresi parametrelerini hız kontrol sisteminin çeşitli parametrelerine (motorun elektromekanik zaman sabiti gibi) dayanarak tasarlamalarına ve aynı zamanda gerçek sonuçları doğrulayarak tasarım deneyini tamamlamalarına olanak tanır.

9. DL07 DC Kıyıcı Deneyi

Xi'an Jiaotong Üniversitesi'nden Profesör Wang Zhaoan ve Profesör Huang Jun tarafından düzenlenen "Güç Elektroniği Teknolojisi" (4. baskı) kitabının ilgili DC kıyıcı içeriğine dayanarak tasarlanmıştır; Bir DC kıyıcı devresi oluşturmak için gereken bileşenleri sağlar ve özel bir PWM kontrol entegre devresi SG3525 kullanır. Ders kitabındaki altı tipik deneyi tamamlayabilir: Buck Kıyıcı, Boost Kıyıcı, Boost-Buck Kıyıcı, Cuk Kıyıcı, Sepic Kıyıcı ve Zeta Kıyıcı.

10. DL08 Verilen ve deneysel cihazlar

Verilen (±15V ayarlanabilir voltaj çıkışı), varistör (aşırı gerilim koruma elemanı olarak, üçgen bağlantıyla dahili olarak bağlanmış), diyot, 24V güç kaynağı ve indüktör.

11. DL09 Yeni cihaz karakteristik deneyi

DL06 ile birlikte kullanıldığında karakteristik eğrilerini ölçebilen SCR, MOSFET, IGBT, GTO, GTR gibi yeni cihazlar sağlar; DL13 ile birlikte kullanıldığında yeni güç elektroniği cihazlarının sürüş karakteristik deneyini tamamlayabilir.

12. DL10 ayarlanabilir direnç ve kondansatör kutusu

0,1~11,37 uF ayar aralığına sahip, AC63V dayanım gerilimli üç adet ayarlanabilir kondansatör seti ve 0~999 KΩ aralığında ondalık ayarlanabilir iki adet direnç seti içerir.

13. DL11 tek fazlı voltaj regülasyonu ve ayarlanabilir yük

İlgili deneyler için ayarlanabilir bir güç kaynağı sağlamak üzere 0~250 V/0,5 KVA tek fazlı AC otomatik kuplajlı voltaj regülatörü; ilgili deneyler için ayarlanabilir bir direnç yükü sağlamak üzere bir doğrultucu filtre devresi ve 0~90 Ω/1,3 A (seri) veya 0~45 Ω/2,6 A (paralel) seramik disk ayarlanabilir direnç içerir.

14. DL12 Transformatör Deneyi

Asenkron motor seri hız regülasyon deneyleri ve üç fazlı köprü ve tek fazlı köprü aktif invertör devresi deneyleri için kullanılan üç fazlı bir çekirdek transformatörü (transformatörün iki set sekonder sargısı vardır, primer ve sekonder sargı gerilimleri 127V/63.6V/31.8V'dur) sağlayın; ayrıca üç fazlı kontrolsüz bir doğrultucu devresi ve bir invertör transformatörü de içerir.

15. DL17 çift kapalı devre H-köprü DC/DC dönüşümlü DC hız regülasyon sistemi

Geri dönüşümlü DC ayrı uyartımlı motorun hız regülasyonunun amacı, dört köprü kolundaki IGBT tüplerinin tetiklenmesi ve kontrol edilmesiyle elde edilir. Temel olarak üç bölümden oluşur: ana devre parçası, kontrol devresi parçası ve regülasyon parçası. Ana devre bir DC güç kaynağı ve dört IGBT tüpünden oluşur; kontrol devresi bölümü, özel bir çip aracılığıyla PWM darbe dalgaları üretir ve PWM dalga darbe üreteci tarafından üretilen dört kontrol darbesi, dört köprü kolunun IGBT tüplerini sırasıyla çalıştırır; Düzenleme kısmı iki PI regülatöründen oluşur ve hız döngüsü ile akım döngüsünden oluşan geri besleme döngüsü, motorun belirli bir hızda kararlı bir şekilde çalışmasını sağlar. Tamamlanabilecek deneysel projeler şunlardır: (1) Tam köprü DC/DC dönüşüm devresi deneyi (2) Çift kapalı devre tersinir DC darbe genişlik modülasyonu deneyi.

16. DJQ07-1 DC jeneratör

17. DJQ09 DC şönt motor

18. DJQ11 üç fazlı tel sargılı asenkron motor

19. DL30 tel sargılı asenkron motor rotor özel kutusu

20. Deneysel bağlantı kabloları iki farklı deney bağlantı kablosuyla donatılmıştır. Güçlü akım kısmı, yüksek güvenilirlikli kılıf yapısına sahip tabanca fişi bağlantı kablosu kullanır (elektrik çarpması olasılığı yoktur). Oksijensiz bakır tel, nitril polivinil klorür yalıtım tabakasıyla kaplanmış saç teli inceliğinde çok telli bir tele çekilir ve temas güvenli ve güvenilirdir; Zayıf akım kısmı, elastik berilyum hafif bakır çıplak yapı bağlantı teli kullanır. İki tel, iç delikleri olan soketlerle eşleştirilir, bu da deneyin güvenliğini ve rasyonelliğini büyük ölçüde artırır.

IV. Güç Elektroniği Teknolojisi ve Motor Kontrol Deney Ekipmanları Deneysel Projeleri

(I) Güç Elektroniği Teknolojisi Deneysel Projeleri

1. Tek Kavşak Transistör Tetikleme Devresi

2. Sinüs Dalga Senkron Faz Kaydırmalı Tetikleme Devresi Deneyi

3. Testere Dişi Dalga Senkron Faz Kaydırmalı Tetikleme Devresi Deneyi

4. Tek Fazlı Yarım Dalga Kontrollü Doğrultucu Devre Deneyi

5. Tek Fazlı Köprü Yarım Kontrollü Doğrultucu Devre Deneyi

6. Tek Fazlı Köprü Tam Kontrollü Doğrultucu ve Aktif İnvertör Devre Deneyi

7. Üç Fazlı Yarım Dalga Kontrollü Doğrultucu Devre Deneyi

8. Üç Fazlı Köprü Yarım Kontrollü Doğrultucu Devre Deneyi

9. Üç Fazlı Yarım Dalga Aktif İnvertör Devre Deneyi

10. Üç Fazlı Köprü Tam Kontrollü Doğrultucu ve Aktif İnvertör Devre Deneyi

11. Tek Fazlı AC Gerilim Düzenleme Devre Deneyi

12. Tek Fazlı AC Güç Düzenleme Devre Deneyi

13. Üç Fazlı AC Gerilim Düzenleme Devre Deneyi

14. Tek Yollu Tristör (SCR) Karakteristik Deneyi

15. Kapı Kapatma Tristörü (GTO) Karakteristik Deneyi

16. Güç Alan Etkili Tüp (MOSFET) Karakteristik Deneyi

17. Güç Transistörü (GTR) Karakteristik Deneyi

18. İzole Bipolar Transistör (IGBT) Karakteristik Deneyi

(II) Tipik Güç Elektroniği Cihaz Devreleri Üzerine Deneyler

1. Tam Köprü DC/DC Dönüşüm Devre Deneyi

2. DC Kıyıcı Devrelerinin Performansının İncelenmesi (Düşürücü Kıyıcı Devresi, Yükseltici Kıyıcı Devresi, Yükseltici ve Düşürücü Kıyıcı Devreleri,

Cuｋ Kıyıcı Devresi, Sepic Kıyıcı Devresi, Zeta Kıyıcı Devresi)

(III) DC Motor Hız Düzenleme Deneyi

1. Tristörlü DC Hız Düzenleme Sisteminin Parametrelerinin ve Bağlantı Karakteristiklerinin Belirlenmesi Deneyi

2. Tristörlü DC Hız Düzenleme Sisteminin Ana Ünitelerinin Hata Ayıklanması

3. Tek Kapalı Döngülü Tersinir Olmayan DC Hız Düzenleme Sistemi Deneyi

4. Çift Kapalı Döngülü Tersinir Olmayan DC Hız Düzenleme Sistemi Deneyi

5. Çift Kapalı Döngülü DC Darbe Kontrolü Genişlik hız düzenleme sistemi (H-köprü, IGBT)

(IV) AC motor hız düzenleme sistemi deneyi

1. Çift kapalı devre üç fazlı asenkron motor voltaj düzenleme ve hız düzenleme sistemi deneyi

2. Çift kapalı devre üç fazlı asenkron motor seri kutup hız düzenleme sistemi deneyi
