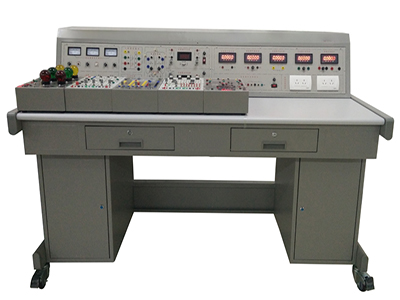

GL-DG-T  Elektrik ve elektronik test tezgahı

Ⅰ. Genel Bakış

GL-DG-T Elektrik ve Elektronik Test Tezgahı, devre analizi, devre prensibi, elektrik teknolojisi ve elektronik teknolojisi gibi birçok dersin pratik eğitim projelerini tamamlayabilir. Pratik eğitim bileşenleri eğitimiyle pratik eğitim öğretim gereksinimlerini karşılayabilir. Deney platformu, eksiksiz bir kişisel güvenlik ve ekipman güvenlik koruma sistemine sahiptir, akıllı bir güç koruma sistemi sağlar ve kaçak akım, aşırı akım, kısa devre ve diğer koruma fonksiyonlarına sahiptir. Platform, bir bütün olarak modüler bir yapıya sahiptir. Güç kaynağı ve enstrümantasyon, bağımsız bir askı kutusu yapısına sahiptir. Her eğitim modülünün görevleri açıktır ve işletimi ve bakımı basittir. Ayrıca, okulların kendi öğretim gereksinimlerine göre farklı eğitim yapılandırmaları seçmeleri de kolaydır ve bu yapılandırmalar daha sonra kolayca genişletilebilir ve yükseltilebilir.

Ⅱ. Cihaz Konfigürasyonu

Bu Elektrik ve Elektronik Test Tezgahı, temel olarak bir güç cihazı kontrol paneli, bir laboratuvar masası, bir laboratuvar kutusu vb.'den oluşmaktadır.

(I) DG-01 güç kaynağı ve cihaz kontrol paneli

Kontrol paneli, çift katmanlı mat yoğun püskürtmeli demir yapı ve alüminyum panelden yapılmıştır. Bu panel, AC güç kaynağı, DC voltaj stabilize güç kaynağı, sabit akım kaynağı, çeşitli test cihazları ve deney için deneysel cihazlar sağlar.

1. Ana Kontrol Fonksiyon Paneli

(1) Üç fazlı 0~450V ve tek fazlı 0~250V sürekli ayarlanabilir AC güç kaynağı, üç fazlı eksenel bağlantı voltaj regülatörü ile donatılmıştır. Spesifikasyonu 1,5KVA/0~450V'dir ve zincir veya dişli yapıdaki üç tek fazlı voltaj regülatörünün birçok eksikliğini giderir. Ayarlanabilir AC güç çıkışı, aşırı akıma ve fazlar ile hatlar arasında doğrudan kısa devreye karşı otomatik koruma sağlayan ve sigortaların değiştirilmesinden kaynaklanan sorunları ortadan kaldıran aşırı akım koruma teknolojisi ile donatılmıştır. Üçlü göstergeli AC voltmetreler ile donatılmıştır ve anahtarlama anahtarları kullanılarak sırasıyla üç fazlı şebeke gerilimi ve üç fazlı gerilim regülasyon çıkış gerilimi gösterilebilir.

(2) Deney için 220V/30W'lık bir floresan lamba tüpü sağlanmıştır. Lamba tüpünün dört ucu panel terminallerine bağlanmıştır, bu da deney için kolaylık sağlar. Lamba filamanının dört ucu, filamanın hasar görmesini önlemek için deneysel kullanım amacıyla hızlı bir sigortadan geçirilmiştir.

2. DC güç kaynağı kartı

(1) Üç kademeli olarak ayarlanabilen, ‰1 ayar hassasiyetine, ≤5×10-4 yük kararlılığına, ≤5×10-4 nominal değişim oranına sahip, çıkış akımını gösteren dijital ekranlı bir DC miliampermetre ile donatılmış ve çıkış açık devre ve kısa devre koruma fonksiyonlarına sahip 0~500mA sürekli ayarlanabilir sabit akım kaynağı seti sağlanmıştır.

(2) 0V'dan başlayan, çıkış voltaj değerini gösteren dijital ekranlı bir DC voltmetre ve kısa devre yumuşak kesme koruması ve otomatik kurtarma fonksiyonları ile donatılmış iki adet 0,0~30V/1A ayarlanabilir voltaj sabitleyici güç kaynağı.

(3) Dört adet sabit DC güç çıkışı: ±12V, ±5V, her biri kısa devre, aşırı akım koruması ve otomatik kurtarma fonksiyonlarına sahiptir.

3. Gösterge fonksiyon kartı

(1) Beş haneli akıllı DC voltmetre (endüstriyel sınıf) 1 adet

Özel DSP dijital ölçüm çipi ve mikroişlemci teknolojisi ile tasarlanmış olup, güç kesintisi koruması ve bekçi köpeği devresine sahiptir. Beş haneli, yüksek görünürlüklü LED dijital ekran, otomatik aralık, ölçüm aralığı: voltaj 0,0000~100,00V. Ölçüm hassasiyeti 0,5 seviyedir. RS-485 haberleşme arayüzü, aralık aşımı alarmı, LED göstergesi ve koruması vardır. Gösterge panelinde, tuş kontrolü ve dijital ekran penceresi aracılığıyla insan-bilgisayar diyalog işlevini gerçekleştiren 4 adet membran programlama düğmesi bulunur. Ayrıca, güçlü bir esnekliğe sahip olan bu düğme, ekran değiştirme ve cihaz parametre programlama ayarlarını sahada kolayca gerçekleştirebilir.

(2) Beş haneli akıllı DC miliampermetre (endüstriyel sınıf) 1 adet

Özel DSP dijital ölçüm çipi ve mikroişlemci teknolojisiyle tasarlanmış olup, güç kesintisi koruması ve bekçi köpeği devresine sahiptir. Beş haneli, yüksek görünürlüklü LED dijital ekran, otomatik ölçüm aralığı, ölçüm aralığı: 0,0000~1000,00mA. Ölçüm hassasiyeti 0,5 seviyedir. RS-485 haberleşme arayüzü, aşırı ölçüm alarmı, LED göstergesi ve koruması mevcuttur. Gösterge panelinde, tuş kontrolü ve dijital ekran penceresi aracılığıyla insan-bilgisayar diyalog işlevini gerçekleştiren 4 adet film kaplı programlama düğmesi bulunur. Ekran değiştirme ve cihaz parametre programlama ayarlarını sahada kolayca gerçekleştirebilir ve güçlü bir esnekliğe sahiptir.

(II) DG-02 Deney Masası

Deney masası çift katmanlı mat yoğun püskürtme demir yapıdadır ve masa üstü yanmaz, su geçirmez ve aşınmaya dayanıklı yüksek yoğunluklu levhadan yapılmıştır. Yapısı sağlam ve şekli güzeldir. Masanın sol ve sağ tarafında kilitli iki çekmece ve sağ tarafında osiloskopları yerleştirmek için çıkarılabilir bir raf bulunmaktadır. Masanın altındaki dolap, deney kutuları, aletler ve malzemeler için kullanılabilir. Deney masası ayrıca, laboratuvarın düzeni ve ayarlanması için uygun olan, kolayca hareket ettirilebilen ve sabitlenebilen dört tekerlek ve dört sabit ayar mekanizmasıyla donatılmıştır.

(III) Deney Kutusu

1. Temel Devre Deneyi (II)

Üst üste gelme ilkesini, Kirchhoff yasasını, Thevenin teoremini, Norton teoremini ve iki portlu ağ, karşılıklılık teoremi deneylerini tamamlayın.

2. Devre Temel Deneyi (III)

Kontrollü kaynak, jiratör ve negatif empedans dönüştürücü deneylerini tamamlayın ve grafikler için standart ağ sembollerini kullanın.

3. Devre Temel Deneyi (IV)

Birinci ve ikinci dereceden dinamik devreleri tamamlayın ve devre durum yörüngesini gözlemleyin.

4. Dijital Devre Deneyi

Yüzlerce yüksek güvenilirlikli kilitli, çakışmayan soket, yüksek güvenilirlikli yuvarlak ayaklı entegre blok soket, güvenilir gümüş kaplamalı uzun bakır boru ve sabit bileşenler vb. sağlayın.

5. Analog Devre Deneyi

Birden fazla yüksek güvenilirlikli kilitli, çakışmayan soket, yüksek güvenilirlikli yuvarlak ayaklı entegre blok soket, güvenilir gümüş kaplamalı uzun bakır boru, işaretçi tipi DC miliampermetre ve sabit bileşenler sağlayın.

6. Röle Kontak Kontrolü (I)

Bir AC kontaktör (bobin voltajı 220 V), bir termik röle, bir simüle ampul ve üç ışıklı düğme (sarı, yeşil ve kırmızı) sağlayın.

7. Röle Kontak Kontrolü (II)

İki AC kontaktör (bobin voltajı 220 V), bir zaman rölesi (açılış gecikmesi, bobin voltajı 220 V) ve enerji tüketen frenleme güç transformatörü, doğrultucu diyot, direnç vb. sağlayın.

8. DJQ20-1 üç fazlı sincap kafesli motor (△380 V)

Motorun üç sargısı çıkarılmış ve kablolama kolay yapılmıştır.

9. Deneysel bağlantı kablosu: Farklı deneysel projelerin özelliklerine göre, iki farklı deneysel bağlantı kablosu kullanılmıştır. Güçlü akım kısmı, yüksek güvenilirlikli kılıflı yapı bağlantı kablosu kullanır (elektrik çarpması olasılığı yoktur); zayıf akım kısmı ise elastik berilyum hafif bakır açık yapı bağlantı kablosu kullanır. Her iki tel yalnızca karşılık gelen iç delik soketiyle eşleştirilebilir ve karıştırılamaz, bu da deneyin güvenliğini ve rasyonalitesini büyük ölçüde artırır.

III. Cihazın Başlıca Avantajları ve Güvenlik Koruma Sistemi

1. Üç fazlı dört telli (veya üç fazlı beş telli) güç girişi, toplam güç üç fazlı bir anahtar şalteri ile kontrol edilir.

2. Kontrol paneli güç kaynağı, başlatma ve durdurma butonları aracılığıyla kontaktör tarafından kontrol edilir.

3. Üç fazlı AC güç kaynağı 0 ila 450 V arasında sürekli ayarlanabilir ve tek fazlı AC güç kaynağı 0 ila 250 V arasında sürekli ayarlanabilir. Öğretim deneylerinin gereksinimlerini daha iyi karşılayabilen üç fazlı eksenel bağlantılı otomatik kaplin voltaj regülatörü (1,5 KVA) ile donatılmıştır.

4. Ekran, voltaj tipi bir kaçak koruma cihazı ile donatılmıştır. Kontrol panelinde kaçak olması veya yüksek güç çıkışı olması durumunda, cihaz alarm vererek ana güç kaynağını keser ve deney sürecinin güvenliğini sağlar.

5. Ekran, bir dizi akım tipi kaçak koruma cihazı ile donatılmıştır. Kontrol panelinde kaçak akım varsa, kaçak akım belirli bir değeri aşar ve güç kaynağı kesilir.

6. Ekrandaki üç fazlı voltaj regülatörünün sekonder tarafı bir dizi aşırı akım koruma cihazı ile donatılmıştır. Voltaj regülatörünün çıkışı kısa devre yaparsa veya yük çok büyükse, akım ayarlanan değeri aşar ve sistem alarm vererek ana güç kaynağını keser.

7. Ölçüm cihazı, modern ölçüm cihazlarının gelişim yönüne uygun olarak yüksek hassasiyete sahip olup, dijitalleştirme, zeka ve insan-bilgisayar diyalog modunu benimser. Çeşitli güç kaynakları ve çeşitli cihazlar güvenilir koruma fonksiyonlarına sahiptir.

8. Deneysel bağlantı kabloları ve soketleri, güvenli, güvenilir ve elektrik çarpmasını önleyen farklı yapılara sahiptir.

IV. Eğitim içeriği:

(I) Temel elektrik eğitimi

1. Direnç tanımlama ve testi

2. Kondansatör tanımlama ve testi

3. Ohm yasasının doğrulanması

4. Kirchhoff akım ve gerilim yasasının doğrulanması

5. Süperpozisyon ilkesinin doğrulanması

6. Thevenin teoreminin doğrulanması

7. Norton teoreminin doğrulanması

8. İki kapılı ağ deneyi

9. Karşılıklılık teoremi deneyi

10. Kontrollü kaynak VCVS, VCCS, CCVS, CCCS Deneysel çalışma

11. RC birinci ve ikinci dereceden devrelerin tepki testi

12. Devre durum yörüngesinin gözlemlenmesi

13. Negatif empedans dönüştürücü ve uygulaması

14. Jiratör ve uygulaması

15. Üç fazlı sincap kafesli asenkron motor

16. Üç fazlı asenkron motor yavaşlama ve kendinden kilitlemeli kontrol

17. Üç fazlı asenkron motor ileri ve geri Ters kontrol

18. Üç fazlı asenkron motor Y-Δ kademeli başlatma kontrolü

19. Üç fazlı asenkron motor enerji tüketimi frenleme kontrolü

(II) Analog devre eğitimi

1. Yaygın elektronik cihazların kullanımı

2. Diyotların tanımlanması ve test edilmesi

3. Tristör iletiminin yapısı ve testi

4. Transistör pinlerinin tanımlanması

5. Ortak emitörlü tek tüplü amplifikatör/negatif geri beslemeli amplifikatör

6. Emitör izleyici

7. RC seri-paralel frekans seçim ağı

8. Diferansiyel amplifikatör

9. OTL güç amplifikatörü

10. LC osilatör

11. Entegre işlemsel amplifikatörün temel parametre testi

12. Entegre işlemsel amplifikatör aktif filtresi

13. Entegre işlemsel amplifikatör gerilim karşılaştırıcı devresi

14. Entegre güç amplifikatörü

15. Entegre gerilim regülatörü

(III) Dijital devre eğitimi

1. Kapı devresi ölçümü

2. Kapı devresi tasarımı ve uygulaması

3. Monostabil devrelerin özellikleri ve uygulamaları Tetikleyici ve Schmitt Tetikleyici

4. Entegre 555 zaman tabanlı devre ve uygulaması

5. Entegre sayıcı ve uygulaması

6. Tetikleyici ve uygulaması

7. Kendinden uyarmalı multivibratörün kullanımı

8. Sayaç ve uygulaması

9. D/A, A/D dönüştürücü

10. TTL entegre mantık kapısının mantıksal fonksiyonu ve parametre testi

11. TTL entegre mantık devresinin bağlantısı ve sürülmesi

12. Kombinasyonel mantık devresinin tasarımı ve testi

13. Kodlayıcı ve uygulaması

14. Kod çözücü ve uygulaması

15. Çok kanallı sınav cevaplama makinesinin tasarımı
