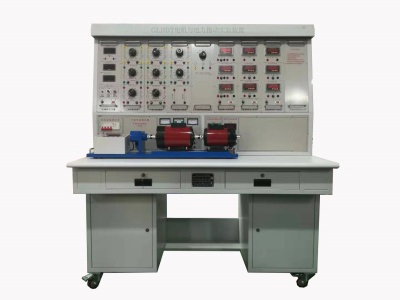

GLDDT Motor ve elektrikli çekiş deney cihazı

Ⅰ. Ürün Genel Bakışı

GLDDT motor ve elektrikli çekiş deney cihazı, kolej ve üniversitelerdeki mevcut motor ve elektrik teknolojisi deney ekipmanlarının yenilenmesi için uygundur. Ayrıca, meslek liseleri, meslek yüksekokulları, lisans kolejleri vb. yerlerdeki laboratuvarların inşası veya genişletilmesi ve deneysel derslerin hızla açılması için ideal deney ekipmanları sağlar. Öğretmenler ve lisansüstü öğrencilerin bilimsel araştırma geliştirmeleri veya yürütmeleri için iyi koşullar sağlar. Bu cihaz, eksiksiz ve güvenilir bir kişisel güvenlik koruma sistemine sahiptir ve deney güvenliğini sağlamak için tüm kılıflı terminaller kullanılır.

Ⅱ. Teknik Parametreler

1. Giriş gücü: üç fazlı dört telli (veya üç fazlı beş telli) ~ 380V±10% 50Hz

2. Çalışma ortamı: sıcaklık -10℃～+40℃, nem <%85 (25℃)

3. Cihaz kapasitesi: < 1,5 kVA

4. GLDDT motor ve elektrikli çekiş deney cihazının ağırlığı: 480 kg

5. Boyutlar:<1390 mm*730 mm*1630 mm

Ⅲ. Güç kontrol paneli

1. AC güç kaynağı: Üç fazlı 0~450 V ayarlanabilir AC güç kaynağı ve aynı anda tek fazlı 0~250 V ayarlanabilir güç kaynağı sağlanabilir.

2. İki adet yüksek voltajlı DC güç kaynağı: 220 V (0,5 A) uyartım güç kaynağı ve 0-250 V (4 A) sürekli ayarlanabilir regüleli armatür güç kaynağı (aşırı gerilim, aşırı akım, aşırı ısınma ve kısa devre yumuşak kesme otomatik kurtarma koruma fonksiyonları ile) sağlar ve bir DC dijital voltmetre ve bir anahtar ile donatılmıştır.

3. Bir adet üç fazlı izolasyon transformatörü seti; bir adet gerilim tipi kaçak koruyucu; bir adet akım tipi kaçak koruyucu.

4. Cihaz koruma sistemi.

5. Deney yöneticisi: zaman ayarlama, zamanında alarm verme, gücü kesme ve çeşitli alarm zamanlarını kaydetme gibi fonksiyonlara sahiptir.

IV. Akıllı DC voltaj ve akım ölçer

1. Akıllı DC voltmetre: iletişim arayüzlü, otomatik aralıklı, endüstriyel sınıf kabin montajı, doğruluk: 0,2 seviye, aralık: 0-500 V.

2. Akıllı DC ampermetre 1: İletişim arayüzlü, otomatik aralıklı, endüstriyel kabinli, hassasiyet: 0,2 seviye, aralık: 0-5000 mA. Gösterge birimi: mA.

3. Akıllı DC ampermetre 2: İletişim arayüzlü, otomatik aralıklı, endüstriyel kabinli, hassasiyet: 0,2 seviye, aralık: 0-5000 mA. Gösterge birimi: mA.

Ⅴ.  Akıllı güç faktörü ölçer

24 bit özel DSP, 16 bit yüksek hassasiyetli AD dönüştürücü ve yüksek hızlı MPU ünitesi ile tasarlanan cihaz, tuş kontrolü ve dijital gösterge penceresi aracılığıyla insan-bilgisayar diyalog fonksiyonu kontrol modunu gerçekleştirir. Yazılım, RTOS tasarım fikirlerini benimser ve analiz yeteneklerini geliştirmek için PC izleme yazılımı ile donatılmıştır. İki tek fazlı güç P1 ve P2'yi aynı anda ölçebilir ve iki gücün toplamını ayrı bir 5 haneli LED aracılığıyla görüntüleyebilir (üç fazlı toplam gücü ölçmek için iki metre yöntemi). Güç ölçüm hassasiyeti 1,0, güç faktörü ölçüm aralığı 0,3~1,0, voltaj ve akım aralığı 450V ve 5A'dır. Yük özelliklerini otomatik olarak belirleyebilir (endüktif ekran "L", kapasitif ekran "C", saf direnç, ekran yok) ve ölçüm verilerini istediğiniz zaman referans olarak saklayabilir.

VI.  Deney Masası

Deney masası, demirden yapılmış çift katmanlı mat yoğun püskürtmeli bir yapıdır ve çalışma masası yanmaz, su geçirmez, aşınmaya dayanıklı yüksek yoğunluklu bir levhadır; iki büyük çekmece ve dolap kapağı ile donatılmıştır.

VII. Deneysel projeler

1. DC motor deneyi

(1) Elektrik makinesi bilgisi deneyi

(2) DC jeneratör deneyi

(3) DC şönt motor deneyi

2. Transformatör deneyi

(1) Tek fazlı transformatörün yüksüz ve kısa devre deneyi

(2) Üç fazlı transformatörün yüksüz ve kısa devre deneyi

(3) Üç fazlı transformatörün yük deneyi

(4) Üç fazlı transformatörün bağlantı grubu deneyi

(5) Üç fazlı transformatörün asimetrik çalışma deneyi

(6) Üç fazlı transformatörün paralel çalışma deneyi

3. Asenkron motor deneyleri

(1) Tek fazlı kondansatörlü başlangıçlı asenkron motor

(2) Tek fazlı kondansatörlü başlangıçlı asenkron motor

(3) Tek fazlı dirençli başlangıçlı asenkron motor

(4) Üç fazlı çift hızlı asenkron motor

(5) Üç fazlı sincap kafesli asenkron motor parametre ölçüm deneyi

(6) Üç fazlı asenkron motorun başlatılması ve hızı Düzenleme deneyi

(7) Üç fazlı asenkron motor çalışma karakteristikleri deneyi

(8) Üç fazlı sincap kafesli asenkron motorun asimetrik çalışması

4. Senkron Motor Deneyleri

(1) Üç Fazlı Senkron Jeneratör Çalışma Karakteristikleri ve Parametre Ölçüm Deneyi

(2) Üç Fazlı Senkron Jeneratör Senkron Şebeke Bağlantılı Çalışma Deneyi

(3) Üç Fazlı Senkron Motor

(4) Üç Fazlı Senkron Jeneratörün Ani Kısa Devresi

(5) Üç Fazlı Senkron Motorun Asimetrik Çalışması

5. Motor Mekanik Özelliklerinin Belirlenmesi

(1) Çeşitli Çalışma Koşullarında DC Ayrık Uyarımlı Motorun Mekanik Özellikleri

(2) Çeşitli Çalışma Koşullarında Üç Fazlı Asenkron Motorun Mekanik Özellikleri

(3) Üç Fazlı Bir Asenkron Motorun M-S Eğrisinin Haritalanması

6. Kontrol Motoru Deneyi

(1) Adım Motoru Deneyi

(2) Senkron Deneyi

(3) Döner Transformatör Deneyi, Orta Frekans Güç Kaynağı

(4) Doğrusal Motor Hareket Kontrolü ve Deneysel Bileşenler

(5) Üç Fazlı Sabit Mıknatıslı Senkron Motor ve Kontrol Sistemi

(6) Anahtarlamalı Relüktans Motor ve Kontrol Cihazı

(7) Yüksek Gerilim DC fırçasız motor ve kontrol sistemi

(8) AC servo motor deneyi

(9) AC takometre jeneratörü

(10) Kalıcı mıknatıslı DC takometre jeneratörü

(11) Döner kodlayıcı deneyi

7. Röle kontak kontrol deneyi

(1) Üç fazlı asenkron motorun jog ve kendinden kilitlemeli kontrol devresi

(2) Üç fazlı asenkron motorun ileri ve geri dönüş kontrol devresi

(3) Üç fazlı sincap kafesli asenkron motorun kademeli başlatma kontrol devresi

(4) Üç fazlı asenkron motorun enerji tüketim frenleme kontrol devresi

Senkron PC versiyonu:
