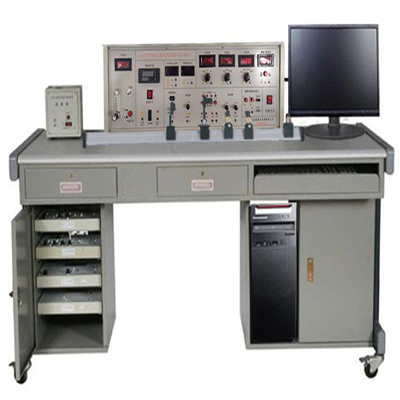

GLGDT Modern fotoelektrik özellikleri kapsamlı deneysel platform

Ⅰ. Genel Bakış

GLGDT modern fotoelektrik özellikleri kapsamlı deney platformu, ışık, makine ve elektriği entegre eden çok işlevli bir deney sistemidir. Sistem geniş bir içerik yelpazesini kapsar ve optik iletişim, bilgi kontrolü ve fotoelektrik algılamada kullanılan sinyal kaynakları ve fotoelektrik dedektörler gibi çeşitli cihazların prensipleri, özellikleri ve performans parametreleri üzerinde deneyler gerçekleştirebilir. Ayrıca ışık geçirgenliği, fotoelektrik sensörlerin uygulanması, ışık yoğunluğu analizi ve moiré saçak sayımı gibi bir dizi fotoelektrik deneyi de gerçekleştirebilir. Deney platformu, fotoelektrik cihazların spektral özelliklerinin sürekli ölçümünü gerçekleştirmek için tam otomatik bir monokromatör kullanır ve deney sonuçları doğrudan bilgisayarda grafikler halinde görüntülenir; moiré saçaklarının otomatik sayımı ve mikrometrelenmesi için CCD kamera yöntemi kullanılır; tek yarık kırınım görüntüsü, kırınımlı ışık yoğunluğunun iki boyutlu ve üç boyutlu dağılım gösterimini gerçekleştirmek için CCD kamera yöntemi ile toplanır ve işlenir. Sistem modüler bir kombinasyon yöntemi benimser ve farklı ana sistemler farklı menülere sahip olabilir. Sistem, öğrencilerin fotoelektrik cihazları doğru bir şekilde kullanmaları ve prensipleri daha iyi anlamaları ve kavramaları için temel oluşturan açık devreler ve optik yollar sağlıyor, böylece öğrenciler sensörleri makul bir şekilde seçmeyi ve deneyler yoluyla algılama prensipleri ve yöntemleri konusunda ustalaşmayı öğrenebiliyorlar. Optoelektronik bilgi, elektronik bilgi, metroloji ve test vb. bölümlerde deney öğretimi için uygundur.

Ⅱ. Sensörler ve ışık kaynakları

1. Fotodiyot Dalga boyu 880 nm, voltaj<10 V, karanlık akım ≤0,2 µA

2. Fototransistör Dalga boyu 880 nm, voltaj ≤10 V, karanlık akım ≤0,3 µA

3. Fotodirenç Cds fotodirenç, nominal güç 20 mw, karanlık direnç ≥5 MΩ

4. Silikon fotosel Dalga boyu 700 nm, açık devre voltajı 300 mV

5. Lazer diyot Emisyon dalga boyları sırasıyla 650 nm ve 980 nm'dir.

6. Kızılötesi yayan diyot Tepe dalga boyu 940 nm, voltaj 10 V

7. Işık yayan diyot Kırmızı LED ve beyaz LED

8. Işık Ölçüm Cihazı 1-1999Lx

9. Optik Güç Ölçer 1-1999mW

10. Renkli Görüntü CCD Lens 3,5-8mm 1:1,4 1/3″

11. Izgara Moiré Saçak Sensörü 50L/mm İletim Izgarası

12. Çığ Diyot Voltajı 200V, Tepki Dalga Boyu 880nm

13. Fotomultiplier Tüp Spektral Hassas Alan 300～700nm

14. Brom Tungsten Lamba Voltajı 12V, Beyaz Işık Emisyonu, Geniş Dalga Boyu Aralığı

15. Düşük Basınçlı Cıva Lambası Tepe Dalga Boyu 546,07nm

Ⅲ.  Deneysel Modüller

1. Fotoelektrik Cihaz Modülü (I)

2. Fotoelektrik Cihaz Modülü (II)

3. Fotoelektrik Cihaz Modülü (Optik Anahtar)

4. Fotoelektrik Cihaz Modülü (Optik Modülasyon)

5. Işık Ölçüm Modülü

6. Fotomultiplier Tüp Yüksek Gerilim Modülü

7. Görünür Işık Güç Ölçer Modülü

8. Fotoelektrik Sensör Hız Ölçüm Deney Modülü

9. Öz Seçimli Kazanç Yükselteç Devresi

IV. Deneysel Projeler

1. Optik Modülasyon ve Demodülasyon Deneyi

2. İletim Fotoelektrik Anahtar Deneyi

3. Fotoelektrik Dedektör Karakteristik Deneyi =Deney

4. Fotoelektrik Temel Bilgi Deneyi

5. Kızılötesi Yansıtıcı Fotoelektrik Anahtar Deneyi

6. Monokromatör Kalibrasyon Deneyi

7. Fotoelektrik Hız Sensörünün Hız Ölçümü

8. Piroelektrik Kızılötesi Sensör Deneyi

9. LED ve LD Spektrum Karakteristikleri Deneyi

10. LED ve LD Işık Yoğunluğunun Mekansal Dağılımı ve Yarı-Değer Açı Ölçümü Deneyi

11. LED ve LD Volt-Amper (V/I) Karakteristikleri ve Elektro-Optik Dönüşüm (P/I) Karakteristikleri Deneyi

12. APD Çığ Fotodiyot Karakteristikleri (Ters Gerilim, Karanlık Akım, Çarpım Karakteristikleri) Testi Deney

13. PMT fotoçoğaltıcı tüp karakteristikleri (karanlık akım, katot ve anot volt-amper karakteristikleri) test deneyi

14. Fotodedektör spektral tepkisi ve karanlık akım test deneyi

15. Fotodedektör (fotodiyot, fototransistör, fotodirenç, fotosel) karakteristikleri deneyi

16. Fotoelektrik hız sensörünün hız ölçümü

17. Kızılötesi yansıtıcı fotoelektrik anahtar deneyi

18. Işık kaynağı ve ışık modülasyonu ve demodülasyonu deneyi

19. Piroelektrik kızılötesi sensör deneyi

20. İletim fotoelektrik anahtar deneyi

21. Moire saçak sayımı ve mikrometre deneyi

22. Tek yarık kırınımı ışık yoğunluğu analizi deneyi

23. LED ve LD spektral karakteristikleri deneyi

24. LED ve LD ışık yoğunluğunun uzaysal dağılımı ve yarı değer açı ölçümü deneyi

25. LED ve LD volt-amper (V/I) karakteristikleri, elektro-optik dönüşüm (P/I) karakteristikleri deneyi

26. APD çığ fotodiyot karakteristikleri (ters voltaj, karanlık akım, çarpma karakteristikleri) test deneyi

27. Fotomultiplier tüp karakteristikleri (karanlık akım, katot ve anot volt-amper karakteristikleri) test deneyi

28. Fotodedektör spektral duyarlılığı ve karanlık akım test deneyi

Senkron PC versiyonu:
