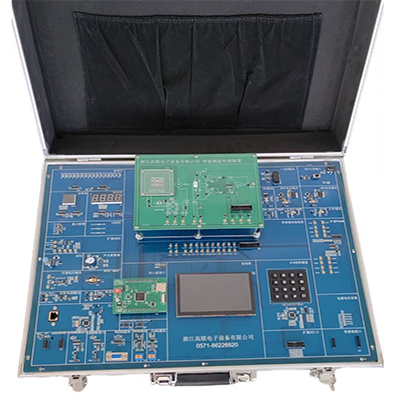

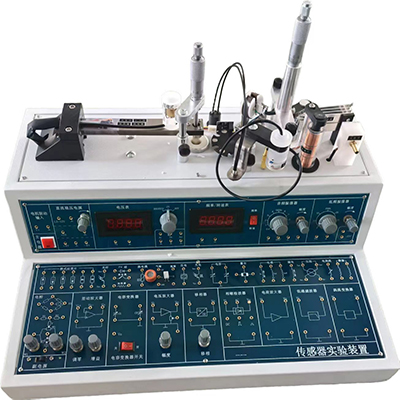

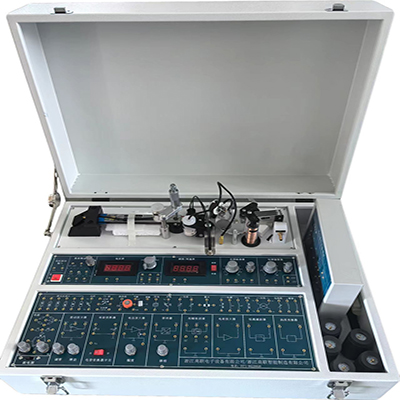

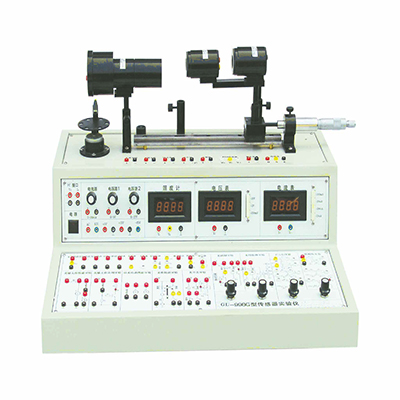

Akıllı sensör deney kutusu【GLCG-XS-2300】

GLCG-XS-2300 akıllı sensör deney kutusu, deney platformunun ana kontrolörü olarak Cortex-M4 çekirdeğini kullanır ve ekran ve kontrol terminali olarak 800*480 çözünürlüğe sahip 4 inç kapasitif dokunmatik ekranla donatılmıştır. 10M/100M Ethernet arayüzüne sahip olan cihaz, ağ deneylerini genişletebilir ve RS232 arayüzü, RS485 arayüzü, CAN2.0 veri yolu arayüzü vb. gibi birden fazla arayüzle donatılmıştır.

Soru Gönder

Tanım

GLCG-XS-2300 Akıllı sensör deney kutusu

Ⅰ. Ürün Genel Bakışı

Son yıllarda, entegre devre endüstrisinin, akıllı üretim teknolojisinin ve bilgisayar teknolojisinin gelişmesiyle birlikte, akıllı sensörler ve mikrodenetleyiciler giderek daha popüler hale geldi, teknoloji giderek olgunlaştı ve uygulama alanları giderek daha kapsamlı hale geldi. Ayrıca elektronik bilgi, ağ iletişimi, endüstriyel kontrol teknolojisi ve tıp endüstrisi alanlarında giderek daha önemli bir rol oynuyorlar. GLCG-XS-2300 akıllı sensör deney kutusu, öğretim ihtiyaçlarını tamamen göz önünde bulundurarak, çekirdek kart + taban kartı yöntemini benimseyerek, yaygın olarak kullanılan çeşitli arayüzlerle maksimum düzeyde donatılmış ve bir sensör uygulama genişletme arayüzü ile donatılmıştır.

Ⅱ. Ürün Yapılandırması

1. Bu akıllı sensör deney kutusu, deney platformunun ana denetleyicisi olarak Cortex-M4 çekirdeğini kullanır ve STC51 serisi denetleyici genişletme modülünü destekler;

2. Ekran ve kontrol terminali olarak 4 inç, 800*480 çözünürlüklü kapasitif dokunmatik ekran ile donatılmıştır;

3. Ağ deneylerini genişletebilen 10M/100M Ethernet arayüzüne sahiptir. 1 RS232 arayüzü, 1 RS485 arayüzü ve 1 CAN2.0 veri yolu arayüzü ile donatılmıştır;

4. Kablosuz ağ modülü arayüzü, Wi-Fi, Bluetooth ve ZigBee iletişim modülleri ile donatılmıştır;

5. Arayüz kaynakları şunlardır: USB seri hata ayıklama arayüzü, 1 13 pinli sensör arayüzü, 1 2*7 genişletme G/Ç arayüzü, 1 ayarlanabilir voltaj çıkış arayüzü, 1 kontrol edilebilir akım çıkış arayüzü, 1 akım ölçüm arayüzü, bir set ±12V harici güç kaynağı arayüzü, bir set ±5V harici güç kaynağı arayüzü ve kablosuz ağ modülü simülatörü hata ayıklama arayüzü;

6. Anakart kaynakları:

(1) İki DCDC devresi ve üç LDO devresi vardır. Ana kart, sensör kartı ve çekirdek kartı bağımsız olarak beslenir.

(2) Dahili ses ve ışık alarmı.

(3) Dahili 4*4 endüstriyel matris butonları ve dijital tüpler.

(4) Sensör kartı manyetik yuvası ve 2*9 sensör kablolama portu.

(5) 1 adet 2*7 2,54 mm genişleme G/Ç arayüzü.

(6) Kapasitif dokunmatik ekrana sahip 4,3 inç LCD ekran ile donatılmıştır.

(7) Ethernet arayüzü.

(8) 2*6 2,54 mm kablosuz ağ modülü program indirme arayüzü.

(9) USB - seri port hata ayıklama arayüzü.

(10) Önyükleme modu yapılandırma kadranı anahtarı.

(11) Seri port RS232 (DB9 dişi konnektör kullanılarak).

(12) 1 adet RS485.

(13) 1 adet CAN2.0 veri yolu arayüzü.

(14) 2 bağımsız buton.

(15) TF kart arayüzü ve hafıza kartı.

(16) Devre kartı kilidi.

(17) Pilli RTC gerçek zamanlı saat arka pil tutucusu.

(18) Kablosuz ağ modülü arayüzü ve ilgili indirme portu ve hata ayıklama arayüzü.

(19) Sıfırlama düğmesi.

(20) 0-40V adaptif voltaj ölçüm arayüzü.

(21) 1-9,9V kontrol edilebilir voltaj çıkış arayüzü.

(22) 4-20ma kontrol edilebilir akım çıkış arayüzü.

(23) 0-1500ma akım ölçüm arayüzü.

(24) ±12V ve ±5V voltaj arayüzleri ile.

(25) Sensör kartını ve taban plakasını bağlamanın iki yolu vardır: muz tipi kablolar veya doğrudan 2x10 bağlantı kablosu.

(26) Sıcaklık ve nem, DC fan, ışık şiddeti, fotoelektrik sensör, alev, yanıcı gaz, potansiyometre, buzzer, röle, dokunmatik, insan kızılötesi, ultrasonik mesafe ölçümü ve diğer sensörlerin takılabileceği yerleşik 13 pinli genişleme yuvası.

Ⅲ. Deneysel proje

1. Otomatik hız sensörü cihazı deneyi

MCU programını yazın, hız sinyalini toplayın ve LCD ekranda grafiksel olarak görüntüleyin. Kapasitif dokunmatik ekranla etkileşime girerek motoru kontrol edebilir ve hızı ayarlayabilir.

(1) Motor sürücüsü

(2) Hız ölçümü

(3) Otomatik hız sensörü cihazının kendi kendini test fonksiyonu

(4) PID hız kontrolü

2. Akıllı ışık ölçüm sensörü cihazı deneyi

MCU programını yazın, ışık şiddeti sinyalini toplayın ve LCD ekranda grafiksel olarak görüntüleyin. Kapasitif dokunmatik ekranla etkileşime girerek RGB ışığını kontrol edebilir ve ışık şiddetini ayarlayabilir.

(1) Gerilimi sabit akıma dönüştürme ve sürüş ışığı emisyonu deneyi

(2) RGB üç renkli ışık deneyi

(3) İşlemsel yükselteç deneyi

(4) Gerilim algılama deneyi

3. Akıllı sıcaklık sensörü cihazı deneyi

Sıcaklık sinyallerini toplayıp bunları LCD ekranda grafiksel olarak görüntülemek için tek çipli bir bilgisayar programı yazın. Kapasitif dokunmatik ekranla etkileşim kurarak ısıtma plakasını kontrol edebilir ve sıcaklığı ayarlayabilirsiniz.

(1) Yarı iletken soğutma plakası ısıtma deneyi

(2) Fan ısı dağılımı deneyi

(3) PT100 sıcaklık sinyali yükseltme ve toplama deneyi

(4) Kapalı devre sıcaklık kontrol deneyi

4. Sensör uygulama genişletme kartı

Köprü devreli elektronik terazi gerinim sensörü, Hall sensörü, girdap akımı sensörü, DC fan, röle, buzzer kontrol deneyi; sıcaklık, nem, ışık yoğunluğu ölçüm deneyi; dokunma, fotoelektrik algılama deneyi; alev ve yanıcı gaz alarmı deneyi; İnsan kızılötesi deneyi vb.

(1) DC fan

(2) Röle

(3) Buzzer

(4) Sıcaklık ve nem

(5) Işık yoğunluğu ölçümü

(6) Dokunma

(7) Fotoelektrik sensör

(8) Alev

(9) Yanıcı gaz

(10) İnsan kızılötesi

(11) Ultrasonik mesafe ölçümü

(12) Potansiyometre
