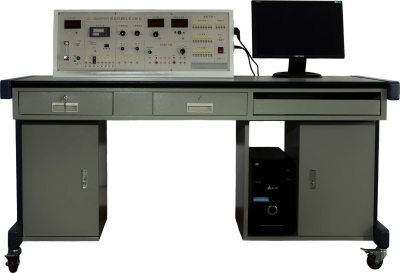

GL2000 Sensör eğitim ekipmanları

Ⅰ. Sensör eğitim ekipmanlarının teknik göstergeleri

1. Güç kaynağı: tek fazlı, üç kablolu AC220V±%10, 50Hz;

2. Ortam: sıcaklık -10℃～+40℃, bağıl nem <%85 (25℃), rakım<4000m;

3. Cihaz kapasitesi:<0,5kVA;

4. Test tezgahı, ekran, eğitim şablonu, çeşitli sensörler ve bilgisayar ana bilgisayarı için ayrılmış konumlara sahiptir;

5. Boyutlar 1700mm*900mm*800mm;

6. Ana konsol, sekiz tip son derece kararlı DC regüleli güç kaynağı sağlar: ±15V, +5V, 0~+24V ayarlanabilir, ±2V~±10V ayarlanabilir, kısa devre koruma fonksiyonlu;

7. 1KHz~10KHz (ayarlanabilir) ses osilatörü, 1Hz~30Hz (ayarlanabilir) düşük frekanslı sinyal kaynağı;

8. Bilgisayarın ana konsol veri harfiyle iletişim kurabilmesini sağlamak için USB arayüzü;

9. Sızıntı koruma cihazı;

10. Dijital voltmetre: 0~20V aralığı, 200mV, 2V, 20V olmak üzere üç kademeye bölünmüş, 0,5 hassasiyet seviyesi;

11. Frekans/takometre: 1~9999Hz ölçüm aralığı, 1~9999rpm hız ölçüm aralığı; zamanlayıcı: 0~9999s, 0'a kadar hassasiyet;

12. Sıcaklık regülatörü: Çoklu giriş ve çıkış özellikleri, yapay zeka ayarı ve parametre otomatik ayarlama fonksiyonu, gelişmiş kontrol algoritması, ±0,50C sıcaklık kontrol hassasiyeti;

13. Ana konsol veri toplama kartı sistemi;

14. Algılama kaynağı

Sıcaklık kaynağı: 0~220V, oda sıcaklığı~200℃,

Dönme kaynağı: 2~24V, hız 0~3000rpm (ayarlanabilir),

Titreşim kaynağı: titreşim frekansı 1Hz~30Hz (ayarlanabilir), rezonans frekansı 12Hz,

Hava basıncı kaynağı: 0—20KP.

Ⅱ. Sensör teknik parametreleri ve yapılandırması

1. Kapasitif sensör: aralık ±2,5 mm, doğruluk: ±%1;

2. Hall deplasman sensörü: aralık ±4 mm, doğruluk ±%1;

3. Hall hız sensörü: aralık 2400 rpm, doğruluk ±%0,1;

4. Rezistif gerinim sensörü: aralık 0~500 g, doğruluk ±%0,5;

5. Dağınık silikon basınç sensörü: 4~20kPa aralığında, doğruluk ±%1;

6. Diferansiyel transformatör: ±%2 aralığında, doğruluk ±4mm;

7. Manyetoelektrik sensör: bobin ve manyetik çelikten oluşur, hassasiyet 0,5v/m/s, 2400 rpm aralığında, doğruluk %0,5;

8. Piezoelektrik sensör: 0-30Hz, hassasiyet %2;

9. Eddy akımı deplasman sensörü: 1mm aralığında, doğruluk ±%2;

10. Fiber optik deplasman sensörü: 3mm aralığında, doğruluk ±%3;

11. Fotoelektrik hız sensörü: 2400 rpm aralığında, doğruluk %0,5;

12. Entegre sıcaklık sensörü: AD590: akım çıkışlı entegre sıcaklık sensörü, sıcaklık aralığı -50℃～150℃, hassasiyet 1uA/℃;

13. Pt100 platin direnç: 0°C ~ 800°C aralığında, doğruluk ±%2;

14. Cu50 bakır direnç: Normal sıcaklık aralığı ～150°C, 0°C'de direnç değeri 50Ω Doğruluk ±%2;

15. K tipi termokupl: 0°C ~ 600°C aralığında, doğruluk ±%2;

16. E tipi termokupl: 0°C ~ 600°C aralığında, doğruluk ±%1;

17. J tipi termokupl: Normal sıcaklık aralığı ~ 700°C aralığında, doğruluk ±%1;

18. PN bağlantı sıcaklık sensörü: -50°C ~ 150°C aralığında, hassasiyet 2,2 mV/0°C, doğruluk %1;

19. Negatif sıcaklık katsayılı NTC sensörü: Yarı iletken termistör, sıcaklık aralığı -50℃～200℃;

20. Pozitif sıcaklık katsayılı PTC sensörü: Yarı iletken termistör, sıcaklık aralığı -50℃～200℃;

21. Sıcaklık ölçümü soğuk uç kompansatörü ve sensörü: 0-1500C termokupl tipi

22. Gaz sensörü: 50～2000PPm aralığı, doğruluk ±%2;

23. Nem sensörü: 10～%95RH aralığı, doğruluk ±%2.

Ⅲ. V2.0 veri işleme kartı

Bu sensör eğitim ekipmanı bir veri toplama kartı ile donatılmıştır. Toplama kartı, şirketimiz tarafından bağımsız olarak geliştirilmiş olup endüstriyel sınıf çözümler kullanır. Yüksek ölçüm doğruluğu ve dinamik aralık elde etmiş olup, bilimsel araştırma, eğitim ve geliştirme ihtiyaçlarını karşılayabilir. Temel teknik göstergeler şunlardır:

1. 8 analog girişi vardır: 6 tek uçlu voltaj girişi veya 3 diferansiyel giriş, 2 akım girişi.

2. ADC çözünürlüğü: 12 bit

3. Örnekleme hızı: 100 K/S (tüm kanallarda), tek kanalda en az 200 K/S.

4. Çoklu örnekleme yöntemleri: zamanlı örnekleme, sabit uzunluklu örnekleme, tek adımlı örnekleme, gerçek zamanlı örnekleme

5. Giriş alçak geçiren filtreleme, aşırı gerilim koruması

6. 16 dijital (anahtar) giriş ve çıkışa sahiptir: 8 giriş, 8 çıkış

7. Desteklenen dalga formu çıkışları: sinüs dalgası, kare dalga, üçgen dalga, testere dişi dalga, rastgele dalga formu

8. Dalga formu frekansı ayarlanabilir: 0-10000 Hz aralığı

9. 485 haberleşme protokolünü destekler

10. Modbus haberleşme protokolünü destekler

IV. Deneysel Projeler

1. Kapasitif sensör yer değiştirme karakteristiği deneyi

2. Kapasitif sensör dinamik karakteristik deneyi;

3. DC uyartım altında Hall sensörü yer değiştirme karakteristiği deneyi;

4. AC uyartım altında Hall sensörü yer değiştirme karakteristiği deneyi;

5. Hall hız ölçüm deneyi;

6. Dağınık silikon piezorezistif basınç sensörü basınç ölçüm deneyi;

7. AC tam köprü uygulaması - titreşim ölçüm deneyi;

8. DC tam köprü uygulaması - elektronik terazi deneyi;

9. Diferansiyel transformatör performans deneyi;

10. Uyarma frekansının diferansiyel transformatör karakteristikleri üzerindeki etkisi

11. Diferansiyel transformatörün sıfır noktasındaki artık gerilimin kompanzasyonu deneyi;

12. Diferansiyel transformatör uygulaması - titreşim ölçüm deneyi;

13. Metal folyo gerinim ölçerin tek kollu köprü performans deneyi;

14. Metal folyo gerinim ölçerin yarım köprü performans deneyi;

15. Metal folyo gerinim ölçerin tam köprü performans deneyi;

16. Tek kollu, yarım köprü ve tam köprü metal folyo gerinim ölçerin performans karşılaştırma deneyi;

17. Metal folyo gerinim ölçerin sıcaklık etkisi deneyi;

18. Piezoelektrik sensörün titreşim ölçüm deneyi;

19. Manyetoelektrik prensibi kullanarak deprem ölçümü;

20. Manyetoelektrik hız sensörünün hız ölçüm deneyi;

21. Eddy akımı sensörünün yer değiştirme karakteristiği deneyi;

22. Ölçülen malzemenin eddy akımı sensörünün özellikleri üzerindeki etkisi üzerine deney;

23. Ölçülen gövde alanının eddy akımı sensörünün özellikleri üzerindeki etkisi üzerine deney;

24. Eddy akımı sensörü ile titreşim ölçümü deneyi;

25. Eddy akımı sensörü ile hız ölçümü deneyi;

26. Optik fiber sensörün yer değiştirme karakteristiği üzerine deney;

27. Optik fiber sensörle titreşim ölçümü deneyi;

28. Fotoelektrik hız sensörüyle hız ölçümü deneyi;

29. Fotoelektrik sensör kullanarak hız ölçümü için diğer çözümler;

30. Entegre sıcaklık sensörünün sıcaklık karakteristikleri deneyi;

31. Platin direncin sıcaklık karakteristikleri deneyi;

32. Bakır direncin sıcaklık karakteristikleri deneyi;

33. K tipi termokuplun sıcaklık ölçümü deneyi;

34. E tipi termokuplun sıcaklık ölçümü deneyi;

35. Termokupl soğuk ucunun sıcaklık kompanzasyonu deneyi;

36. Sensör veri toplama deneyi.
