GL2000G Optoelektronik Sensör Eğitim Platformu

Ⅰ.Genel Bakış

GL-2000G Optoelektronik Sensör Eğitim Platformu, optoelektronik ve optoelektronik bilgi gibi alanlardaki deneysel dersler için özel olarak tasarlanmış ve üretilmiştir. Işık kaynaklarının analizinden başlayarak, ışığın iletim, alım ve fotoelektrik dönüşüm karakteristikleri ile çeşitli modern fotoelektrik sensörler ve optoelektronik test sistemleri üzerine deneyler ve araştırmalar yürütülmüştür. Modern fotoelektrik algılama deneyleri için güçlü bir araçtır.

Deney platformu beş ana bölümden oluşmaktadır: ana kontrol paneli, sensörler, sensör deney şablonları, ışık kaynakları (sıradan ışık kaynakları, yarı iletken LD lazer kaynakları, LED ışık yayan tüpler) ve deney platformu. Bu deney cihazı ile yirmiden fazla deney gerçekleştirilebilir ve öğrenciler bu cihazı kullanarak yeni deneyler de oluşturabilirler. Deneysel etkiyi artırmak için deney modülü, tipik sinyal testi ve gözlem noktaları ile donatılmıştır.

Ⅱ.Ürün Özellikleri

1. Modüler yapı, ihtiyaca göre farklı modüllerin seçilmesine olanak tanır ve optoelektronik alanındaki gelişmelerle birlikte modül sayısı artmaya devam edebilir. Bir modül bir sensöre karşılık gelir.

2. Bu fotoelektrik sensör eğitim platformunun ana kontrol konsolu, özellikle ışık gücü ve aydınlatma seviyesini görüntülemek için bir DC güç kaynağı ve birden fazla ekran kafası ile donatılmıştır. Kararlı ± 15V, ± 5V ve 0-5, 0-12 ayarlanabilir DC voltaj regülatörleri sağlar. Ana kontrol paneli, voltaj, akım (mikroamper), optik güç, aydınlatma ve hız için beş gösterge cihazı ve iki ve üç delikli AC 220V soketlerle donatılmıştır.

3. Sensörlerin ve ışığa duyarlı bileşenlerin performans göstergeleri

1) Kızılötesi fotodiyot: tepe tarafı uzunluğu 8600-9000A°, çalışma voltajı ≤ 10V, karanlık akım ≤ 0,2 μA

2) Kızılötesi yayıcı diyot: dış çap boyutu Φ 5mm, tepe tarafı uzunluğu 8600-9000A°, çalışma voltajı 10V.

3) Kızılötesi fotosensitif transistör: tepe tarafı uzunluğu 8600-9000A°, çalışma voltajı ≤ 10V, karanlık akımı ≤ 0,3 μA

4) Fotodirenç sensörü, kadmiyum sülfür fotodirenç CdS, dış çap boyutu Φ 5,0 mm, nominal güç 20 mw, karanlık direnci ≥ 25 M Ω

5) Silikon fotovoltaik hücre: tepe dalga boyu 0,8-0,95 μ m, açık devre voltajı 450-600 mv

6) PSD fotoelektrik konum sensörü: ± 2 mm menzile ve 0,01 mm çözünürlüğe sahip kompozit fotodiyot kullanılır

7) Yarı iletken lazer: dalga boyu 635 mm, güç 3-5 mw

8) Piroelektrik kızılötesi prob: 1-5 metre algılama menzili, 10-20 nm dalga boyu

9) Optik Fiber: Görünür ışığı iletir

10) Fiber optik basınç sensörü: Basınç ölçüm aralığı 4-20KP

11) Fiber optik yer değiştirme sensörü: Y şeklinde fiber demeti, ölçüm aralığı 1 mm, doğrusallık ± %5

12) Fiber optik sıcaklık sensörü: Oda sıcaklığından 150 ° C'ye kadar. Sıcaklık kaynağı kontrol hassasiyeti ± 1 ° C

13) Fotoelektrik hız sensörü: 2400 rpm, ayarlanabilir

14) Bant geçiren ayna: 400 mm, 470 mm, 530 mm, 560 mm, 600 mm, 660 mm olmak üzere altı dalga boyu

15) Dispersiyon prizması

Ⅲ.Sensör deney şablonu

1. Işığa duyarlı bileşenler için deney şablonu.

2. Termoelektrik kızılötesi algılama deney şablonu.

3. PSD konum sensörü deney şablonu.

4. Akusto-optik modülasyon ve demodülasyon için deneysel şablon

5. Fiber optik yer değiştirme sensörü için deneysel şablon

6. Fiber optik sıcaklık ve basınç sensörleri için deneysel şablon

7. Illuminometer Deney Şablonu

8. Optik güç ölçer için deneysel şablon

9. Optik anahtar deney şablonu

10. Optoelektronik dönüş hızı deney şablonu

IV.Deneysel platform

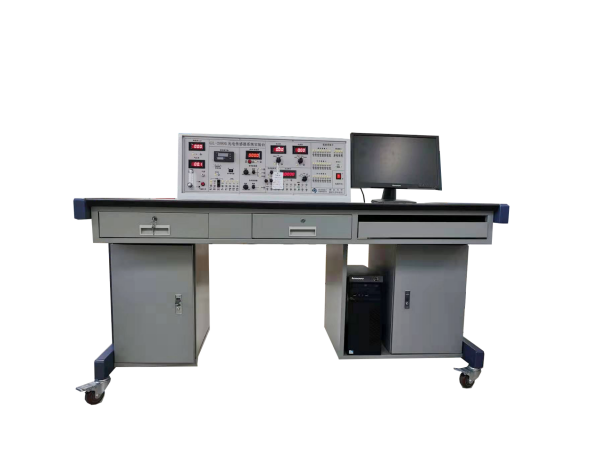

Ana konsol, deney modülü, bilgisayar ana bilgisayarı, monitör, sensörler vb. için 1600 mm * 800 mm * 750 mm boyutlarındadır.

Ⅴ.Eğitim Programı

Eğitim 1: Lazerin Monokromatiklik Deneyi

Eğitim 2: Işık Dağılımı Deneyi

Eğitim 3: Aydınlatma Deneyi

Eğitim 4: Optik Güç Deneyi

Eğitim 5: Işığa Duyarlı Cihazların Karanlık Akımı ve Parlak Akımı Deneyi

Eğitim 6: Fotodirençlerin Karanlık Direnci ve Parlak Direnci Deneyi

Eğitim 7: Fotodirençlerin Gerilim Akımı Karakteristikleri Deneyi

Eğitim 8: Fotodirencin Işık Karakteristikleri Deneyi

Eğitim 9: Fotodirencin Spektral Karakteristikleri Üzerine Deneysel Çalışma

Eğitim 10: Fotodiyotların Spektral Karakteristikleri Deneyi

Eğitim 11: Fotodiyotların Aydınlatma Karakteristikleri Üzerine Deney

Eğitim 12: Fototransistörün Spektral Karakteristikleri Deneyi

Eğitim 13: Fototransistörlerin Aydınlatma Karakteristikleri Üzerine Deney

Eğitim 14: Fototransistörün Gerilim Akım Karakteristikleri Deneyi

Eğitim 15: Optoelektronik Anahtar Deneyi

Eğitim 16: Fotovoltaik Hücrelerin Spektral Karakteristikleri Üzerine Deney

Eğitim 17: Fotovoltaik Hücrelerin Işık Karakteristikleri Üzerine Deney

Eğitim 18: Kızılötesi Yansıtıcı Anahtar Deneyi

Eğitim 19: Kızılötesi Piroelektrik Dedektör Uygulama Deneyi

Eğitim 20: Kızılötesi Piroelektrik Sensör Prensibi Üzerine Deney

Eğitim 21: Darbeli Işık Modülasyonu ve Demodülasyonu Deneyi

Eğitim 22: Ses ve Işık Modülasyonu ve Demodülasyonu Deney

Eğitim 23: Optoelektronik Hız Sensörü Hızının Deneysel Ölçümü

Eğitim 24: Fiber Optik Basınç Sensörü Deneyi

Pratik

Eğitim 25: Fiber Optik Sıcaklık Sensörü Deneyi

Pratik

Eğitim 26: Fiber Optik Deplasman Sensörü Deneyi

Eğitim 27: PSD Sensör Deneyi

Senkron PC versiyonu:
