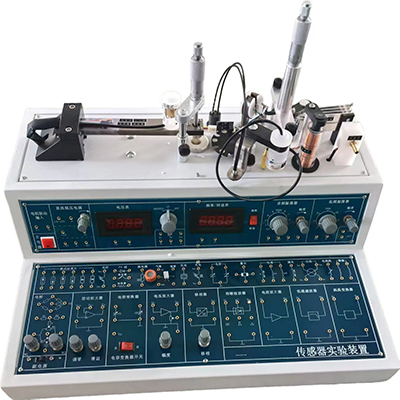

GL998 Sensör test tezgahı

GL998 sensör test tezgahı; metal gerinim sensörleri, termokupl sensörleri, diferansiyel transformatörler, endüktif solenoid sensörler, girdap akımı deplasman sensörleri, Hall sensörleri, manyetoelektrik sensörler, piezoelektrik ivme sensörleri, kapasitif sensörler, piezorezistif basınç sensörleri, optik fiber sensörler, PN bağlantı sıcaklık sensörleri, termistörler, gaz sensörleri, nem sensörleri, fotoelektrik hız sensörleri ve diğer sensörleri içerir.

Ⅰ. GL998 sensör test tezgahı konfigürasyonu

1. Metal gerinim sensörü

Platin gerinim direnci değeri: 350Ω×4, sıcaklık kompanzasyon levhası 350Ω×2

2. Termokupl sensörü

DC direnci: 10Ω, seri bağlı iki bakır-konstantan termokupldan oluşur

3. Diferansiyel transformatör

Aralık: ≥5mm DC direnci: 5Ω-10Ω

4. Endüktif solenoid sensörü: Aralık: ≥5mm

5. Eddy akımı deplasman sensörü

Aralık: 3mm, DC direnci: 1Ω-2Ω

6. Hall sensörü

JVC, Japonya tarafından üretilen doğrusal yarı iletken Hall plakası, aralık: ±3mm

7. Manyetoelektrik sensör

DC direnci: 30Ω-40Ω, hassasiyet: 0,5v/m/s

8. Piezoelektrik ivme sensörü

Çift seramik piezoelektrik çip ve bakır kütle bloklarından oluşur. Rezonans frekansı: >35Hz

9. Kapasitif sensör

Aralık: ±5mm, iki set sabit plaka ve bir set hareketli plakadan oluşan diferansiyel değişken alanlı kapasitif sensör

10. Piezorezistif basınç sensörü

Aralık: 15Kpa, güç kaynağı: ≤4V

11. Fiber optik sensör

Y şeklinde yarım daire dağıtımlı optik fiberden oluşan, iletim ve alım devrelerine sahip ışık kılavuz sensörü, doğrusal aralık: ±1mm.

12. PN bağlantı sıcaklık sensörü

Yarı iletken PN bağlantının iyi doğrusal sıcaklık ve gerilim karakteristikleri kullanılarak üretilen sıcaklık sensörü,

Hassasiyet: -2mV/℃.

13. Termistör

Yarıiletken termistör NTC: Sıcaklık sistemi negatif, 25℃ Ω'da 10K

14. Gaz sensörü (alkol)

Ölçüm aralığı: 50-2000ppm

15. Nem sensörü

Ölçüm aralığı: %10R11--%95RH

16. Fotoelektrik hız sensörü

n≤2400r/dk

Ⅱ. Ekipman özellikleri

GL998 sensör test tezgahının boyutları 500x420x320mm'dir

Ⅲ. Deneysel öğeler

1. Gerinim ölçer performansı - tek kollu köprü

2. Tek kollu, yarım köprü, tam köprü karşılaştırma deneyi

3. Gerinim ölçer sıcaklığı ve kompanzasyonu

4. Termokupl deneyi

5. Faz Kaydırıcı deneyi

6. Faz duyarlı dedektör deneyi

7. Gerinim ölçer - AC tam köprü deneyi

8. AC tam köprü uygulaması - genlik ölçümü

9. Akım tam köprü uygulaması - elektronik terazi 1

10. Diferansiyel transformatörün performansı

11. Diferansiyel transformatörün sıfır noktası artık gerilim kompanzasyonu deneyi

12. Diferansiyel transformatörün kalibrasyonu

13. Diferansiyel transformatör uygulaması - titreşim ölçümü

14. Diferansiyel transformatör uygulaması - elektronik terazi 2

15. Diferansiyel solenoid sensörünün statik deplasman performansı

16. Diferansiyel solenoid sensörünün dinamik deplasman performansı

17. Girdap akımı sensörünün statik kalibrasyonu

18. Ölçülen nesnenin malzemesinin girdap akımı sensörlerinin özelliklerine etkisi

19. Girdap akımı sensörlerinin uygulaması - genlik ölçümü

20. Girdap akımı sensörlerinin uygulaması - elektronik teraziler 3

21. Hall sensörlerinin DC uyarma statik yer değiştirme karakteristikleri

22. Hall sensörlerinin uygulamaları - elektronik teraziler 4

23. Hall sensörlerinin AC uyarma statik yer değiştirme karakteristikleri üzerine deney

24. Hall sensörlerinin uygulamaları - genlik ölçümü

25. Piezoelektrik sensör uç kapasitansının gerilim yükselteçleri ve yük yükselteçleri üzerindeki etkisi

26. Piezoelektrik sensörlerin dinamik tepki deneyi

27. Manyetoelektrik sensörlerin performansı

28. Diferansiyel alan kapasitans sensörünün statik ve dinamik karakteristikleri

29. Çift paralel ışınların dinamik karakteristikleri - sinüzoidal kararlı durum etkisi

30. Dağınık silikon piezorezistif basınç sensörü deneyi

31. Optik fiber yer değiştirme sensörü deneyi

32. PN bağlantı sıcaklık sensörü sıcaklık ölçüm deneyi

33. Termistör sıcaklık ölçümü gösteri deneyi

34. Neme duyarlı direnç deneyi

35. Gaz sensörü deneyi

36. Yansıtıcı Fotoelektrik Sensör Hız Ölçüm Deneyi

37. Veri Toplama Sistemi Deneyi - Statik Toplama Örneği

38. Veri Toplama Sistemi Deneyi - Dinamik Toplama Örneği

39. Sensör Algılama Mikro Sistem Deneyi

Senkron PC versiyonu:
