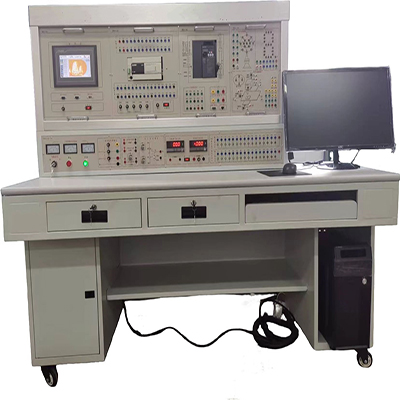

GLPLC-2B PLC eğitim platformu

Ⅰ.Temel Yapılandırma

Bu PLC eğitim platformu, bir ana bilgisayar, bir eğitim masası, bir ana eğitim bileşeni, bir eğitim modülü (çok sayıda endüstriyel saha ekipmanı simülasyon eğitim nesnesi dahil) vb. içerir. Öğrencilere temel PLC talimatlarını uygulama ve PLC'nin çalışma prensibini derinlemesine anlama eğitimi verebilir. Öğrencilerin teorik bilgileri pratik işlemlerle birleştirmelerine yardımcı olmak için trafik ışığı kontrolü, üç katlı asansör kontrolü vb. gibi PLC'nin birden fazla pratik uygulama senaryosunu simüle edebilir.

1. AC güç kontrol ünitesi

Başlatma-durdurma anahtarıyla kontrol edilen ve sigorta koruması, kaçak koruması vb. ile donatılmış bir dizi üç fazlı dört kablolu 380 V ve tek fazlı 220 V güç kaynağı sağlar. Aynı zamanda, kaçak alarm göstergesi, alarm sıfırlama ve AC voltaj göstergesi de vardır.

2. DC güç kaynağı, DC voltaj/akım ölçer, lojik çıkış ve gösterge vb.

DC voltaj: 0~10 V ayarlanabilir çıkış; DC akım: 4~20 mA ayarlanabilir çıkış; DC dijital voltaj ölçer/akım ölçer; voltaj ölçer aralığı 0~200V, doğruluk 0,5 seviye; akım ölçer aralığı 0~200 mA, doğruluk 0,5 seviye; ayrıca lojik seviye çıkışı (ilerlemeli, kendinden kilitlemeli), lojik seviye göstergesi, LED dijital lamba, yön göstergesi, müzik kutusu, DC 24V röle ve sinyal dönüştürme soketi ile donatılmıştır.

3. Ana bilgisayar eğitim bileşenleri

Siemens S7-1214, SM 1223 DI8×24VDC/DQ 8×RLY çıkış genişletme modülü, analog giriş/çıkış modülü SM1234, Ethernet anahtarı, destekleyici sinyal kartı, deney kılavuzu, deney programı ve iletişim programlama kablosu ile yapılandırılmıştır.

4. PLC-03 tipi analog kontrol eğitim bileşeni 1

Su lambası eğitim modülü, port tipi bantlı konveyör vb. kurulumu. Tüm anahtarlar ve gösterge ışıkları çeşitli durumları simüle etmek için kullanılır ve panele doğrudan deneysel proje şemaları ve simülasyon diyagramları yazdırılır.

5. PLC-04 tipi simülasyon kontrol eğitim bileşeni 2

Liman vinci eğitim modülü, kavşak trafik ışığı eğitim modülü kurulumu, çeşitli durumları simüle etmek için anahtarlar ve gösterge ışıkları kullanır ve panel doğrudan deneysel proje şemaları ve simülasyon diyagramlarıyla yazdırılır.

6. PLC-05 tipi simülasyon kontrol eğitim bileşeni 3

Üç katlı asansörler gibi modüller kurulumu, çeşitli durumları simüle etmek için anahtarlar ve gösterge ışıkları kullanır ve panel doğrudan deneysel proje şemaları ve simülasyon diyagramlarıyla yazdırılır.

7. PLC-06 tipi simülasyon kontrol eğitim bileşeni 4

İşleme merkezi, dijital giriş ve çıkış ve Tianta Light eğitim modülleri kurulumu, deneysel proje şemaları ve simülasyon diyagramlarıyla yazdırılır.

8. PLC-11 tipi dokunmatik ekran eğitim bileşeni

7 inç renkli dokunmatik ekran (TPS7062KX), iletişim indirme programlama kablosu, dokunmatik ekran ve PLC iletişim kablosu, geliştirme yapılandırma yazılımı; AC kontaktör; ara röle; yardımcı kontak; termik röle ile donatılmıştır. Buton (güçlü güç); acil durdurma; seyir anahtarı; zaman rölesi.

9. PLC-20 motor kılavuz rayı, optik enkoder hız ölçüm sistemi ve dijital takometre/fren sistemi

Üç fazlı sincap kafesli asenkron motor içerir: 380V/△, hızı 1500RPM'den az, gücü 100W'tan az, optik enkoder hız ölçüm sistemi (Omron 1024 fotoelektrik enkoder ile donatılmıştır), dijital takometre ve motoru sabitlemek için paslanmaz çelik kılavuz rayı. Paslanmaz çelik kılavuz rayı, motor ve enkoder arasındaki eşmerkezliliğin ±5 kabloyu geçmemesini sağlayan iyi bir düzlüğe sahiptir ve motor çalışma sırasında düşük gürültüye sahiptir; voltaj geri besleme sinyaline sahiptir; ayrıca iki adet A ve B kanalı içeren fotoelektrik kodlama sinyal çıkışına sahiptir.

10. Elektrik kontrol modülü

11. Deneysel bağlantı hattı

Farklı deneysel projelerin özelliklerine göre, iki farklı deneysel bağlantı hattı donatılmıştır. Güçlü akım kısmı, yüksek güvenilirlikli kılıf yapısına sahip tabanca fişi bağlantı hattını kullanır (elektrik çarpması olasılığı yoktur) ve oksijensiz bakır tel, ultra yumuşaklık amacına ulaşmak için saç teli inceliğinde çok telli bir tele çekilir. Yumuşaklık, yüksek basınç dayanımı, yüksek mukavemet, sertleşmeye karşı dayanıklılık ve iyi tokluk avantajlarına sahip nitril polivinil klorür yalıtım tabakasıyla kaplanmıştır. Fiş, temas halinde güvenli ve güvenilir olan berilyum hafif bakır şarapnel içeren sağlam bir bakır parçadan oluşur; zayıf akım kısmı ise elastik berilyum hafif bakır açık yapı bağlantı hattını kullanır. Her iki kablo da yalnızca ilgili iç deliğin soketiyle eşleştirilebilir ve karıştırılamaz, bu da deneyin güvenliğini ve rasyonelliğini büyük ölçüde artırır.

12. Konfigürasyon Yazılımı

TIA Portal yazılımı, MCGS simülasyon yazılımı, deneysel yazılım vb. sağlayın.

13. Bilgisayar

Orijinal işletim sistemi ve TIA Portal yazılımı ile donatılmış CPU i5/8G DDR4/240G SSD.

14. Güvenlik Koruması

1) Üç fazlı AC güç çıkışı, elektronik devreler ve sigortaların çift aşırı akım ve kısa devre koruma fonksiyonlarıyla donatılmıştır. Çıkış akımı 3A'den yüksek olduğunda, güç kaynağı bağlantısı kesilebilir ve bir alarm sinyali verilir;

2) Deney masası, birbirine bağlanamayan üç tip deney kablosu kullanır. Güçlü akım, tamamen plastik kaplı güvenlik deney kabloları kullanır, zayıf akım, metal çıplak deney kabloları kullanır (gerçek çekirdek bakır çapı, güçlü akım kablosundan daha büyüktür) ve gözlem deliği, öğrencilerin yanlışlıkla zayıf noktalara güçlü akım bağlama olasılığını önlemek için 2# deney kabloları kullanır;

3) Bu PLC eğitim platformunun AC ve DC güç kaynakları, aşırı akım koruma fonksiyonuyla donatılmıştır.

Ⅱ. Tamamlanmış Deneysel Projeler

(Ⅰ) Temel İçerik

1. PLC Temel Programlama Alıştırmalarının Tamamlanması

2. Akan Işık Eğitim Modülü

3. Konveyör Bant Eğitim Modülü

4. Vinç Eğitim Modülü

5. Kavşak Trafik Işığı Eğitim Modülü

6. Üç Katlı Asansör ve Diğer Modüller

7. İşleme Merkezi

8. Dijital Giriş ve Çıkış

9. Işık Kulesi Eğitim Modülü

(Ⅱ) Uygulama Deneyi

1. Üç Fazlı Asenkron Motor Yavaşlama Kontrolü ve Kendinden Kilitli Kontrol

2. Üç Fazlı Asenkron Motor Kilitli İleri ve Geri Kontrolü

3. Gecikmeli İleri ve Geri Kontrollü Üç Fazlı Asenkron Motor

4. Limit Otomatik Gidiş-Dönüş Kontrollü Üç Fazlı Asenkron Motor

5. Üç Fazlı Asenkron Motor Y/△ Anahtarlamalı Başlatma Kontrolü

6. PLC Tabanlı Üç Fazlı Asenkron Motor Y/△ Anahtarlamalı Başlatma Kontrolü

(Ⅲ) Fiziksel Model Deneyi

1. Step Motor Sürücüsü Kontrol

2. DC motor hız kontrolü

3. Sıcaklık PID kontrolü

(IV) PLC, dokunmatik ekran kapsamlı uygulama becerileri eğitimi

1. PLC dijital kontrol tabanlı çoklu hız

2. PLC analog kontrol tabanlı değişken frekanslı açık çevrim hız regülasyonu

3. Dokunmatik ekran kontrolü tabanlı temel talimat programlama alıştırmaları

4. Dokunmatik ekran kontrolü tabanlı LED kontrolü

5. Dokunmatik ekran kontrolü tabanlı sıcaklık PID kontrolü

6. PLC, dokunmatik ekran iletişim kontrolü
