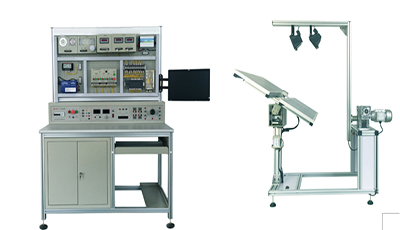

GL-GF-2 Güneş Fotovoltaik Güç Üretimi Mühendisliği Deneysel Platformu

Ⅰ. Ürün Genel Bakışı

GL-GF-2 güneş fotovoltaik güç üretim mühendisliği deney platformu, "Güneş Fotovoltaik Teknolojisi Kapsamlı Uygulama Sistemi" ve "Güneş Pili Modülü" olmak üzere iki bölümden oluşmaktadır. Üniversitelerde ve mesleki eğitimde yeni enerji bölümleri için güneş fotovoltaik güç üretim sistemi mühendisliği uygulama ve tasarımının ilgili deneysel eğitim ihtiyaçlarını karşılamak üzere özel olarak tasarlanmıştır. Bu sistem aşağıdaki özelliklere sahiptir:

Ⅱ. Sistem Kompozisyonu

1. Güneş panelleri, birden fazla fotovoltaik panel grubunun paralel ve seri birleşimini gerçekleştirebilir ve birleştirmeyi sağlamak için hızlı fişler ve kablolar kullanır. 30 W tek güç, 17,5 V açık devre voltajı ve 1,75 V tepe akımına sahip polikristalin silikon fotovoltaik panellerle donatılmıştır; toplam 4 panelden oluşmaktadır.

2. Tek eksenli izleme mekanizması, DC24V güç kaynağı ve PNP veya NPN çıkışlı bir dizi ışık sensörü ve DC24V DC motorlarla sürülen bir dizi motor sürücüsü ile donatılmış otomatik izleme ünitesi; kontrol için Siemens SR20 PLC ve gün ışığını simüle etmek için 4 adet yüksek güçlü halojen lamba kullanılmıştır. Gün ışığı aydınlatmasındaki değişiklikleri simüle etmek için parlaklık kademesiz olarak ayarlanabilir.

3. Modbus haberleşme fonksiyonlu lüksmetre, ana bilgisayar sistemine veri toplamak için ekipmanla donatılmış endüstriyel cihazlarla veri yolu iletişimi gerçekleştirebilir.

4. 2 DC ampermetre, 2 DC voltmetre, 1 AC voltmetre, 2 AC ampermetre, 1 set sıcaklık ve nem sensörü, Modbus haberleşme fonksiyonlu, tüm veriler veri yolu üzerinden ana bilgisayar sistemine yüklenebilir ve toplanabilir.

5. Akü, 4 grup 12V/8AH akü ile donatılmıştır. Bu akü, seri ve paralel akü kombinasyonunu gerçekleştirebilir. 1 akü şarj cihazı ve akü, akülerin kolay yerleştirilmesi için birleşik bir gövde ile donatılmıştır.

6. PLC programlama başlangıç yazılımı ve kuvvet kontrol yapılandırma yazılımı ile donatılmış 1 set bilgisayar.

7. Güneş enerjisi invertör modülü, DC12V güç girişi, maksimum çıkış gücü 100W, çıkış voltajı AC220V.

8. Güneş kontrol cihazı, maksimum giriş voltajı 30V, 12V kurşun-asit akü ile kullanılabilir, DC yük çıkış fonksiyonu ile zaman kontrol çıkışı gerçekleştirebilir.

9. Yük: Bir adet 12V DC yük fanı, bir LED lamba, bir akkor lamba; bir adet AC yük fanı, bir LED lamba, bir akkor lamba; bir adet yüksek güçlü ayarlanabilir direnç 100W/100R ve bir adet sabit direnç 10R/100W ile donatılmıştır.

Ⅲ. Bu güneş fotovoltaik güç üretim projesinin deneysel projeleri

(Ⅰ) Güneş paneli karakteristik deneyi

1. Güneş paneli açık devre gerilim testi deneyi

2. Güneş paneli kısa devre akımı testi deneyi

3. Güneş paneli I-V karakteristik testi deneyi

4. Güneş paneli çıkış gücü hesaplama deneyi

5. Güneş paneli dönüşüm verimliliği ölçüm deneyi

6. Açık devre gerilimi ve bağıl ışık yoğunluğu fonksiyonu ilişkisi deneyi

7. Kısa devre akımı ve bağıl ışık yoğunluğu fonksiyonu ilişkisi deneyi

8. Güneş paneli P-V karakteristik testi deneyi

9. Güneş paneli karanlık volt-amper karakteristik testi deneyi

10. Güneş modülü çıkış karakteristik testi deneyi

11. Güneş paneli seri açık devre gerilim testi deneyi

12. Güneş paneli seri kısa devre akımı testi deneyi

13. Güneş paneli paralel açık devre gerilim testi deneyi

14. Güneş paneli paralel kısa devre akımı testi deneyi

15. Yük karakteristik testi deneyi

(Ⅱ) Güneş otomatik takip deneyi

1. Güneş takip sistemi prensibi deneyi

2. Güneş Güneş ışığı izleme ve konumlandırma sensörü prensibi üzerine deney

3. Çevrenin fotovoltaik dönüşüm üzerindeki etkisi üzerine deney

4. İzleme kontrol cihazının çalışması üzerine deney

5. İletim aktüatörünün kablolaması üzerine eğitim

6. Güneş ışığı kontrol takibi üzerine deney

7. Güneş ışığı kontrol-zaman kontrol takibi üzerine deney

8. Güneş pili modüllerinin çevresel izlenmesi üzerine deney

(Ⅲ) Güneş pili kontrol cihazı deneyi

1. Güneş pili şarj kontrolü üzerine deney

2. Kontrol cihazı şarj ve deşarj koruması üzerine deney

3. Akü voltajı ve akım testi üzerine deney

4. Akü akım giriş ve çıkışını kontrol etme deneyi

5. Kontrol cihazı ortam sıcaklığı ölçümü üzerine deney

6. Kontrol cihazı ışık kontrolü-zaman kontrol çıkışı üzerine deney

(Ⅳ) Güneş enerjisi uygulaması üzerine deney

1. Güneş AC ve DC fanı üzerine deney

2. Güneş sokak lambası üzerine deney

3. Güneş uyarı lambası üzerine deney

4. Güneş şarj cihazı üzerine deney

(Ⅴ) Güneş fotovoltaik invertörü üzerine deney

1. İnvertörün çalışma prensibinin analizi üzerine deney

2. Çıkış voltajı üzerine deney ve akım testi

3. Çıkış gücü tahmini deneyi

4. Giriş voltaj aralığı testi deneyi

5. Dönüşüm verimliliği hesaplama deneyi
