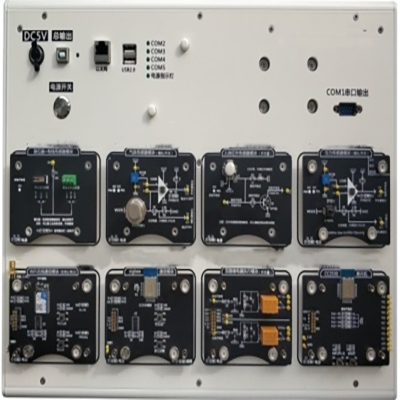

GLW-2A Nesnelerin İnterneti Deney Kutusu

Ⅰ. Ekipman Tanıtımı

GLW-2A Nesnelerin İnterneti Deney Kutusu, elektronik bilgi, bilgisayar ve Nesnelerin İnterneti bölümleri için bir öğretim ve eğitim ekipmanıdır. Anakart, sensör kiti, tek çipli kit, aktüatör kiti, otomatik tanımlama kiti, bilgisayar, operasyon masası, sensör ağı uygulama geliştirme eğitim kiti, kablo paketi, anahtar, yönlendirici, bulut platformu, geliştirme araçları ve eğitim kılavuzundan oluşur.

Deney kutusu, yüksek performanslı bir anakart ve genişletme arayüzü ile donatılmıştır ve aralarından seçim yapabileceğiniz çeşitli Nesnelerin İnterneti modülleri ve sensör modülleri mevcuttur. Anakart ve modül, sabit olmayan manyetik emme bağlantı yöntemi ile tasarlanmıştır. Ek kablolama gerektirmeden doğrudan deney platformunun ilgili yuvasına yerleştirilebilirler. Anakart yuvası ve öğretim modülü, güç kaynağı ve sinyal iletimi sağlamak için elastik prob kontakları kullanır. Öğrenciler, deneyler için modülleri istedikleri gibi bağlayabilir, Nesnelerin İnterneti ve karmaşık çok modüllü ağ deneyleri hakkında temel bilgileri tamamlayabilir ve güçlü bir genişletilebilirliğe sahip olabilirler.

Bu deney kutusu, kaynaklar açısından zengindir ve düzinelerce ders deneyi sunar. Tek çipli mikrobilgisayar teknolojisi, gömülü sistemler, RFID teknolojisi, ZigBee teknolojisi, radyo frekansı tanımlama teknolojisi, kablosuz iletişim teknolojisi, internet teknolojisi, sensör teknolojisi, veri toplama, kablosuz sensör ağı, Nesnelerin İnterneti uygulama geliştirme, akıllı terminal geliştirme, devre tasarımı, entegre devre teknolojisi ve elektronik uygulama teknolojisi gibi birçok dersin deneysel eğitimini tamamlayabilir. Ders deneyi, öğrencilerin pratik uygulama becerilerini geliştirmeye odaklanan açık yazılım ve donanım kaynakları sağlar ve öğretim, bilimsel araştırma, öğrenci mezuniyet tasarımı ve diğer ilgili Nesnelerin İnterneti konularını gerçekleştirebilir.

Ⅱ. Deney Kutusunun Özellikleri

GLW-2A Nesnelerin İnterneti deney kutusu, tüm güç kaynağı ihtiyaçlarını karşılayabilen maksimum 10A akıma sahip 3,3V, 5V ve 12V gibi yaygın güç kaynakları sağlar; seri port, USB portu ve Ethernet gibi yaygın arayüzler sunar. Deney kutusu, ikincil yükseltmeler için uygun uyumluluk ve genişletilebilirliğe sahiptir. Maliyetleri etkili bir şekilde azaltabilecek aksesuarlar satın alarak yükseltme yapabilirsiniz.

1. Entegre güç kaynağı sayesinde deney kutusu, kullanımı kolay bir güç kablosuyla donatılabilir;

2. Kolay genişletme için USB arayüzü, J-link indirme arayüzü, CC-hata ayıklama indirme arayüzü ve seri port arayüzü mevcuttur;

3. Dahili USB HUB, 1 USB HUB aracılığıyla 8 USB arayüzünü genişletir; veri iletildiğinde, Nesnelerin İnterneti modülünün ayrı bir veri kablosu bağlamasına gerek kalmaz;

4. 8 evrensel deney modülü yuvası, entegre kısa devre koruma tasarımı ve 8 modül bağlantı deneyini destekler. Tek bir bilgi noktasını öğrenerek çok modüllü kapsamlı uygulamalar gerçekleştirebilir ve kablosuz sensör ağı deneyleri gibi çeşitli karmaşık ağ deneylerini tamamlayabilir;

5. Anakart sıfırlama düğmesi ve ZigBee simülatörü sıfırlama düğmesi mevcuttur. İletişim ve simülasyon hata ayıklama işlemleri karıştırıldığında, başlangıç durumuna geri dönmek için sıfırlama düğmesine basmanız yeterlidir;

6. Nesnelerin İnterneti deneylerinde veri analizini kolaylaştırmak için entegre sanal enstrüman edinim arayüzü (sanal enstrüman edinim cihazı isteğe bağlı);

7. Her COM terminali bir gösterge ışığına (sarı) karşılık gelir; COM1-COM4 modülleri normal çalışırken gösterge ışığı her zaman yanar ve ayrıca bir anakart çalışma gösterge ışığı (mavi) bulunur. Deney platformu normal çalışırken gösterge ışığı her zaman yanar;

8. Manyetik olarak çıkarılabilir bir modül kullandığı için yükseltmesi kolaydır ve yeni bir modül mevcut olduğunda sorunsuz bir şekilde bağlanabilir;

9. Deney kutusu iki katmana ayrılmıştır. Üst katman, gömülü bir yapıya sahip olan ve isteğe bağlı olarak modüllerle birleştirilebilen ana alt plakadır; alt katman ise modülleri ve deneysel araçları depolamak için kullanılabilen bir bölme yapısına sahiptir;

10. Geniş bir konu yelpazesini kapsar

Deneysel kutu, sensör teknolojisi, gömülü teknoloji, Nesnelerin İnterneti mühendisliği, otomatik tanımlama, elektronik haberleşme mühendisliği ve otomasyon gibi birçok disiplinde deneysel eğitim sağlar.

Ⅲ. Deneysel kutu konfigürasyonu:

1. Sensörler: ışık, duman, gaz, atmosferik basınç, PM2.5, ultrasonik, sıcaklık ve nem, toprak sıcaklığı ve nemi, kızılötesi çit, kapı mıknatısı, insan kızılötesi, röle, kızılötesi sıcaklık ölçümü, DC motor sürücüsü, step motor aktüatörü, üç eksenli ivme sensörü ve diğer sensörleri sağlayabilir;

2. Manyetik çıkarılabilir modüller: 51 tek çipli mikrobilgisayar modülü, LoRa modülü, STM32 modülü, RFID modülü, LED yürütme modülü, ZigBee modülü, Arduino UNO modülü, 4G modülü, NB-IOT modülü, WiFi modülü, kızılötesi uzaktan kumanda modülü, dar bant iletişim modülü, IPV6 kenar yönlendirme iletişim modülü ve diğer IoT deneysel modüllerini sağlayabilir;

3. Akıllı ağ geçidi: Bu ağ geçidi, Linux/Andriod sistemini kullanan ve ana bilgisayar yazılımlarını destekleyen, 7 inç dokunmatik ekrana sahip, kendi geliştirdiğimiz bir üründür.
