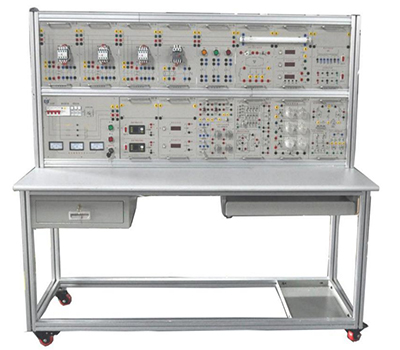

GLDG-1 elektrik ve elektronik deney platformu

Ⅰ. Genel Bakış

GLDG-1 elektrik ve elektronik deney platformu, hem deney ve yönetimi, hem de pratikliği ve ilerlemeyi vurgulayan yeni nesil bir deney ekipmanıdır. Ekipmanın genel görünümü güzel ve yapısı kompakttır. Çeşitli deney modüllerinin işbirliği sayesinde, "Elektrik Temelleri", "Elektrik Teknolojisi", "Analog Elektronik Teknolojisi" ve "Dijital Elektronik Teknolojisi" gibi birçok dersin deneylerini tamamlayabilir. Bu elektrik ve elektronik deney tezgahı, yukarıdaki ders planlarının ihtiyaçlarını tam olarak karşılar.

Ⅱ. Teknik Koşullar

1. Çalışma güç kaynağı: üç fazlı dört telli (veya üç fazlı beş telli) 380V±%5, frekans 50HZ

2. Giriş gücü: 1,5KVA

3. GLDG-1 elektrik ve elektronik deney platformu boyutları: 1560mm*700mm*1500mm

4. Yalıtım direnci: ＞5MΩ

5. Koruma önlemleri: güvenilir can güvenliği koruma sistemi

Ⅲ. Sistem yapılandırması

1. GDS bileşenleri

DC ayarlanabilir voltaj ve akım ayarlı güç kaynağı

Kısa devre korumalı ve dijital çıkış göstergeli, 0~30V ayarlanabilir voltaj ayarlı güç kaynağı çıkışı. 0~500mA akım ayarlı güç kaynağı çıkışı. Açık devre koruması, sabit akım göstergesi ve çıkış akımı gösterge fonksiyonlarına sahiptir.

2. Tamamen akıllı fonksiyon sinyal üreteci

Üç dalga formu çıkışı: sinüs dalgası, kare dalga ve üçgen dalga. Çıkış frekans aralığı 1Hz-1MHZ. Çıkış genliği 0~20Vp~P. Geleneksel çıkış sinyali, 20db/40db zayıflama ve tarama fonksiyonlarına sahiptir. Eşit hassasiyetli dijital frekans testi prensibini benimser ve harici frekans ölçüm fonksiyonuna sahiptir. Frekans aralığı: 1Hz~10MHZ.

3. DC güç kaynağı, voltmetre

Akıllı DC voltaj ve akım ölçer. Dört haneli kayan noktalı ölçüm değeri göstergesi. Dahili otomatik anahtarlama aralığı, voltaj aralığı: 0~250V; akım aralığı: 0~5A, ölçüm hassasiyeti 0,5 seviyesinden daha iyidir. Aşırı aralık alarmı ve bilgisayar iletişimi fonksiyonlarına sahiptir.

4. Çok Fonksiyonlu AC Ölçer

İki adet akıllı çok fonksiyonlu AC ölçer sunar. Voltaj aralığı 0~500V; akım aralığı: 0~A. Voltaj, akım, güç, güç faktörü ve fazı ölçme fonksiyonuna sahiptir, etkin değer ölçümü ve dijital göstergeye sahiptir. Hassasiyet: 0,5 seviye.

IV. Deneysel projeler

1. Temel elektrik mühendisliği eğitim projeleri

(1) Temel elektrik aletlerinin kullanımı ve ölçüm hatalarının hesaplanması

(2) Alet ölçüm hatalarını azaltma yöntemleri

(3) Ohm yasası

(4) Süperpozisyon ilkesinin doğrulanması ve arıza teşhisi

(5) Kirchhoff gerilim ve akım yasalarının doğrulanması ve arıza teşhisi

(6) Thevenin teoreminin doğrulanması ve arıza teşhisi

(7) Norton teoreminin doğrulanması ve arıza teşhisi

(8) Gerilim kaynağı ve akım kaynağının eşdeğer dönüşümü

(9) DC direnç devre arızalarının incelenmesi

(10) Homojenlik teoremi

(11) İkame teoremi

(12) Kapasitörlerin şarj ve deşarjı

(13) Maksimum güç transferi Koşul belirleme

(14) Karşılıklılık teoreminin incelenmesi

(15) Doğrusal pasif iki portlu şebekenin incelenmesi

(16) Potansiyel gerilimin belirlenmesi ve devre potansiyel diyagramının çizimi

(17) Bilinen doğrusal ve doğrusal olmayan devre elemanlarının volt-amper karakteristiklerinin ölçümü ve haritalanması

(18) Bilinmeyen doğrusal ve doğrusal olmayan devre elemanlarının volt-amper karakteristiklerinin ölçümü ve haritalanması

(19) Birinci mertebeden RC devresinin tepkisi

(20) İkinci mertebeden dinamik devre tepkisinin incelenmesi

(21) RLC seri rezonans devresinin incelenmesi

(22) RLC elemanlarının empedans karakteristiklerinin testi

(23) RLC seri AC devresi ve paralel AC devresi

(24) DC devresinde ve AC devresinde LC elemanları Devrenin özellikleri

(25) Floresan lamba devresinin bağlanması ve güç faktörünün iyileştirilmesi

(26) Güç faktörü ve faz sırasının ölçülmesi

(27) Üç metre yöntemi kullanılarak AC devresinin eşdeğer parametrelerinin ölçülmesi

(28) Üç fazlı AC devresinin voltajının ölçülmesi

(29) Üç fazlı AC devresinin akımının ölçülmesi

(30) Üç fazlı AC devresinin gücünün ölçülmesi devre

(31) Tek fazlı transformatörün parametrelerinin belirlenmesi ve sargı polaritesinin belirlenmesi

(32) Karşılıklı endüktans kuplaj devresi

(33) Karşılıklı endüktans bobininin aynı isimli ucunun belirlenmesi

(34) Tek fazlı watt-saat ölçerin kurulumu ve kullanımı

2. Simülasyon devre eğitim projesi

(1) Yaygın elektronik cihazların kullanımı

(2) Kristal diyotların belirlenmesi, tanımlanması ve tespiti

(3) Kristal triyotların tanımlanması ve tespiti

(4) Transistör ortak emitörlü tek tüplü amplifikatör

(5) Alan etkili tüplü amplifikatör devresi

(6) Negatif geri beslemeli amplifikatör devresi

(7) Diferansiyel amplifikatör devresi

(8) Emitör izleyicisi

(9) Ortak kollektör amplifikatörü

(10) Ortak baz amplifikatörü

(11) İki aşamalı direnç-kapasitör kuplajlı amplifikatör

(12) İşlemsel amplifikatörlerin temel bağlantısı

(13) Entegre işlemsel amplifikatör eş fazlı orantılı amplifikatör

(14) Entegre işlemsel amplifikatör ters çeviren orantılı amplifikatör

(15) Entegre işlemsel amplifikatör toplama devresi

(16) Entegre işlemsel amplifikatör çıkarma devresi

(17) Entegre işlemsel amplifikatör entegrasyon devresi

(18) Entegre işlemsel amplifikatör diferansiyel devresi

(19) Gerilim izleyici

(20) Gerilim Karşılaştırıcı

(21) RC köprü sinüs dalgası osilatörü

(22) Kare dalga üreteci

(23) Üçgen dalga üreteci

(24) Testere dişi dalga üreteci

(25) Sıfır geçiş karşılaştırıcısı

(26) Pencere karşılaştırıcısı

(27) Entegre op-amp'nin sıfır ayar devresi

(28) Yanlış güç polaritesi bağlantısı için koruma devresi

(29) Giriş sınırı koruma devresi

(30) Çıkış sınırı koruma devresi

(31) OTL güç yükselteci

(32) RC sinüs dalgası osilatörü ve frekans seçim yükselteci

(33) Tristör kontrollü doğrultucu devresi

(34) Tek fazlı yarım = Tek fazlı tam dalga doğrultma ve filtreleme devresi

(35) Tek fazlı tam dalga doğrultma ve filtreleme devresi

(36) Tek fazlı köprü doğrultma ve filtreleme devresi

(37) Zener diyot voltaj regülatör devresi ve voltaj regülasyonu Prensip

(38) Üç terminalli entegre sabit voltaj regülatörü

(39) Pozitif güç kaynağı çıkışı ayarlanabilir entegre voltaj regülatörü

(40) Seri transistör voltaj regülatörü devresi

3. Dijital devre eğitim projeleri

(1) Kristal diyot anahtarlama özellikleri

(2) Kristal transistör anahtarlama özellikleri

(3) Diyot sınırlayıcı

(4) Transistör sınırlayıcı

(5) Diyot kelepçesi

(6) TTL entegre mantık kapısı

(7) Entegre VE kapısı mantık fonksiyon testi

(8) Entegre DEĞİL kapısı devre mantık fonksiyon testi

(9) Entegre VEYA kapısı devre mantık fonksiyon testi

(10) Entegre NAND kapısı mantık fonksiyon testi

(11) CMOS kapısı devre testi

(12) TTL devresi ve CMOS devresi çıkış karakteristik testi

(13) Entegre mantık devresi bağlantısı ve sürücüsü

(14) Kombinasyonel mantık devresi

(15) Yarım toplayıcı

(16) Tam toplayıcı

(17) Kod çözücü

(18) Kod çözücü mantık fonksiyonu test

(19) Veri seçici mantık fonksiyonu testi

(20) Dörtten bire veri seçici

(21) Sekizden bire veri seçici

(22) Entegre tetik mantık fonksiyonu testi

(23) Temel RS flip-flop

(24) JK flip-flop

(25) D flip-flop

(26) CMOS flip-flop

(27) Sayma, kod çözme ve görüntüleme

(28) Sayaç ve uygulaması

(29) Ondalık tersinir sayacın mantıksal fonksiyon testi

(30) İkili toplayıcı sayacı

(31) Ondalık toplayıcı sayacı

(32) Kaydırma yazmacının mantıksal fonksiyonunun testi

(33) Kaydırma yazmacı ve uygulaması

(34) Darbe dağıtıcı ve uygulaması

(35) 555 zaman tabanlı devre

(36) Monostabil flip-flop

(37) Multivibratör

(38) Schmitt tetikleyici
