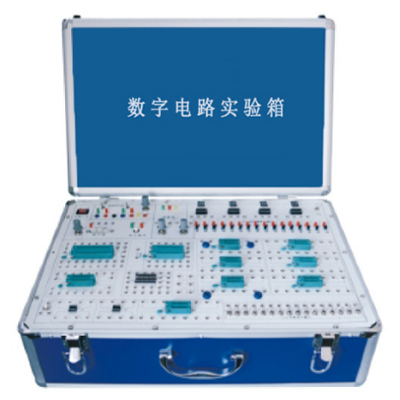

GLSD-1 Dijital devre deney kutusu

I. Ekipmanlara Genel Bakış

GLSD-1 Dijital Devre Deney Kutusu, ağırlıklı olarak elektronikte dijital devre deneyleri için kullanılır. Modüler bir yapıya sahiptir ve her modül birbirinden bağımsızdır. Her bir bileşen alanındaki farklı bileşenlerin bir araya getirilmesiyle çeşitli deneysel devreler oluşturulabilir. Deney şablonunun ön yüzüne bir devre şeması basılır ve arka yüzüne cihazlar yerleştirilir. Deney devresinde test edilecek her nokta bir test deliği ile donatılmıştır. Kullanımı kolay, temas halinde güvenilir, uzun ömürlü ve yüksek verimlidir. Ana deney ünitesi, uyumlu bir deney modülü ile tamamlanır. Deneysel genişletme modülü, dijital devre dersi deneysel öğretiminin ihtiyaçlarını karşılayabilecek ilgili deneysel içeriği tamamlamak için farklı ihtiyaçlara göre seçilebilir.

Bu ürün, "Dijital Elektronik Teknolojisi" ve "Darbe Devresi" gibi ilgili derslerin deneysel öğretimini sunan lisans, ön lisans ve meslek yüksekokulu öğrencileri için uygundur. Ayrıca ürün geliştirme ve bilimsel araştırma için de uygundur.

Ⅱ.Ekipman Yapılandırması

1. Güç kaynağı: Standart üç portlu güç soketi: Doğrudan harici AC 220V'a bağlanır, 220V AC, deney kutusunun içindeki güç dönüştürme ünitesi aracılığıyla ±15V/0,5A, ±5V/0,5A'ya dönüştürülür. Ünite, kısa devre aşırı yük koruması ve otomatik kurtarma fonksiyonuna sahiptir ve deney kutusunun ana paneline bağlıdır.

2. Ekipman paneli: Anakart, 2 mm kalınlığında baskılı devre kartından yapılmıştır. Bileşen grafik sembolleri ve ilgili bağlantılar ön yüze, baskılı devreler arka yüze ve ilgili bileşenler lehimlenmiştir.

3. Sinyal kaynağı: Bir dizi saat sinyali kaynağı sağlar; ayarlanabilir saat sinyali kaynağı (düşük frekans, yüksek frekans); tek darbe kaynağı: pozitif ve negatif darbe çıkışı.

4. Mantık girişi ve gösterge devresi:

Dört basamaklı ondalık kod çözme ekranı, bir dizi kadran, on altı basamaklı bir mantık seviyesi anahtarı ve on altı basamaklı bir mantık seviyesi göstergesi sağlar.

5. Çip soketi ve çok amaçlı cihaz konnektörü:

Çip soketi, yaygın olarak kullanılan doğrudan fişli paket çiplerini bağlamak için kullanılır ve her pin, diğer cihazlarla kolay bağlantı için evrensel bir fiş deliğine yönlendirilir. Kapasitörleri, dirençleri, transistörleri ve diğer cihazları esnek bir şekilde bağlayabilen çok amaçlı cihaz konnektörü.

66 grup 14 pinli çip soketi, 5 grup 16 pinli çip soketi, 3 grup 20 pinli çip soketi (geniş ve dar takılabilir),

2 grup 40 pinli çip soketi.

6. Diğer cihazlar: 10K, 100K, 1M düğmeli ayarlanabilir potansiyometreler, alarm gösterge LED'i ve buzzer, pasif kristal osilatör (her biri 32768Hz, 4MHz, 6MHz, 12MHz).

7. Diğer: Deneysel ihtiyaçları karşılayan ve kenar boşluklu 1 set deney kablosu, 1 deney kılavuzu.

III.Dijital Devre Deney Kutusunun Deneysel Projeleri

1. Transistör anahtarlama karakteristikleri, sınırlayıcılar ve kelepçeler

2. TTL entegre mantık kapısı mantık fonksiyonu ve parametre testi

3. CMOS entegre mantık kapısı mantık fonksiyonu ve parametre testi

4. Entegre mantık devresi bağlantısı ve sürücüsü

5. Kombinasyonel mantık devresi tasarımı ve testi

6. Kod çözücü ve uygulaması

7. Veri seçici ve uygulaması

8. Tetikleyici ve uygulaması

9. Sayıcı ve uygulaması

10. Kaydırma kaydedicisi ve uygulaması

11. Darbe dağıtıcı ve uygulaması

12. Darbe sinyali üretmek için kapı devresi kullanımı - kendinden uyarmalı multivibratör

13. Monostabil tetikleyici ve Schmitt tetikleyici - darbe gecikmesi ve dalga şekli şekillendirme devresi

14. 555 zaman tabanlı devre ve uygulaması

15. D/A, A/D dönüştürücüler

16. Sınav cevaplama cihazı - kapsamlı deney

17. Elektronik kronometre - kapsamlı deney

18. Üç buçuk haneli DC dijital voltmetre - kapsamlı deney

19. Dijital frekans ölçer - kapsamlı deney

20. Halat çekme oyunu makinesi - kapsamlı deney

21. Rastgele erişimli bellek 2114A ve uygulaması - kapsamlı deney
