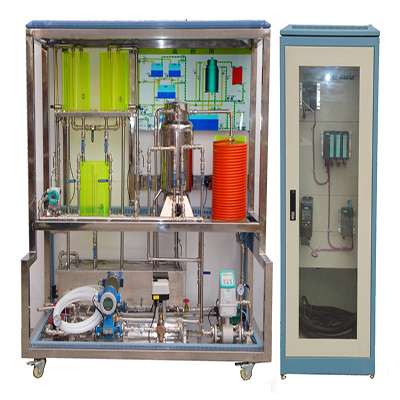

PCS-F Proses Kontrol Sistemi Eğitim Ekipmanları

Ⅰ. Genel Bakış:

PCS-F proses kontrol sistemi eğitim ekipmanı, PCS saha veri yolu kontrolüne dayalı bir dizi deneysel ekipmandır. Otomasyon cihazı teknolojisi, bilgisayar teknolojisi, iletişim teknolojisi ve otomatik kontrol teknolojisini entegre eden çok işlevli bir deneysel cihazdır. Sistem, akış, sıcaklık ve sıvı seviyesi gibi termal parametreleri içerir ve sistem parametre ölçümü, tek döngülü kontrol, kademeli kontrol, ileri beslemeli kontrol ve oran kontrolü gibi çeşitli kontrol formlarını gerçekleştirebilir. Saha veri yolu sıvı seviye vericileri, basınç vericileri, türbin akış ölçerler, frekans dönüştürücüler, elektrikli kontrol vanaları, sıcaklık vericileri ve dağıtılmış G/Ç modülleri kullanır. Bu deneysel ekipman, lisans, ön lisans ve yüksek lisans düzeyindeki proses kontrol dersleri için deneysel bir cihaz olarak kullanılabileceği gibi, karmaşık kontrol sistemleri ve gelişmiş kontrol sistemleri alanında çalışan lisansüstü öğrenciler ve bilimsel araştırmacılar için fiziksel bir simülasyon nesnesi ve uygulama yöntemi olarak da kullanılabilir. Ayrıca, saha veri yolu proses kontrolünü öğrenmek için deneysel bir yöntem olarak da kullanılabilir.

PCS-F proses kontrol sistemi deneysel cihazı, Siemens'in fieldbus proses kontrol sistemini benimsemiş olup, izleme yazılımı SIMATIC WINCC kullanmaktadır.

Fieldbus, tamamen entegre otomasyon fikrine dayanan bir sistemdir. Entegrasyonunun özü, birleşik bir proses veritabanı ve benzersiz bir veritabanı yönetim yazılımıdır. Tüm sistem bilgileri bir veritabanında saklanır ve yalnızca bir kez girilmesi gerekir; bu da sistemin bütünlüğünü ve bilgilerin doğruluğunu büyük ölçüde artırır. İletişim, IEC61131-3 uluslararası standardına uygun programlama yazılımı ve saha ekipmanı kütüphanesi kullanır ve sürekli kontrol, sıralı kontrol ve üst düzey programlama dilleri sağlar. Saha ekipmanı kütüphanesi, yapılandırma çalışmalarını büyük ölçüde basitleştirebilen ve mühendislik döngüsünü kısaltabilen, yaygın olarak kullanılan çok sayıda saha ekipmanı bilgisi ve fonksiyon bloğu sağlar. ODBC ve OLE gibi standart arayüzlere sahiptir ve Ethernet ve PROFIBUS fieldbus gibi açık ağlar kullanır, bu nedenle güçlü bir açıklığa sahiptir ve diğer üreticilerin ana bilgisayar yönetim sistemlerine ve kontrol sistemlerine kolayca bağlanabilir.

Ⅱ. Ürün yapısı ve özellikleri:

1. Üç su tankı konfigürasyonu; çift yönlü su besleme sistemi.

2. Deney kabini tamamen açıktır ve tüm dahili cihazlar görülebilir, bu da sezgisel eğitim ve bakıma olanak tanır.

3. Deney personelinin iş yoğunluğunu azaltmak için su depolama tankları, su giriş ve çıkış otomatik kontrol cihazları ile donatılmış, kullanıcı dostu tasarım.

4. Cihazın tüm cihazları ve bileşenleri, yüksek düzeyde zekaya sahip, modern teknolojiye sahip, endüstriyel sınıf ürünlerdir. İyi hassasiyet, çeşitli özellikler. Sezgisel eğitime ve öğrencilerin endüstriyel alan bilgilerinin genişletilmesine olanak tanır. Gelecekte topluma katılmak için sağlam bir temel oluşturur. 5. Yüksek güvenlik: Sistem, sızıntı koruması ile donatılmıştır ve sıcaklık kontrol kutusu, susuz ısıtma vb. işlemlerin otomatik kontrolünü önleyerek kişisel ve ekipman güvenliğini korur. 6. İyi açıklık. Öğretmenlerin rehberliğinde öğrenciler gözlem yapabilir, çalışmaya kendi başlarına katılabilir, doğrulama için kendi programlarını oluşturabilir ve kaydedilen gerçek zamanlı eğrilere dayanarak teorik analiz yapabilirler.

Ⅲ. Ekipman Yapılandırması

1. Güç Kaynağı

Tek fazlı AC güç kaynağı: 220VAC±%10, 50Hz±%5, 16A, sistem iyi topraklanmış olmalıdır;

2. Laboratuvarda bir su kaynağı ve bir giriş ve çıkış bulunmalıdır ve giriş ve çıkış ile ekipman arasındaki mesafe genellikle 10 metreden az olmalıdır;

3. Sistem, 24VDC/1A DC doğrusal regüle güç kaynağı sağlar;

4. Üst bilgisayar yapılandırma yazılımı: yaygın olarak kullanılan yapılandırma yazılımı;

5. Boyutlar: nesne: 1600mmX750mmX1850mm, kontrol kabini: 830mmX750mmX1900mm;

6. Ağırlık: laboratuvar kabini, yaklaşık 200 kg; laboratuvar masası + laboratuvar rafı, yaklaşık 250 kg;

7. Paslanmaz çelik manyetik pompa, üç fazlı manyetik pompa: MP-55RM-380, sızıntı yok, düşük gürültü, üç fazlı 220 V AC, 5 0 Hz;

8. Paslanmaz çelik manyetik pompa, iki fazlı manyetik pompa: MP-55RM, sızıntı yok, düşük gürültü, üç fazlı 220 V AC, 50 Hz;

9. Sıcaklık kontrol ve voltaj regülasyon modülü + radyatör: tamamen izole edilmiş tek fazlı AC tristör voltaj regülasyon modülü; kontrol sinyali: 4-20 mA;

10. Pt100 sıcaklık sensörü ve sıcaklık vericisi: Pt100: Sınıf A; sıcaklık vericisi: 0,5 seviye hassasiyet, 0-100℃;

11. Akıllı elektrikli kontrol vanası: kontrol sinyali 4-20 mA;

12. Dağınık silikon basınç (sıvı seviyesi) vericisi: Dağınık silikon izolasyon probu, 0,5 seviye hassasiyet; Çıkış sinyali: 4-20mADC (iki telli sistem) seçin;

13. Akış ölçer ve akış vericisi: Aralık: 0-800L/sa seçin; Çıkış sinyali: 4-20mADC; Doğruluk: 0,5 seviye;

14. Siemens S7-1200 işlemci, 1215C, 125KB program depolama alanı;

15. Frekans dönüştürücü ≥0,75 kW; güç faktörü ≥ 0,9; çıkış frekansı: 0~550 Hz, doğruluk: 0,01 Hz;

16. Profibus-PA sıcaklık veri yolu cihazı, PA çıkışlı sıcaklık ölçümü;

17. Profibus-PA sıvı seviye veri yolu cihazı, PA çıkışlı sıvı seviye ölçümü;

18. Programlama kablosu;

19. Akrilik su tankı; Üç adet yuvarlak pleksiglas su tankı;

20. Paslanmaz çelik sıcaklık kontrol test kutusu

21. Saf histerezis test cihazı

22. Paslanmaz çelik su tankı

23. 2 solenoid valf

24. 4 kontaktör

25. 4 röle

26. 2 sıvı seviye probu

27. Deney masası ve deney rafı

IV. Proses kontrol sistemi eğitim ekipmanlarının deneysel öğeleri

(I) Karakteristik deneyi

1. Su tankının tek kapasiteli karakteristik deneyi

2. Su tankının çift kapasiteli karakteristik deneyi

3. Üst ve alt su tanklarının çift kapasiteli karakteristik deneyi

4. Elektrikli vana akış karakteristiği deneyi

5. Frekans dönüştürücü akış karakteristiği deneyi

6. Sıcaklık karakteristiği deneyi

7. Üç kapasiteli deneysel karakteristik deneyi

(II) Tek döngülü kontrol deneyi

1. Elektrikli ayar vanası kolunun tek kapasiteli sıvı seviye kontrol deneyi

2. Frekans dönüştürücü kolunun tek kapasiteli sıvı seviye kontrol deneyi

3. Üst su deposunun çift kapasiteli sıvı seviye kontrolü deneyi

4. Üst ve alt su depolarının çift hacimli sıvı seviye kontrol deneyi

5. Üç hacimli sıvı seviye kontrol deneyi

6. Elektrikli ayar vanası dal akış kontrol deneyi

7. Frekans dönüştürücü dal akış kontrol deneyi

8. Kazan tankı sıcaklık kontrol deneyi

(III) Kademeli kontrol deneyi

1. Çift hacimli kademeli kontrol deneyi

2. Üst su deposu sıvı seviye ve elektrikli vana dal akış kademeli kontrol deneyi

3. Üst su deposu sıvı seviye ve frekans dönüştürücü dal akış kademeli kontrol deneyi

4. Üç kapalı devre üç hacimli sıvı seviye kademeli kontrol deneyi

(IV) Oran kontrol deneyi

1. Tek kapalı devre oran akış kontrol deneyi

2. Takip akış oranı kontrol deneyi

(V) İleri beslemeli geri beslemeli kontrol deneyi

1. Üst su deposu sıvı seviye akışı ileri beslemeli geri beslemeli kontrol deneyi

(VI) Ayrıştırma kontrol deneyi

1. Üst su deposu çift hacimli sıvı seviye ayrıştırma kontrol deneyi
