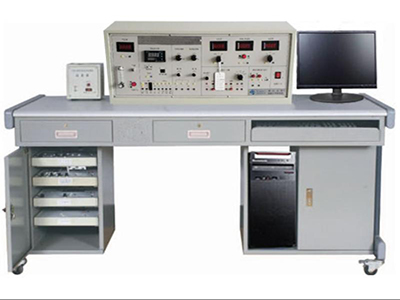

GL-SY tıbbi sensör test tezgahı

GL-SY tıbbi sensör test tezgahı, biyomedikal mühendisliği, tıp ve diğer bölümlerin ihtiyaçlarını karşılayan yeni bir üründür. Bu tıbbi sensör test tezgahı, tıp üniversiteleri ve tıp fakültelerinde "Tıbbi Sensör Prensipleri ve Algılama Teknolojisi" gibi derslerin deneysel öğretimi için kullanılmaktadır.

Ⅰ. Ürün İçeriği

GL-SY tıbbi sensör test tezgahı beş parçadan oluşur: ana konsol, sensörler ve ilgili deneysel modüller, veri toplama sistemi ve deney masası.

1. Ana konsol parçası:

Son derece kararlı DC regüleli güç kaynağı ve voltaj, frekans, hız ve diğer gösterge cihazları sağlar.

2. Sensör ve deneysel modül parçası:

Bu tıbbi sensör test tezgahının biyolojik sinyal algılaması, tıbbi cihazların güvenlik gereksinimlerini karşılar ve her bir algılama sensörünün insan vücuduna kaçak akımı 10µA'den azdır. Biyolojik sinyallerin veri toplaması, V10.2 sürüm veri toplama sistemi tarafından toplanır ve işlenir.

Ⅱ. Sensör yapılandırması

1. Kalp sesi sensörü 0,1-1500 Hz, kalp sesi eğrisi açıklaması

2. Kalp atışı sensörü frekans tepkisi 0,1-1000 Hz, elektrokardiyogram eğrisi açıklaması, hassasiyet 1 mv/cm

3. Nabız sensörü çeşitli nabızların gerçek zamanlı tespiti, nabız eğrisi açıklaması

4. Solunum dalgası sensörü, solunum frekansı ölçer solunum dalga formuna gerçek zamanlı tepki, solunum oranı

5. Kan basıncı ölçüm sensörü ölçüm aralığı: 50-300 mmHg

6. Vücut sıcaklığı sensörü ölçüm aralığı: 35℃-43℃

7. Dirençli gerilim sensörü 0-500 g (200 g) doğruluk ±%0,5

8. Kapasitif sensör aralığı ±2,5 mm doğruluk ±%3

9. Hall deplasman sensörü aralığı ±1 mm doğruluk ±%2

10. Eddy akımı deplasman sensörü aralığı 1 mm, doğruluk: ±%2

11. Entegre sıcaklık sensörü oda sıcaklığı -120℃

12. Pt100 platin direnç Normal sıcaklık -200℃

13. Cu50 bakır direnç Normal sıcaklık -150℃

14. K tipi termokupl Normal sıcaklık -200℃

15. E tipi termokupl Normal sıcaklık -200℃

16. Gaz sensörü 50-2000PPm

17. Nem sensörü %10-95RH

18. Termokupl soğuk uç kompanzatörü

19. K tipi termokupl

20. Isıtma kaynağı<150℃ (ayarlanabilir)

Ⅲ. Sensör modülü

1. Kalp sesi ölçüm modülü

2. Kalp atışı ölçüm modülü

3. Nabız ölçüm modülü

4. Solunum akışı ölçüm modülü

5. Solunum dalgası ölçüm modülü

6. Dirençli gerilim tipi deney Şablon

7. Kapasitif sensör deney şablonu

8. Hall sensörü deney şablonu

9. Eddy akımı deplasmanı deney şablonu

10. Sıcaklık sensörü deney şablonu

Ⅳ. Deneysel Öğeler

1. Basınç farkı solunum ölçümü deneyi

2. Kan basıncı ölçümü deneyi

3. Kalp sesi ölçümü deneyi

4. Nabız ölçümü deneyi

5. Kapasitif sensör yer değiştirme karakteristiği deneyi

DC uyartım altında Hall sensörü yer değiştirme karakteristiği deneyi

6. Eddy akımı sensörü yer değiştirme karakteristiği deneyi

7. Nesne malzemesinin elektriğe karşı test edilmesi

Eddy akımı sensörlerinin karakteristiklerinin etkisi üzerine deney

8. Ölçülen gövde alanının eddy akımı sensörlerinin karakteristikleri üzerindeki etkisi üzerine deney

9. Entegre sıcaklık sensörlerinin sıcaklık karakteristikleri üzerine deney

10. Platin dirençlerin sıcaklık karakteristikleri üzerine deney

11. Bakır dirençlerin sıcaklık karakteristikleri üzerine deney

12. K tipi termokuplların sıcaklık ölçümü deneyi

13. E tipi termokuplların sıcaklık ölçümü deneyi

14. Termokuplların soğuk uç sıcaklık kompanzasyonu üzerine deney

15. Alkole duyarlı gaz sensörlerinin prensip deneyi

16. Nem deneyi Sensörler

17. Metal folyo gerinim ölçerlerin tek kollu köprü performans deneyi

18. Metal folyo gerinim ölçerlerin yarım köprü performans deneyi

19. Metal folyo gerinim ölçerlerin tam köprü performans deneyi

20. Tek kollu, yarım köprü ve tam köprü metal folyo gerinim ölçerlerin performanslarının karşılaştırılması deneyi

21. Sıcaklığın metal folyo gerinim ölçerler üzerindeki etkisi üzerine deney

22. DC tam köprü uygulaması - elektronik ölçek deneyi

Senkron PC versiyonu:
