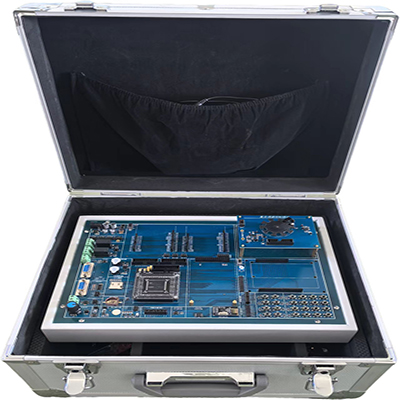

ölçüm ve kontrol eğitim ekipmanları【GLDPJ-2A】

GLDPJ-2A Ölçüm ve kontrol eğitim ekipmanı, enstrümantasyon ve bilim ve teknoloji, sensör teknolojisi, elektronik bilgi teknolojisi, proses kontrol sistemleri, hidrolik iletim teknolojisi ve malzeme mekaniği gibi çok sayıda alanı kapsayan, mühendislik eğitimi, bilimsel araştırma doğrulaması ve endüstriyel testlerde kullanılan önemli bir ekipmandır.

Soru Gönder

Tanım

GLDPJ-2A ölçüm ve kontrol eğitim ekipmanları

Ⅰ. Ekipman özellikleri

1. STMicroelectronics (ST) firmasından ithal edilen, ARM CORTEX-M3 çekirdeğine dayalı yüksek performanslı MCU-STM32F103ZET6'yı kullanır.

2. Çekirdek kart ve ana kart ayrı ayrı kullanılabilir ve simülasyon hata ayıklama, programlama ve indirme işlevleri entegre edilerek eğitim, inovasyon, yarışma vb. için uygundur.

3. CPU kaynak giriş/çıkış portu kullanıcılara açıktır.

4. Koruma devresi içerir ve simülatör ile kullanıcı devresi izolasyon teknolojisini kullanır (isteğe bağlı eşleşen izolasyon hata ayıklayıcı).

5. Anakart donanım kaynağı otomatik algılama işlevi, bakım ve uygulama için daha uygundur.

6. Bu ölçüm ve kontrol eğitim ekipmanı modülü şunları içerir: analog nicelik koşullandırma devresi (PT100 koşullandırma ve toplama sıcaklığı, harici ADC), anahtar nicelik koşullandırma devresi (optokuplör izolasyonu, karşılaştırıcı tamsayı, 74 serisi çip tampon çıkışı), röle, LED altı segmentli dijital tüp alanı AD/DA deney alanı, kızılötesi iletim ve alım, G/Ç port genişletme (giriş ve çıkış IIC genişletme veya ısıtma genişletme modülüne benzer şekilde seri-paralel-paralel-seri), klavye ekranı (durumu gösteren LED ışıkla görüntüleme), ses yükseltici (yükseltici modülüyle birlikte), sıcaklık sensörü, ultrasonik mesafe ölçümü, DC/adım motoru (DC motor sürücüsü ve hız ölçümü için entegre PID hız kontrol modülü), anahtar anahtarı (bağımsız anahtarı destekleyen ana kart), 485 genişletme modülü (ana kart desteği), Bluetooth (AT komut kontrolü), ZigBee kablosuz iletişim (AT komut kontrolü), GPRS telefon kısa mesajı (AT komut kontrolü), kablosuz uzaktan kumanda (kablosuz modül 2.4G iletişimini destekler), insan kızılötesi algılama alarm modülü, evrensel deney genişletme alanı, ikincil geliştirme ve inovasyon deney modülü ve diğer birçok deneyi gerçekleştirebilir.

Ⅱ. Fonksiyonel parametreler

1. İşlemci: STM32F103ZET6.

2. Program indirme yöntemi: JLINK veya STLINK, 20 pinli SWD arayüzü.

3. Fonksiyonel anakart

① Güç kaynağı: Güç kaynağı için DC12V/2A güç adaptörü kullanın.

② MCU: STM32F103ZET6, tüm giriş çıkışlar çift sıralı pinlerle çıkışlandırılmıştır.

③ İletişim arayüzü: 1 RS485 arayüzü (Siemens PPI kablo arayüzü, DB9 dişi ile uyumlu), 1 RS232 arayüzü (DB9 dişi), 1 CAN arayüzü ile donatılmıştır.

④ Düğmeler: 8 bağımsız düğme, 1 4×4 matris klavye arayüzü (eşleşen matris klavye modülü).

⑤ Ekran: 8 LED gösterge, 1 RGB üç renkli LED ışık, 1 LCD12864 arayüzü, 1 LCD1602 arayüzü, 1 TFT480×320 ekran arayüzü (rezistif dokunmatik özellikli).

⑥ Anahtar giriş arayüzü: 4 kanallı dijital giriş, optokuplör izolasyon girişi, karşılaştırıcı şekillendirme, 74HC14 işleme ve ardından MCU'ya okuma.

⑦ Anahtar çıkış arayüzü: Gösterge ışıklı 2 röle.

⑧ Diğer: 1 pasif buzzer, 1 aktif buzzer, 1 DAC çıkış sürücü LED'i, 1 2K potansiyometre (0 ~ 3,3V voltaj sinyali çıkışı), tek darbe üretim devresi.

⑨ SD kart yuvası ve varsayılan SDIO arayüzü ile donatılmıştır, SD dosyalarının okunmasını ve yazılmasını ve FAT dosya sisteminin çalışmasını gerçekleştirebilir.

⑩ Genişletme arayüzü: 1 Arduino standart genişletme arayüzü.

4. Sıcaklık kontrol modülü: NTC sıcaklık sensörü, 18B20 tek veri yolu sıcaklık sensörü ve 2 yollu PWM termal direnç ile donatılmıştır. Sıcaklık sensörü, ısıtma direnci arasına yerleştirilmiştir ve bu modül bir sıcaklık kontrol sistemi olarak kullanılabilir.

5. RTD sıcaklık algılama modülü: Sensör sıcaklık izlemesini gerçekleştirmek için PT100 sensörü, op-amp koşullandırma girişi ve harici ADC ile donatılmıştır.

6. Adım motoru modülü: Adım motoru, 42 tipi iki fazlı adım motorunun kontrolünü gerçekleştirebilen PWM1, PWM2, PWM3 ve PWM4 dört yollu çıkışları tarafından kontrol edilir.

7. DC motor modülü: Entegre bir DC motor sürücü entegre devresi kullanır ve kapalı devre hız kontrolü için kullanılabilen bir Hall hız sensörü ile donatılmıştır.

8. FM radyo modülü: FM radyo modülü, otomatik kanal araması gerçekleştirmek veya sabit bir frekans değeri ayarlamak için IIC (SCL, SDA) veri yolu yöntemini kullanır.

9. Ses amplifikatör modülü: Çıkış kanalı, farklı ses kaynaklarının ses çalma işlevini gerçekleştirmek için amplifikatör girişine bağlanır.

10. MP3 modülü: MP3 formatlı dosyaları çözmek için JQ8900 ses kod çözme çipini kullanır. Çıkış R ve L kanalları, SD kart müzik çalma işlevini gerçekleştirmek için amplifikatörün girişi olarak kullanılabilir.

11. LED ekran modülü: 74HC595, 4 LED ve 4 düğmeyle donatılmış 6 bitlik dijital tüp dinamik ekranı genişletir.

12. LED 16×16 nokta matris ekran modülü: 4 adet 74HC595 sürücü ve dinamik tarama ekranı kullanır.

13. DC motor modülü: DC motor kontrolü, hız düzenlemesi veya ileri ve geri kontrolü gerçekleştirebilen PWM1, PWM2 ile sağlanır;

14. Kızılötesi iletişim modülü: MCU, kızılötesi sinyal yaymak için kızılötesi ışık yayan tüpü kontrol eder ve kendi kendine iletişimi gerçekleştirmek için kod çözme alıcı kafa sinyalini alır.

15. Ultrasonik mesafe ölçüm modülü: MCU, ultrasonik sinyal üretmek için ultrasonik üretim devresini kontrol eder ve demodülasyon devresi, mesafe ölçümünü gerçekleştirmek için MCU'ya sinyal çıkışı sağlar. Her sinyal düğümünün test noktaları vardır.

16. Bluetooth modülü: Entegre modül seri port AT komut iletişimini kullanır.

17. ZigBee modülü: Kablosuz veri iletimi ve alımı veya kablosuz uzaktan kumanda gibi işlevleri gerçekleştirmek için seri port şeffaf iletim işlevini kullanır.

18. GPRS telefon SMS modülü: Seri port AT komutu aracılığıyla SMS gönderimini ve alımını kontrol edebilir.

19. 2.4G kablosuz iletişim modülü: Nrf24L01 kablosuz modül, SPI arayüzü.

20. İnsan kızılötesi sensör modülü: İnsan kızılötesi sinyalini algılar ve anahtarlama sinyali çıkışı verebilir.

21. Anahtarlama Miktarı Koşullandırma Devresi

(1) Giriş Koşullandırma: Yüksek Güçlü Giriş Koşullandırma (Optik Kuplör Yalıtımı)

Düşük Güçlü Giriş Koşullandırma (Kondansatör Titreşim Giderme)

(2) Çıkış Koşullandırma: DC Yük Sürücü Devresi (Güç Transistörü, Darlington Transistörü vb.)

Tristör Yük Sürücü Devresi

Röle Sürücü Devresi

Örneğin: DC Motor Hız Kontrol Deneyi, Step Motor İleri ve Geri Kontrol Deneyi

Her Sinyal Düğümünün Bir Test Noktasına Sahip Olması Gerekir.

22. Analog Miktar Koşullandırma Devresi

(1) Giriş Koşullandırma: Küçük Sinyal Yükseltme, Filtreleme, Frekans Sinyal Yükseltme ve Şekillendirme, AD Dönüşümü

(2) Çıkış Koşullandırma: Filtreleme, Akım-Gerilim Dönüşümü, Yükseltme

Her Sinyal Düğümünün Bir Test Noktasına Sahip Olması, Sinyal Yükseltme İşlemine Odaklanması ve Belirli Bir Nesneye İhtiyaç Duyulmaması Gerekir.

23. Kızılötesi İletişim

(1) MCU kontrolü, kendi kendine iletim ve alım iletişimini gerçekleştirir.

(2) Kızılötesi uzaktan kumanda kod çözme deneyi

Her sinyal düğümünün bir test noktasına sahip olması gerekir.

24. PID kontrol sistemi deneyi

(1) Sırasıyla konum algoritması ve artımlı kontrol algoritmasının kullanılmasını gerektiren tek kapalı devre kontrol deneyi. Deney boyunca öğrenciler, iki algoritmanın farklı kontrol etkilerini anlayabilirler.

(2) Çift kapalı devre kontrol deneyi.

25. Deneydeki ana fonksiyonel kablolama için kablolama delikleri, öğrencilerin kendi başlarına bağlantı kurmaları için ayrılmıştır.

26. Yazılım, her deney için devre şemaları, şematik diyagramlar, akış şemaları, deneysel bağlantı diyagramları, çip sorgulama diyagramları ve deneysel talimatlarla birlikte gelir ve ayrıntılı öğretim deneysel ders materyalleri sağlar.

III. Bu ölçüm ve kontrol eğitim ekipmanının deneysel projeleri

1. LED flaş deneyi

2. LED akan ışık deneyi

3. Matris klavye deneyi

4. Buzzer deneyi

5. Seri haberleşme deneyi

6. Röle kontrol deneyi

7. RGB ışık kontrol deneyi

8. Dijital tüp ekran deneyi

9. TFT LCD ekran deneyi

10. LCD1602 LCD ekran deneyi

11. LED16×16 nokta matris ekran deneyi
